4.5.2
ATEX-Sensoren montieren
4.5.2.1 ATEX-Schwimmerschalter anschließen
Die Leitungsenden der Schwimmerschalter an Klemmen der Zenerbarriere (siehe "Abb. 6: Schwimmerschalter Mono ATEX")
anschließen.
Die Leitungsenden der Schwimmerschalter an Klemmen der Zenerbarriere (siehe "Abb. 7: Schwimmerschalter Duo ATEX")
anschließen.
Pegelsonde Mono/Duo ATEX
Die Leitungsenden der Pegelsonde an den Klemmen (siehe
"Abb. 8: Pegelsonde ATEX") anschließen. Das Anschließen
von Pegelsonden ist für Mono- und Duo-Anlagen gleich.
WARNUNG
Nur Pegelsonden, die die ATEX-Anforderung erfül-
len, an die Zenerbarriere anschließen.
Aderfarbe
Bezeichnung
Rot (plus)
3
Schwarz (minus)
4
Gelb-grün
PE
(Pot.Ausgleich)
010-532

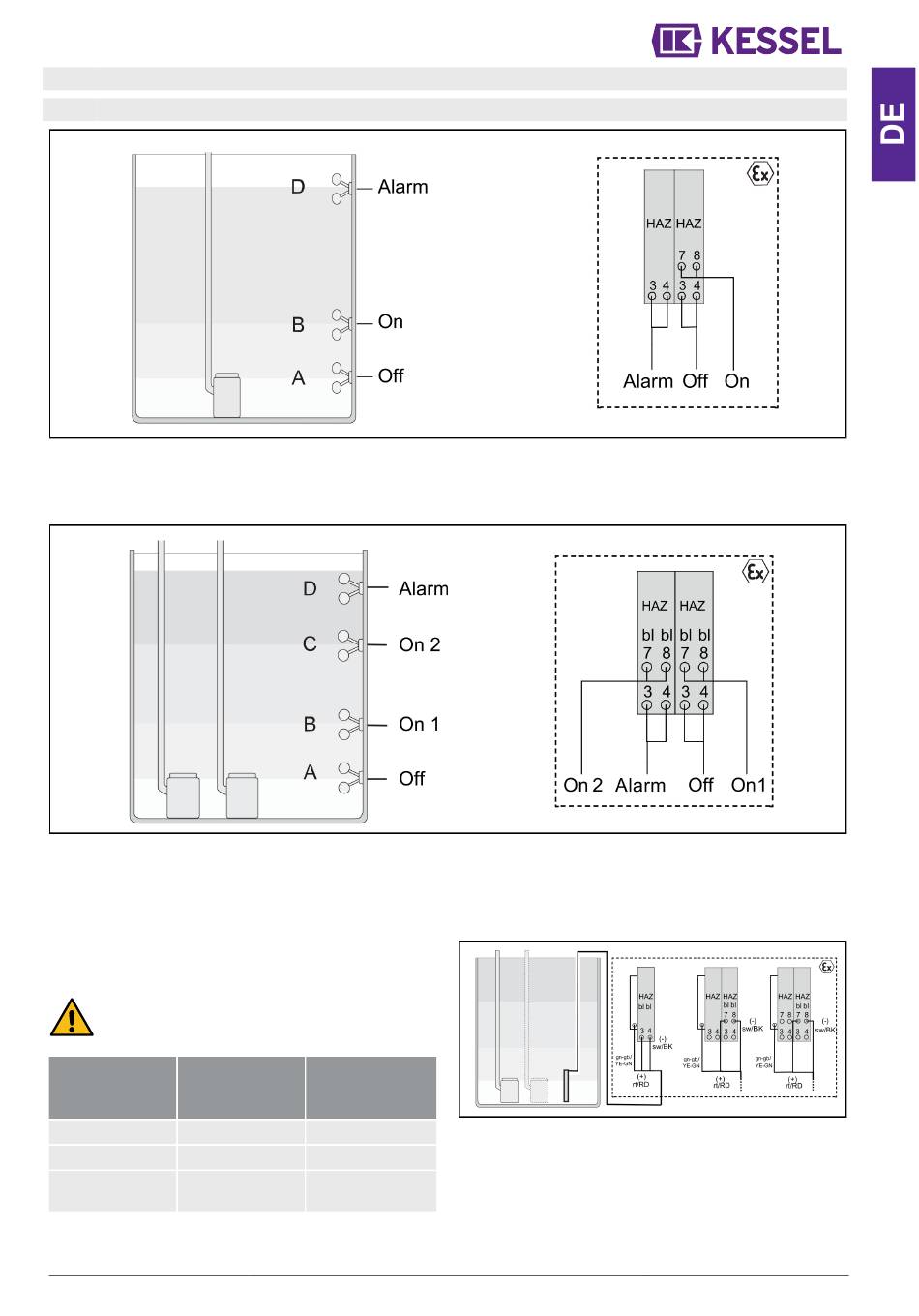

Abb. 6: Schwimmerschalter Mono ATEX
Abb. 7: Schwimmerschalter Duo ATEX
Umrüstung
Schwimmer zu
Pegelsonde
7
8
PE
Abb. 8: Pegelsonde ATEX
13 / 140
