4.5
Podłączenie czujników i sterowania
Przegląd przyłączy na płytce drukowanej znajduje się na końcu tego rozdziału.
4.5.1
Czujniki bez ATEX

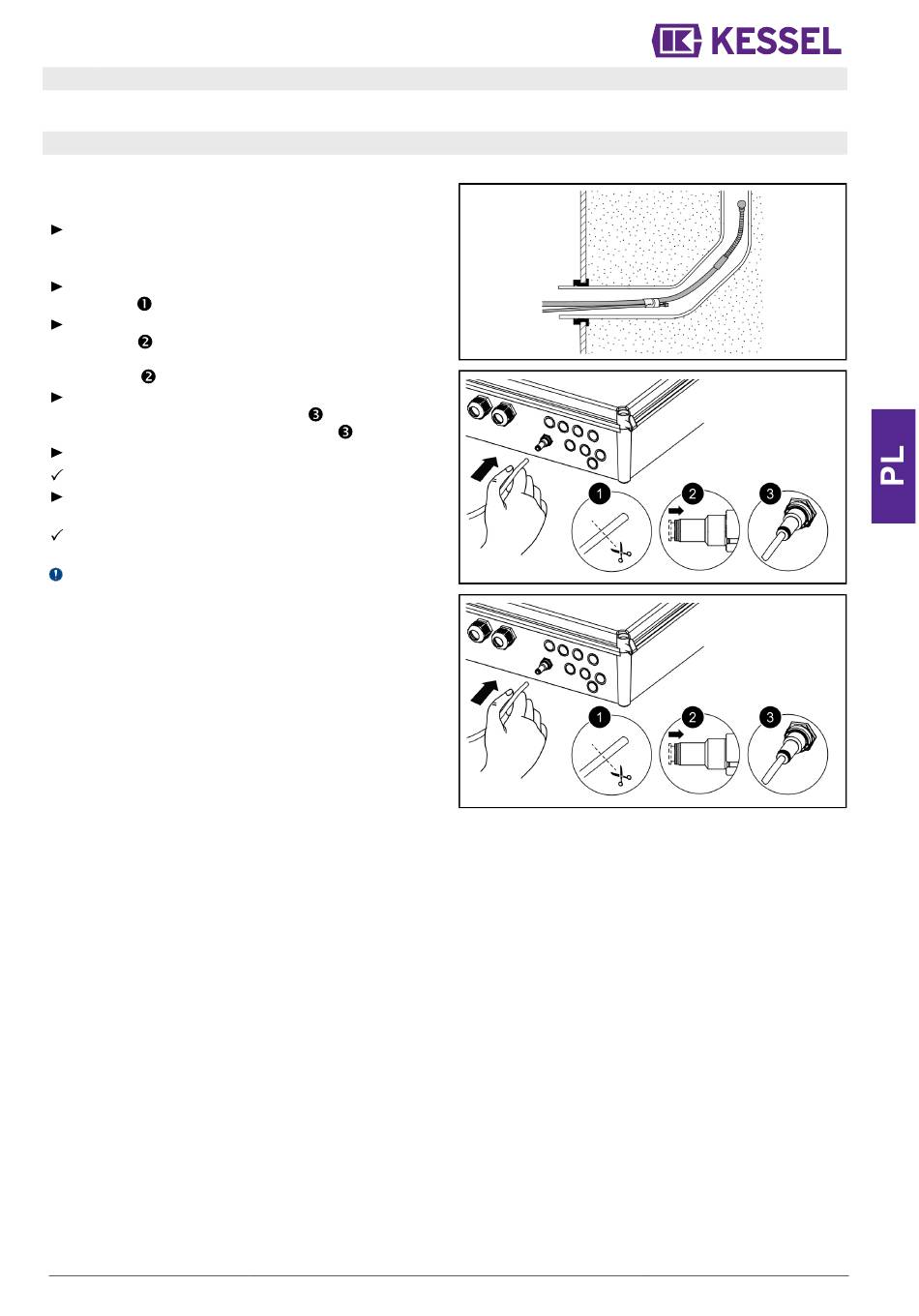

Czujnik ciśnienia
Jeżeli do pomiaru stanu napełnienia używany ma być czuj-
nik ciśnienia, należy go podłączyć w następujący sposób.
Przymocować koniec przewodu giętkiego ciśnieniowego
z nakładką do spirali i poprowadzić przewód przez rurę
ochronną na kable.
Odciąć końcówkę przewodu giętkiego ciśnieniowego z
nakładką.
Wsunąć niebieski pierścień do rozłączania i przytrzymać
wciśnięty.
Jeśli nie ma przewodu giętkiego ciśnienio-
wego, należy go nasunąć na złączkę przyłącza przewodu
tłocznego.
Wsunąć końcówkę przewodu giętkiego ciśnieniowego
do oporu w element przyłączeniowy.
nakrętki zaciskowej, należy ją przykręcić.
Puścić pierścień do rozłączania.
Przewód giętki ciśnieniowy jest szczelnie podłączony.
Sprawdzić pewne osadzenie przez lekkie pociągnięcie
przewodu giętkiego ciśnieniowego.
Poprowadzić przewód giętki ciśnieniowy w sposób stale
wzrastający.
W przypadku długości powyżej 10 metrów lub zmiany kie-
runku nachylenia przewodu giętkiego ciśnieniowego użyć
kompresora (nr art. 28048).
010-532
Jeśli nie ma
Instrukcja zabudowy i obsługi
123 / 140
