3.6.6.2 Hydraulische variant instellen
Voor specifieke basis functies zoals CV-circuits, Tapwater circuit, ketel, aanvullende ketel, warmte management en cascade manage-
ment zijn er voorgeprogrammeerde applicatie types opgeslagen in elke regelaar. Van deze voorgeprogrammeerde applicatie types zijn
dan weer volledige sets opgeslagen als hydraulische varianten (04-077). Een hydraulische variant is dus een selectie van functie appli-
caties en door selectie worden dus alle functies onmiddellijk ingesteld.
Door het kiezen van een hydraulische variant worden alle instellingen met de fabrieksinstellingen voor deze variant overschreven.
Installatie specifieke instellingen zoals stooklijn e.d. gaan verloren. Tevens worden hierdoor weergaves van niet gebruikte in- en uitgan-
gen gemaskeerd
Details worden weergegeven in het "hydraulische systemen en functie applicaties" document.

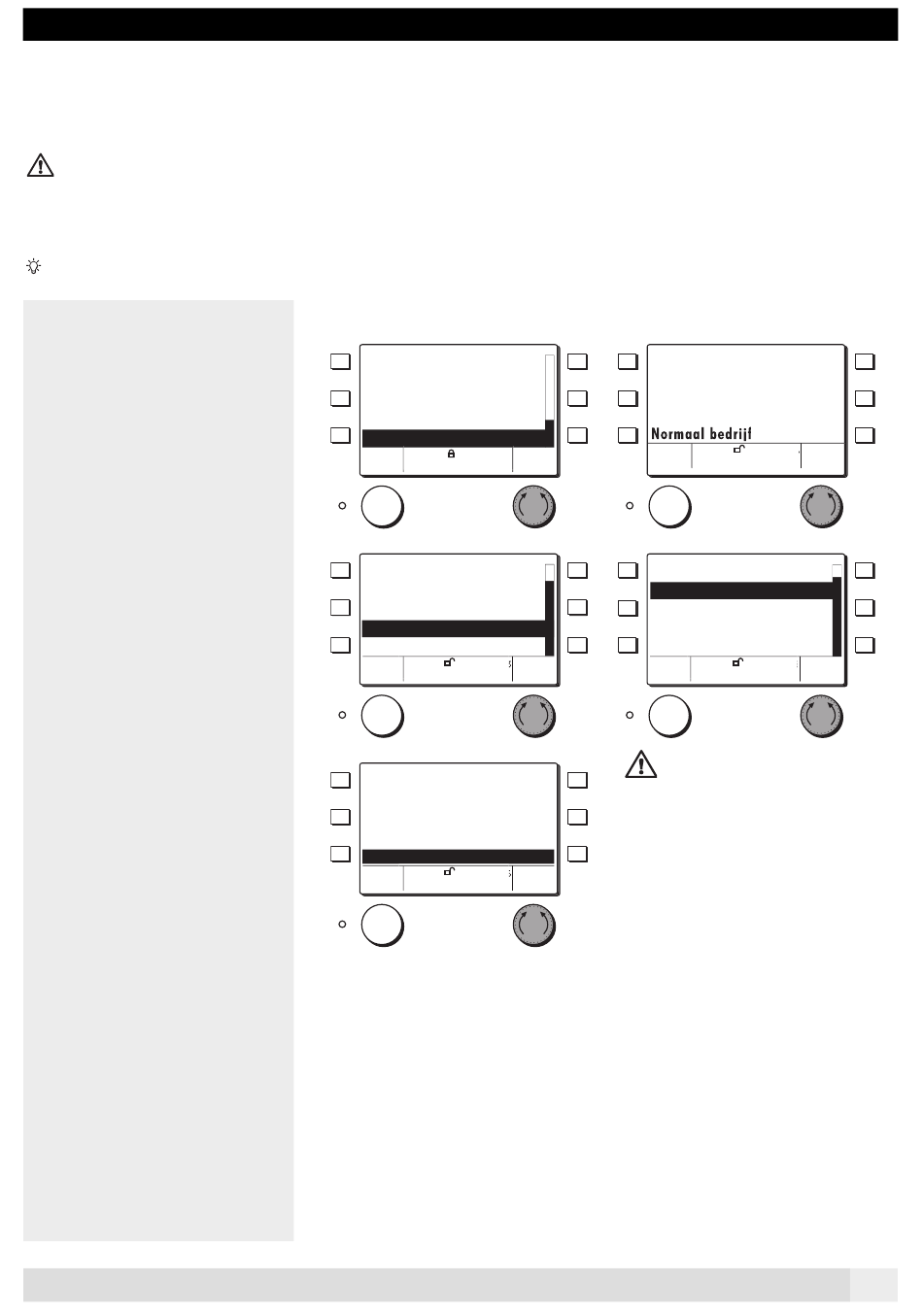

In het Functiekeuze menu met de instel-
knop de Algemene functies van de ge-
wenste regelaar kiezen (U02 in dit
voorbeeld) en bevestig de keuze met
"Enter".
Het titelbeeld van de geselecteerde
functie verschijnt.
Door indrukken van de instelknop ver-
schijnt het functie Menu.
Selecteer "Configuratie" met de instel-
knop en bevestig met "Enter".
De configuratie instellingen worden nu
weergegeven.
Selecteer 04-077 Hydraulische variant
met de instelknop en bevestig met
"Enter".
Gebruik de instelknop om het Hydrauli-
sche variant in te stellen en bevestig
met "Save".
U02 KETEL 2
U02 KETEL 1
U02 WARMTE MANAGER
U02 CASCADE MANAGER
U02 ALGEMENE FUNCTIES
Wo 09:36
Esc
Enter
Datum
Wens en meetwaarden
instellingen
Configuratiee
Klokprogramma
2
Unit 2
Wo
09:3
Esc
Enter
ALGEMENE FUNCTIES
04-077
Hydraulische variant
1
2
Unit 2
Wo 09:36
Esc
Save
ALGEMENE FUNCTIES
Unit 2
ALGEMENE FUNCTIES
j
2
Unit 2
Wo 09:36
Esc
ALGEMENE FUNCTIESS
04-076
Applicatie type
04-077
Hydraulische var
applica
2
Unit 2
Wo 09:36
Esc
ALGEMENE FUNCTIES
Na afsluiten van configuratie
werkzaamheden waarbij een andere hy-
draulische variant werd ingesteld moet al-
tijd een RESET worden uitgevoerd.
Alleen dan is gegarandeerd dat alle
functies correct worden geïnitialiseerd.
Verder moet er opnieuw een eBUS-scan
worden uitgevoerd zodat de MB de nieu-
we configuratie herkent.
Menu
0
3
Enter
