GEVAAR
- De beide pennen van het snelwisselsysteem
moeten zich aan beide kanten in de opname-
gaten van de bakophanging bevinden en aan de
zijkant duidelijk zichtbaar uitsteken (6-9/pijl).
- Voor begin van de werkzaamheden controleren,
of de zwenkbegrenzing geactiveerd is. Hiertoe
moet de tuimelschakelaar (4-20/5) boven
bediend en vergrendeld zijn.
- Bij werkzaamheden met de 4-in-1-bak last-
indicatie (4-7) in de gaten houden (hoofdstuk
4.2.16).
(6) Motor uitzetten.
(7) Verwijder de druk uit de hydraulische leidingen door
de hendel voor extra hydrauliek (4-12/1) heen en weer te
bewegen.

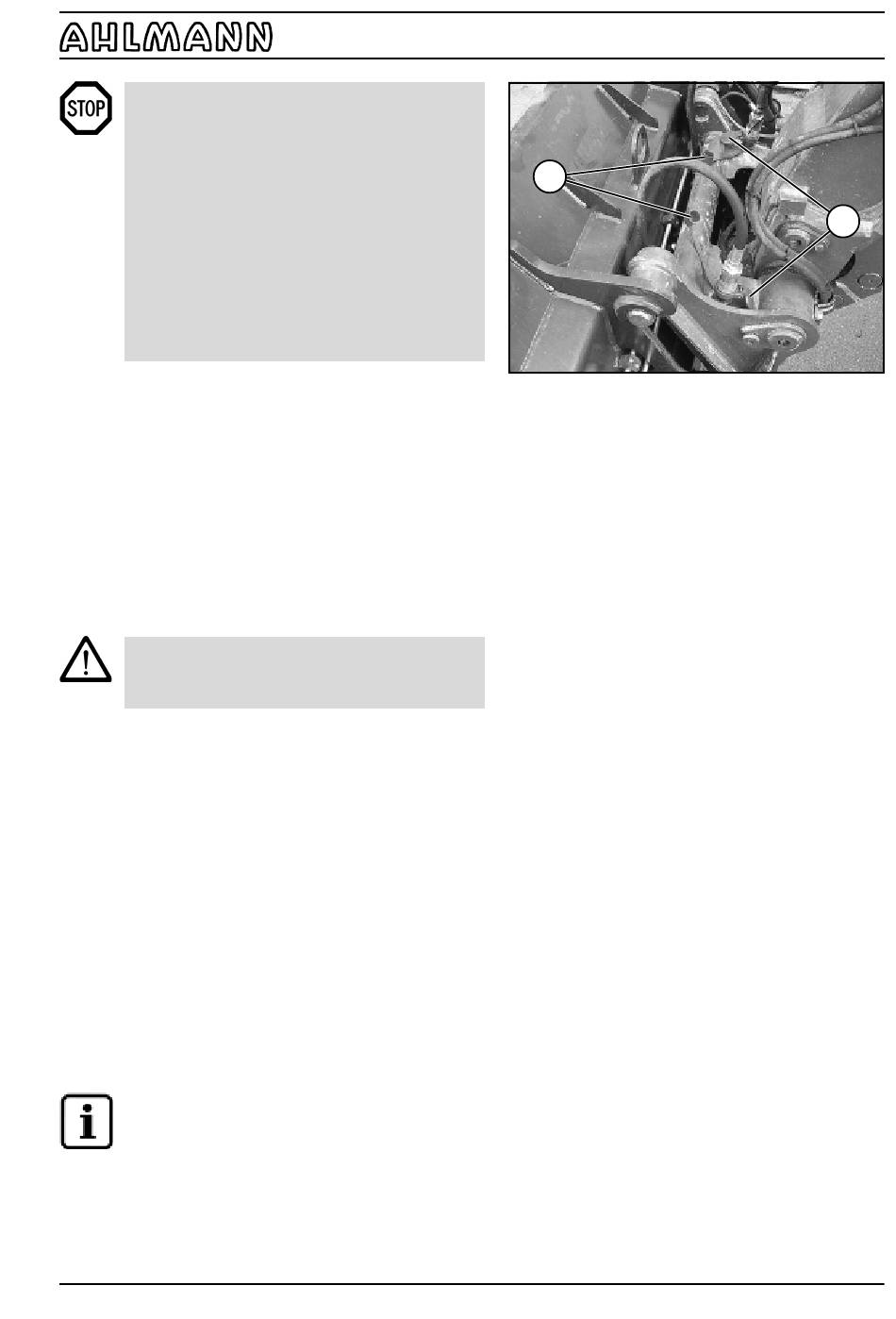

(8) Beschermkappen van slangleidingen van het snel-
wisselsysteem (6-10/1) aftrekken.
(9) Beschermkleppen van de snelkoppelingen van de
4-in-1 bak (6-10/2) omhoog klappen en door krachtig
drukken met de slangleidingen van het snelwisselsysteem
verbinden (6-10).
ATTENTIE
Bij het verbinden op schoonheid en volledige
verbinding van de hydraulische aansluitingen letten.
Afbouw
(1) 4-in-1-bak op een stevige ondergrond leggen en
eventueel tegen omkiepen beveiligen, om persoonlijke
ongelukken te vermijden.
(2) Motor uitzetten.
(3) Verwijder de druk uit de hydraulische leidingen door
de hendel voor extra hydrauliek (4-12/1) heen en weer te
bewegen.
(4) De demontage gebeurt in de omgekeerde volgorde van
de montage. Alleen moet bij het ontgrendelen van de
4-in-1 bak de tiptoets vrijgave snelwisselsysteem (4-10/7)
bediend worden.
AANWIJZING
Het typeplaatje bevindt zich op de achterzijde van
de bak rechts onder de dwarsdrager.
ST900
Aanbouwapparaten
1
Afbeelding 6-10
6
2
6-5
