UMG 96RM-E
Overschrijding meetbereik
Overschrijdingen van het meetbereik worden zolang ze
gelden aangegeven en kunnen niet bevestigd worden. Er is
sprake van een overschrijding van het meetbereik wanneer
minstens een van de spannings- of stroommetingsingangen
buiten zijn gespecificeerde meetbereik ligt.
Met de pijltjes „naar boven" wordt de fase gemarkeerd
waarin de overschrijding van het meetbereik opgetreden
is. De betreffende foutmelding voor het stroompad I4
volgt volgens nevenstaande afbeelding.
De symbolen „V" en „A" geven aan, of de overschrijding
van het meetbereik in het stroom- of spanningspad
opgetreden is.
Grenswaarden voor overschrijding van het meetbereik:
I
= 7 Aeff
U
= 520 V
L-N
L-N
86
A = stroompad
V = spanningspad
Weergave van de fase (L1/
L2/L3) met de overschrijding
van het meetbereik.
Overschrijdingen voor het
stroompad I4: volgt volgens
nevenstaande afbeelding.

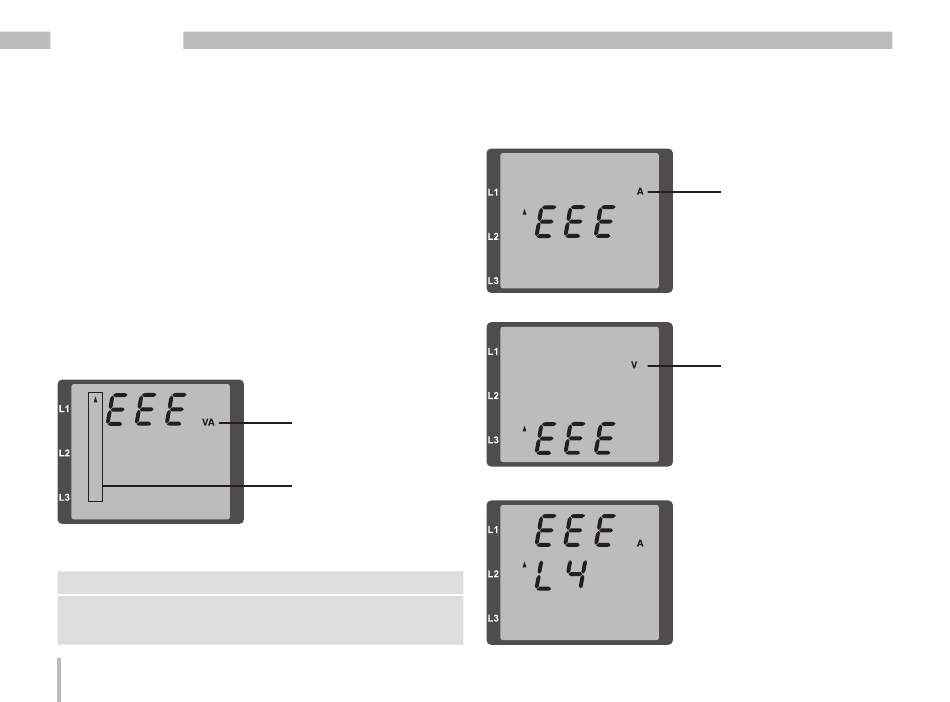

Voorbeelden
A = stroompad
Afb.: Weergave overschrijding
meetbereik in het stroompad
van de tweede fase (I2).
V = spanningspad
Afb.: Weergave
overschrijding meetbereik in
het spanningspad L3.
Afb.: Weergave
overschrijding meetbereik in
het stroompad I4
