Montage
Inbouwplaats
De UMG 96RM-E is geschikt voor inbouw in gefixeerde
en tegen het weer beschermde besturingspanelen.
Leidende besturingspanelen moeten geaard zijn.
inbouwpositie
Om een voldoende ventilatie te realiseren moet de UMG
96RM-E verticaal ingebouwd worden. De afstand boven
en onder moet minstens 50mm en zijdelings 20mm
bedragen.
Fronttafelfiguur
Afmetingen opening:
92
x 92
mm.
+0,8
+0,8

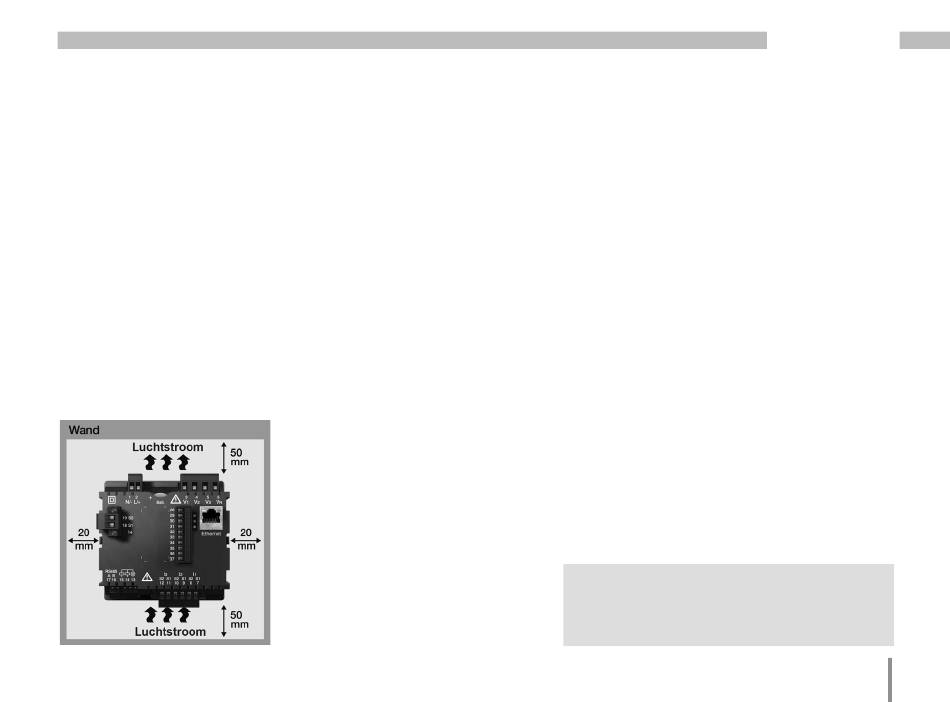

Afb. inbouwpositie
UMG 96RM-E
(achteraanzicht)
m
De niet-inachtneming van de minimale
afstanden kan de UMG 96RM-E bij hoge
omgevingstemperaturen vernielen!
UMG 96RM-E
13
