10 Onderdelen vervangen
De volgende in dit hoofdstuk beschreven werkzaamhe-
den mogen alleen worden uitgevoerd door een erkend
installateur.
>
Gebruik voor reparaties alleen originele reserveon-
derdelen.
>
Controleer of de onderdelen goed gemonteerd zijn en
of de oorspronkelijke positie en richting zijn aange-
houden.
10.1
Veiligheidsaanwijzingen
Neem bij de vervanging van onderdelen voor uw eigen
veiligheid en om materiële schade aan het toestel te
voorkomen de volgende veiligheidsaanwijzingen in acht.
e
Gevaar!
Levensgevaar door elektrische schok!
Ook bij uitgeschakelde aan/uitschakelaar
staat er nog stroom op de netaansluitklem-
men L en N!
>
Voordat u onderhoudswerkzaamheden aan
het cv-toestel uitvoert, dient u eerst de
aan/uitschakelaar uitschakelen.
>
Verbreek de verbinding van het cv-toestel
met het elektriciteitsnet door de stekker
uit de wandcontactdoos te nemen of het
cv-toestel via een scheidingsinrichting met
minimaal 3 mm contactopening (bijv. zeke-
ringen of vermogensschakelaar) span-
ningsvrij te schakelen.
>
Stel het toestel buiten werking.
>
Sluit de gaskraan en de onderhoudskranen in de
CV-aanvoer- en retourleiding.
>
Maak het toestel leeg, wanneer u watervoerende
onderdelen van het toestel wilt vervangen!
>
Let erop, dat geen water op de stroomvoerende
onderdelen (b.v. de elektronicabox) druppelt!
>
Gebruik alleen nieuwe afdichtingen en O-ringen!
>
Controleer na beëindiging van de werkzaamheden op
lekkages en goede werking (zie paragraaf 8.11)
10.2
Brander vervangen
a
Gevaar!
Gevaar voor letsel en/of materiële schade
door het niet naleven van de veiligheids-
aanwijzingen!
>
Neem voor de vervanging van het compo-
nent de veiligheidsaanwijzingen in hoofd-
stuk 10.1 in acht.
>
Demonteer de compacte thermomodule zoals
beschreven in paragraaf 8.5.1.
Installatie- en onderhoudshandleiding hrEXCLUSIEF 0020052773_02
Onderdelen vervangen 10
1

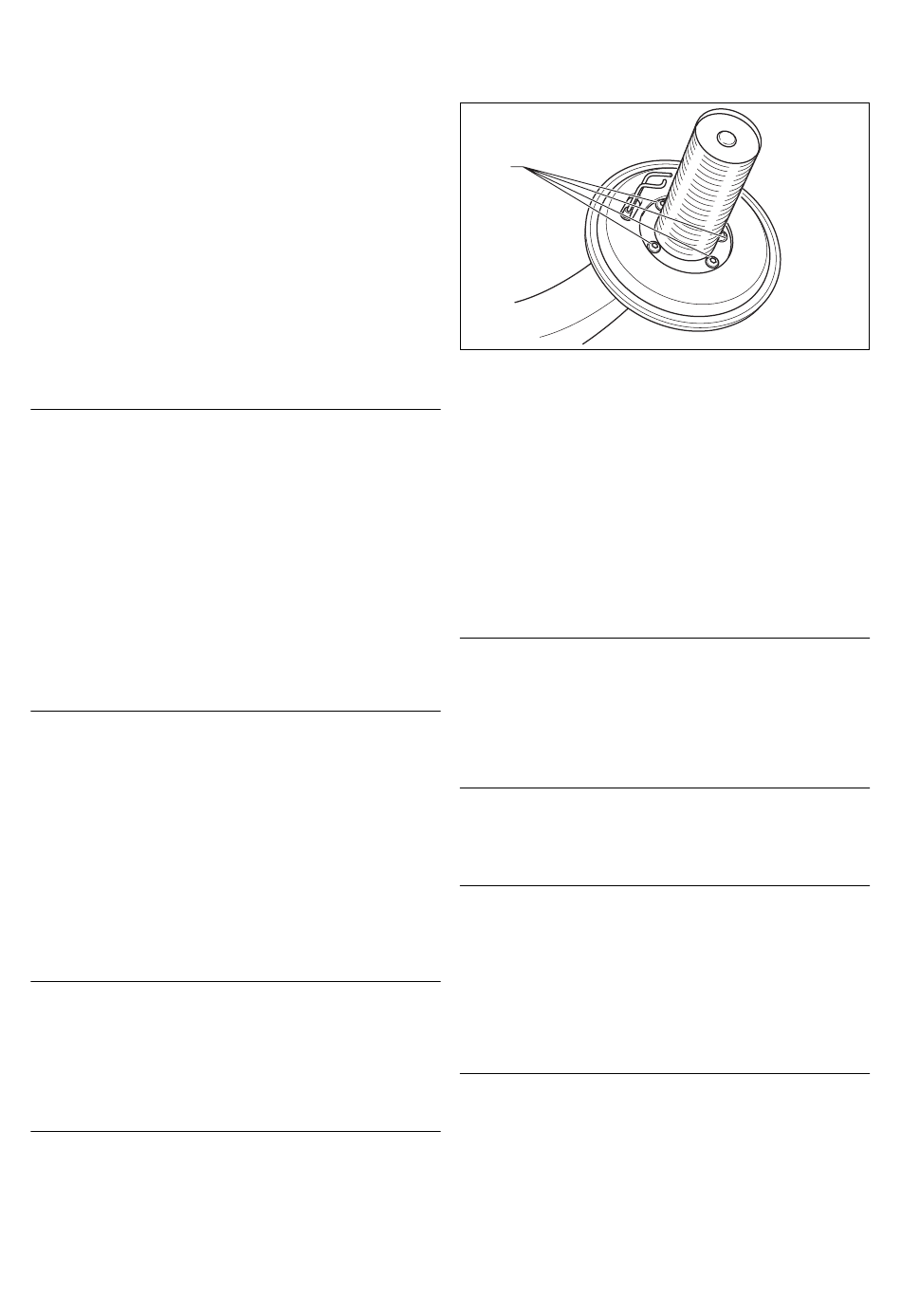

Afb. 10.1 Brander vervangen
>
Maak de 4 schroeven (1) op de brander los en demon-
teer de brander.
>
Monteer de nieuwe brander met een nieuwe
afdichting. Let erop dat de uitsparing voor het kijk-
glas bij de afdichting in de uitsparing in de branderf-
lens grijpt.
>
Monteer de compacte thermomodule weer zoals
beschreven in paragraaf 8.5.5.
>
Controleer na beëindiging van de werkzaamheden op
lekkages en goede werking (zie paragraaf 8.11)
10.3
Ventilator of gasblok vervangen
a
Gevaar!
Gevaar voor letsel en/of materiële schade
door het niet naleven van de veiligheids-
aanwijzingen!
>
Neem voor de vervanging van het compo-
nent de veiligheidsaanwijzingen in hoofd-
stuk 10.1 in acht.
>
Demonteer de compacte thermomodule zoals
beschreven in paragraaf 8.5.1.
>
Vervang de defecte onderdelen.
a
Gevaar!
Gevaar voor letsel en/of materiële schade
door uitstromend gas!
Door beschadigde pakkingen en onjuiste mon-
tage van het gasgedeelte en de ventilator
kunnen er lekkages ontstaan.
>
Plaats het gasgedeelte en de ventilator
zoals ze eerst waren gemonteerd. Gebruik
beslist nieuwe afdichtingen!
>
Monteer de complete eenheid gasblok/ventilator
weer in omgekeerde volgorde.
>
Controleer na beëindiging van de werkzaamheden op
lekkages en goede werking (zie paragraaf 8.11)
53
