8
9
L
N
3
4
5
X14
X6

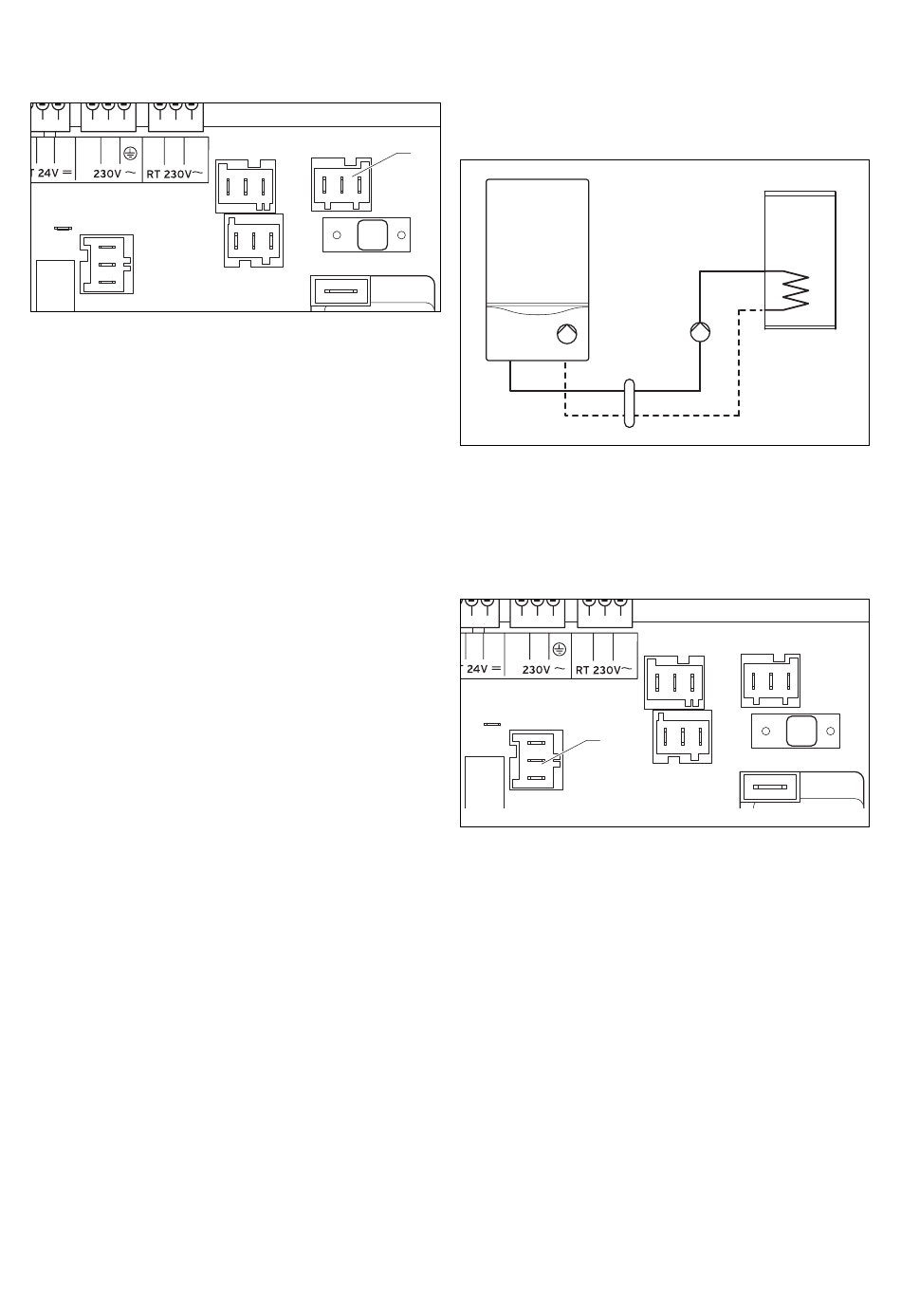

Afb. 5.3 Elektrische aansluiting CV-pomp achter open verdeler
De interne pomp is in de fabriek ingesteld. Het pompver-
mogen kan via het diagnosepunt "d.14" individueel bij-
gesteld worden, zie paragraaf 9.1.2.
Gebruik voor de elektrische aansluiting van de externe
CV-pomp de grijze ProE-stekker.
Om de stekker (1) (hulprelais) met de functie
"externe CV-pomp" te bezetten, moet u het diagnose-
punt "d.26" van het 2e diagnoseniveau op de waarde 2
instellen, zie paragraaf 9.1.2.
Via de open verdeler in verbinding met de toestelcircuit-
pomp wordt ervoor gezorgd dat er altijd voldoende
water via het CV-toestel blijft circuleren.
5.2
Boilerlaadfunctie
De elektronica van de hrEXCLUSIEF is zodanig ontwor-
pen dat een boilerlaadcircuit en een CV-circuit in voor-
rangschakeling direct zonder speciaal elektrisch toebe-
horen kunnen worden aangesloten.
De aansluiting van het boilerlaadcircuit achter de open
verdeler maakt het mogelijk een individuele boilergroot-
te en een boilerlaadpomp te kiezen.
i
Let erop dat eventueel zwaartekrachtremmen
of mengcircuits nodig zijn, om dwarsstromin-
gen naar andere circuits of invloeden van de
hoge temperatuur van het laadcircuit tegen
te gaan.
Installatie- en onderhoudshandleiding hrEXCLUSIEF 0020052773_02
X18
X13
X11
Hydraulisch schema:
Boilervoorrangschakeling via open verdeler
1
1
Afb. 5.4 Boilervoorrangschakeling via open verdeler
Legenda
1
Toestel met interne pomp
2 Open verdeler
3 Externe CV-pomp
4 Verbruiker (b.v. boilerlaadcircuit)
8
9
L
N
3
X14
X6
Afb. 5.5 Elektrische aansluiting van de boilerlaadpomp
Gebruik voor de elektrische aansluiting van de boiler-
laadpomp de aangebrachte ProE-stekker (1).
Voor inbedrijfstelling van de boilerlaadpomp hoeft geen
diagnosepunt te worden ingesteld. De stekkerplaats op
de printplaat is gereserveerd voor deze pomp.
Via de open verdeler in verbinding met de toestelcircuit-
pomp wordt ervoor gezorgd dat er altijd voldoende
water via het CV-toestel blijft circuleren.
Installatie 5
4
3
2
X18
X13
4
5
1
X11
13
