Centrifugaalpomp ACP
STANDARD, C-01-000000
4.5.3.6 Pakkingbus

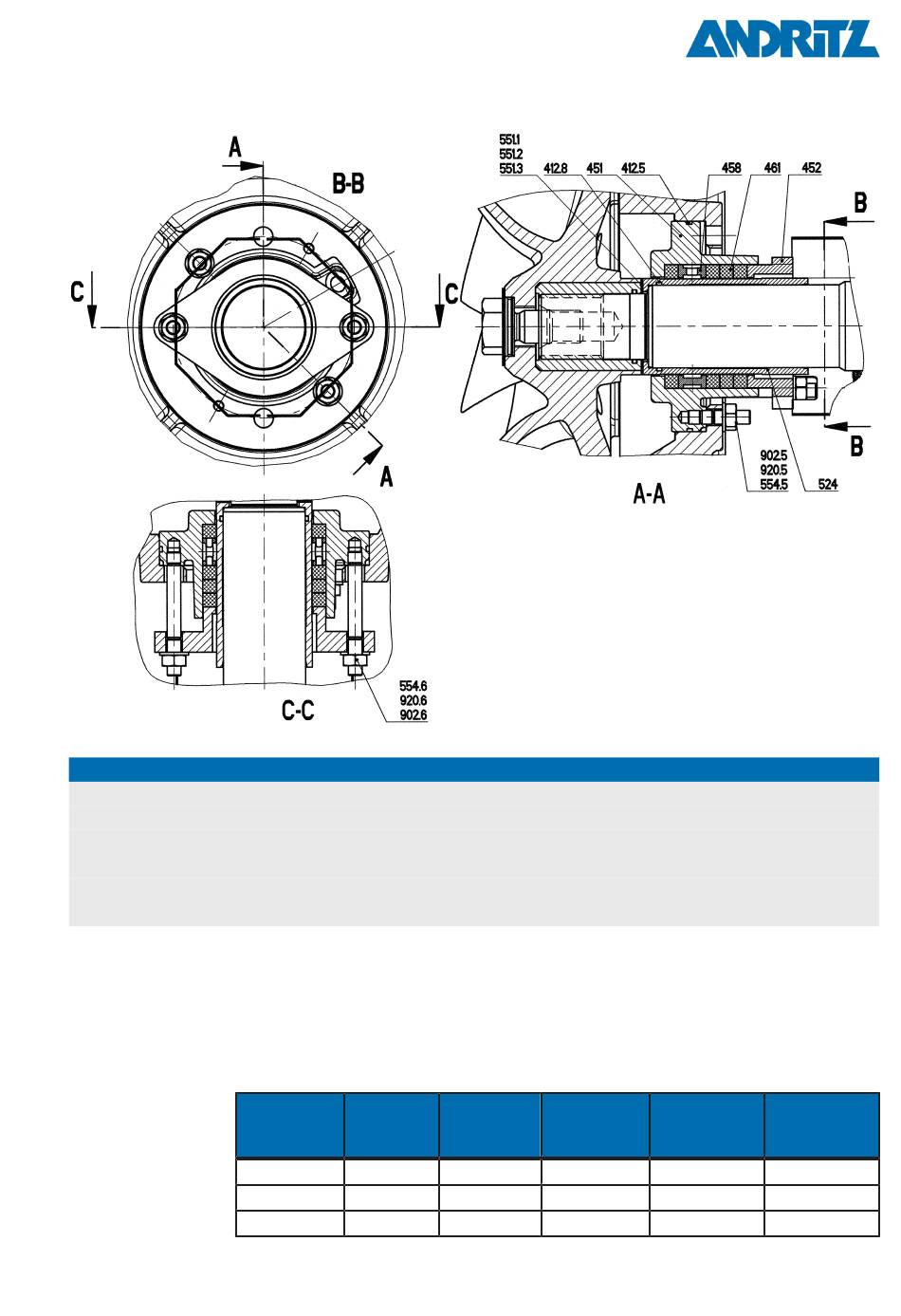

Afb. 21: Pakkingbus (BS42 – BS100)
Pos. Beschrijving
451 Pakkingbusbehuizing
452 Pakkingbusbril
458 Sperwaterring
461 Pakkingbuspakking
902,5 Steekbouten
554,5 Schijf
Functie
Afdichting tussen medium en atmosfeer. De afdichting vindt plaats door de afdichting-
ring en het sperwater.
Gebruiksgrenzen
Druk: De maximumdruk die op de pakkingbuspakking mag worden uitgeoefend is af-
hankelijk van de maximaal toelaatbare behuizingdruk, maar mag niet meer dan 16 bar
bedragen.
Temperatuur: De mediumtemperatuur is beperkt tot 90 °C wanneer een pakkingbus
wordt gebruikt.
Formaten
Rev. 2.9
Afmetingen
As Ø
van de la-
[mm]
gersteun
BS24
24
BS32
32
BS42
42
Pos. Beschrijving
920,5 Zeskantmoer
412,5 O-ring
412,8 O-ring
524 Asbeschermhuls
551 Afstandplaat
Afdichting
Pakking Ø
Ø
[mm]
[mm]
33
41
43
51
53
65
Beschrijving
Pakking
Aantal pak-
[mm]
kingen
8x8
1+3
10x10
1+3
10x10
1+3
59
