Centrifugaalpomp ACP
STANDARD, C-01-000000
4.5.2.2 Lagersteun met oliesmering
360
901.1
970
211
507.3
412.1
914.11
411.11

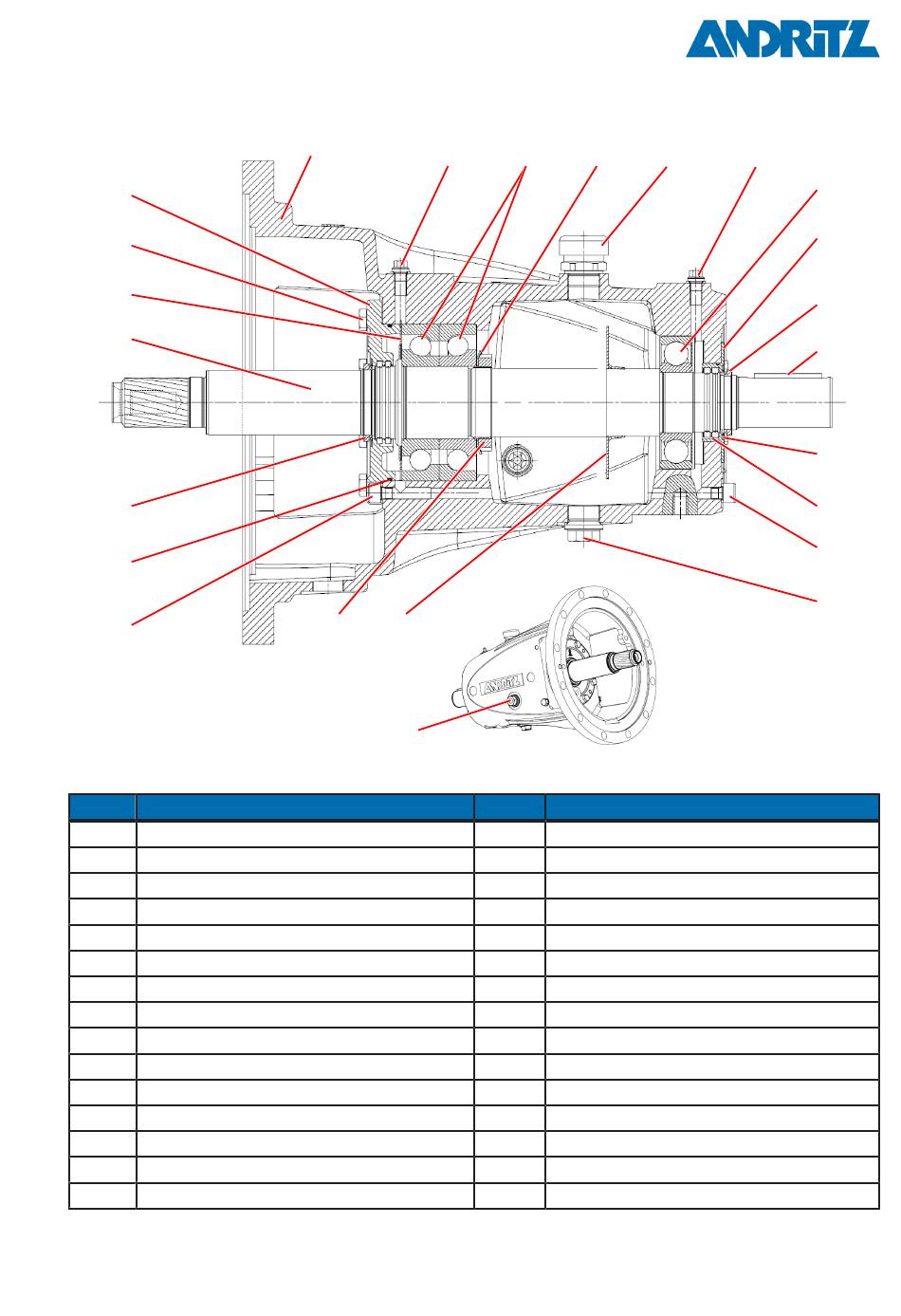

Afb. 10: Lagersteun met oliesmering
Pos.
Onderdeel
350
Lagerbehuizing
903,3 Schroefstop
411,3 Afdichting
321,1 Groefkogellager
931,1 Borgplaat
672
Ontluchtingsschroef
903,4 Schroefstop
411,4 Afdichting
321,2 Groefkogellager
423,2 Labyrintafdichting
507,4 V-ring
940,2 Spie aan koppelingszijde
901,3 Inbusbout
412,14 O-ring
914,10 Inbusschroef
Rev. 2.9
903.3
350
411.3
923
508
642
Beschrijving
321.1
931.1
Pos.
Onderdeel
411,10 Afdichting
903,1
Schroefstop
411,1
Afdichting
508
Olieafwerpring
923
Asmoer
914,11 Inbusschroef
411,11 Afdichting
412,1
O-ring
507,3
V-ring
211
As
970
Sluitring voor lagers
901,1
Inbusbout
360
Lagerdeksel
642
Inspectievenster voor olie
903.4
672
411.4
321.2
423.2
507.4
940.2
901.3
412.14
914.10
411.10
903.1
411.1
45
