4.5.3.5 STANDAARD patroonpakking - dubbelvoudige werking

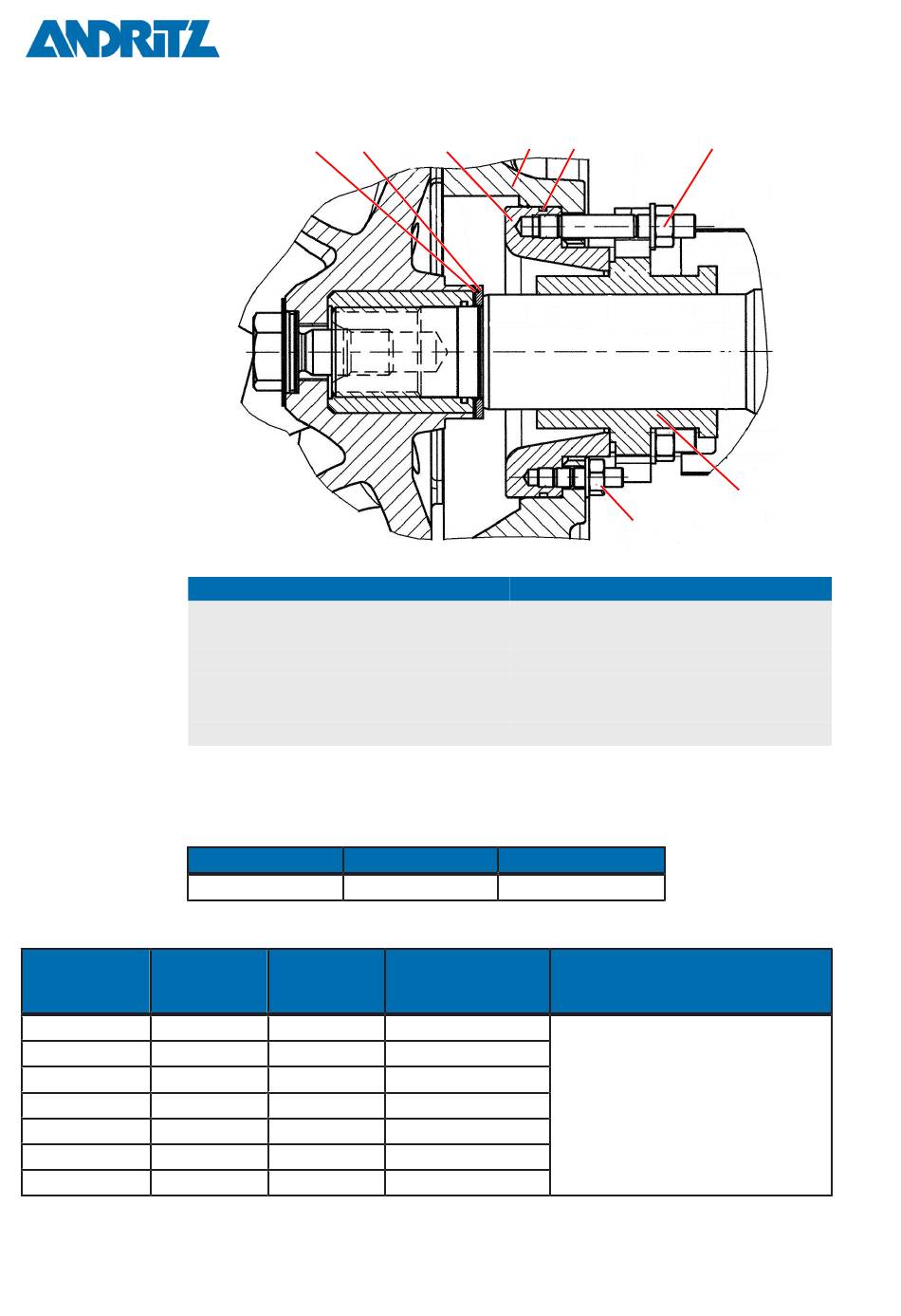

Afb. 19: STANDAARD patroonafdichting (BS42 – BS100)
Functie
Afdichting tussen medium en atmosfeer door afsluitwater.
Gebruiksgrenzen
De in de onderstaande tabel aangegeven grenswaarden moeten absoluut worden na-
geleefd. Als de grenswaarden worden overschreden, moet u contact opnemen met
ANDRITZ!
Tab. 28: Gebruiksgrenzen
Formaten
Lagersteun
As Ø
[mm]
BS24
BS32
BS42
BS48
BS60
BS75
BS100
Tab. 29: Formaten en sperwater
56
551.1
504
551.2
551.3
Pos. Beschrijving
433,1 Asafdichting
145 Verloopstuk
902,4 Steekbouten
554,5 Vulring
920,4 Zeskantmoer
902,5 Steekbouten
T max
180 °C
Afdichting Ø
[mm]
24
33
32
43
42
53
48
60
60
70
75
85
100
115
161
145
Pos. Beschrijving
920,5 Zeskantmoer
412,5 O-ring
504 Afstandring
551 Afstandplaat
554,5 Vulring
P max
25 bar
3600 1/min
Hoeveelheid sper-
water
[l/min]
1,5
2
2
3
4
4
4
Beschrijving
Centrifugaalpomp ACP
STANDARD, C-01-000000
902.4
412.5
920.4
554.4
902.5
920.5
554.5
N max
Sperwaterdruk
[bar]
H [bar] x 0,2 + H
[bar] + 0,5 bar
inloop
bij half open schoepenwiel
H [bar] x 0,3 + H
[bar] + 0,5 bar
inloop
bij gesloten schoepenwiel
H [bar] x 0,4 + H
[bar] + 0,5 bar
inloop
bij open schoepenwiel
433.1
