1. Identificatiesticker
Rechter spatscherm
monteren
1.
Plaats een geschikte vloerkrik onder de buis van
de achterbumper en hef de achterwielen van de
grond
(Figuur
16).
Opmerking:
Plaats de assteunen onder de
achterbumper.
1. Buis van achterbumper
2.
Verwijder de achterwielen.
3.
Verwijder al het vuil uit het wielgebied, inclusief
vuil dat in de remconstructie klem zit.

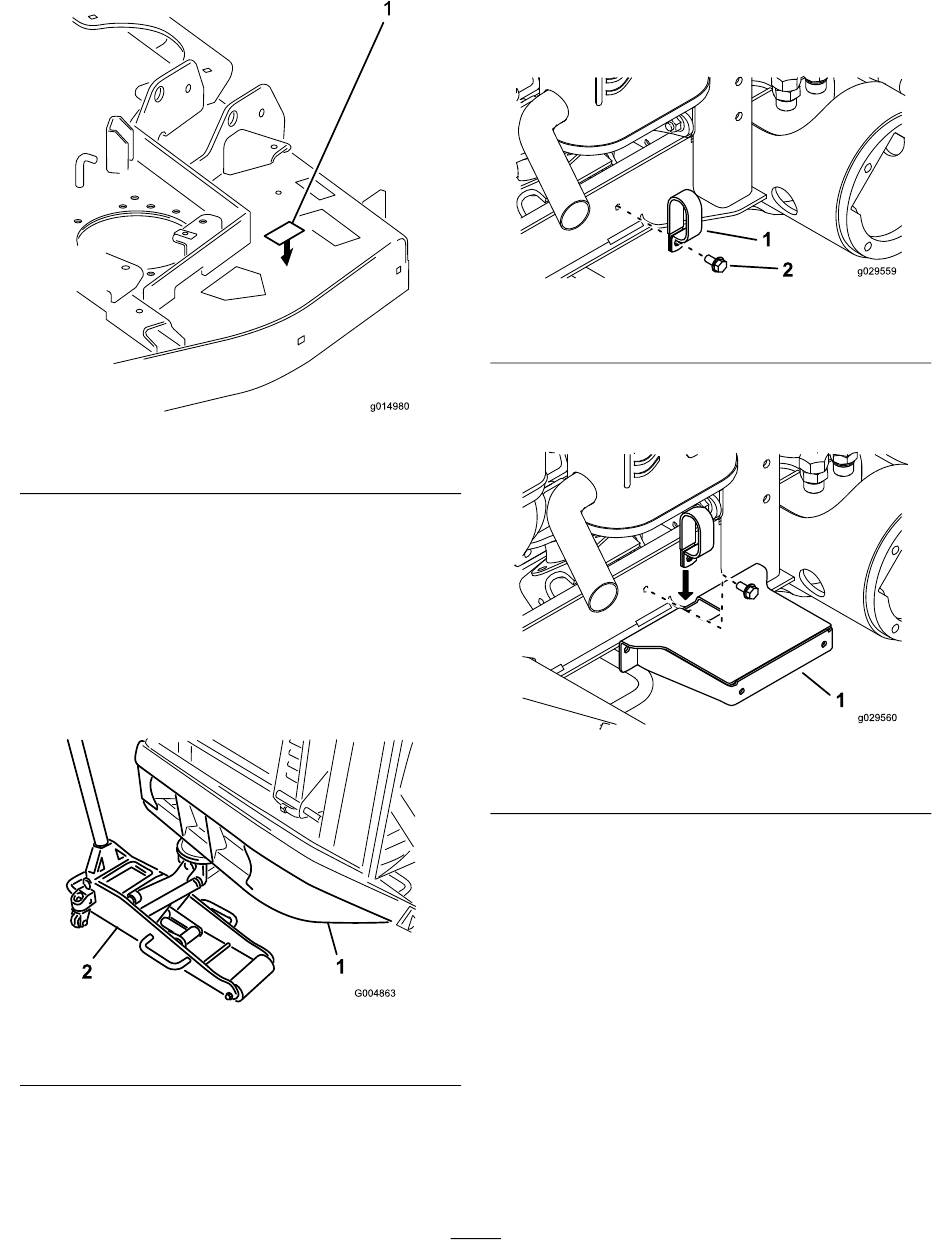

Figuur 15
Figuur 16
2. Vloerkrik
4.
Verwijder de bout waarmee de slangklem aan
het framekanaal aan de rechterzijde van de
machine is bevestigd
1. Slangklem
5.
Steek de onderzijde van de slangklem door de
sleuf in de bovenzijde van de montagebeugel
g014980
voor het spatscherm
1. Montagebeugel voor het spatscherm
6.
Monteer de slangklem en de montagebeugel
losjes aan het framekanaal met de bout die u
eerder hebt verwijderd.
7.
Plaats de framemontagebeugel horizontaal op
het framekanaal.
g004863
8
(Figuur
17).
Figuur 17
2. Bout
(Figuur
18).
Figuur 18
g029559
g029560
