Montagehandleiding
Variant 1:
Draai de schroef aan de klemnaaf vast. Aanhaalmoment van de schroeven zie Tabel 6.6.
Variant 2:
Plaats eerst de schroef aan de 1e zijde op de klemnaaf, draai vervolgens de schroef op de
2e zijde en vervolgens aan de 1e zijde met het in Tabel 6.6 aangegeven aanhaalmoment
vast.
Druk de tandkrans in de klemnaaf.

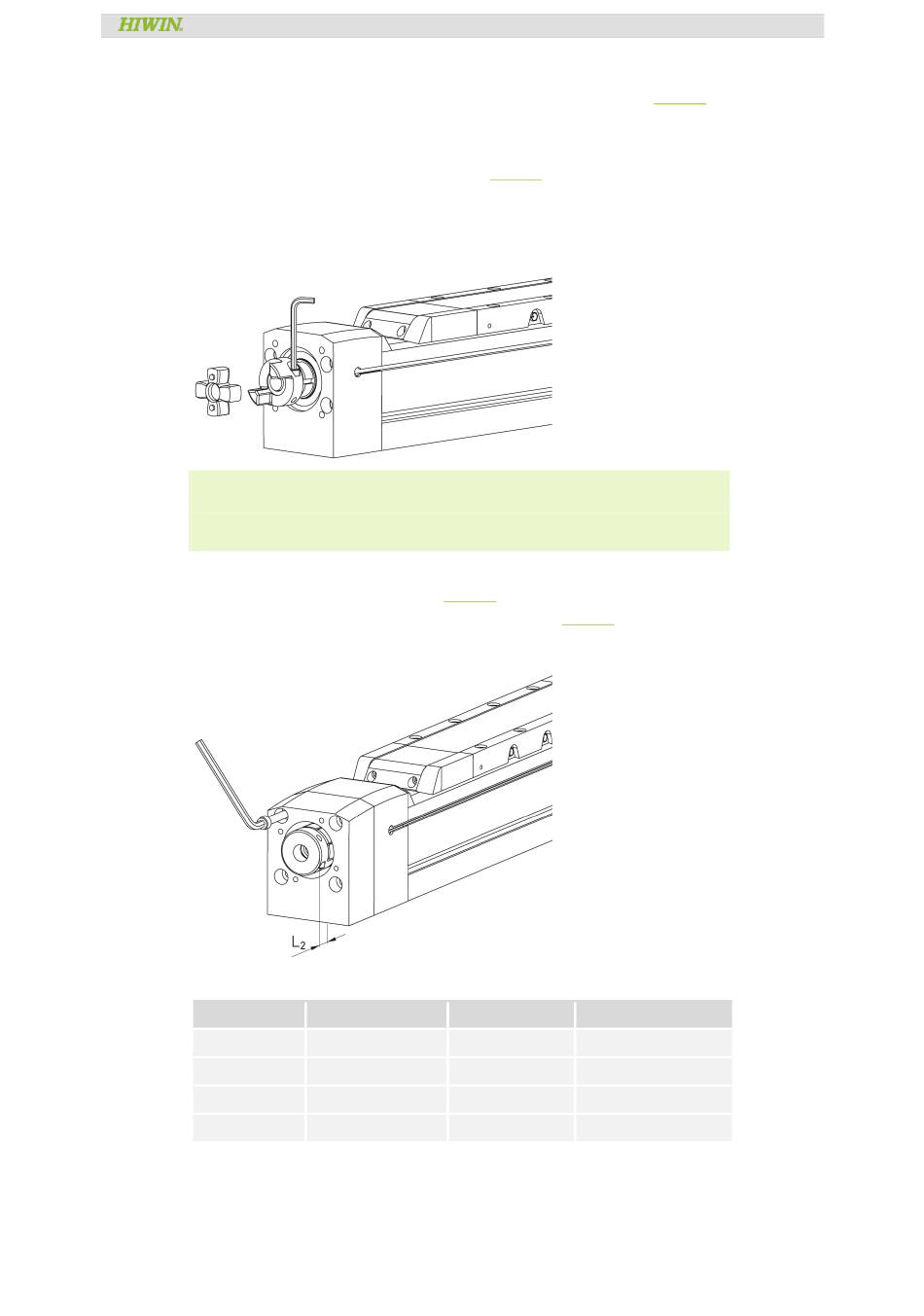

Afb. 6.32: Vastdraaien van de klemnaaf en opsteken van de tandkrans
Opmerking:
De tandkrans moet licht voorgespannen zijn en mag geen speling hebben. Als het te
gemakkelijk is om deze op te steken moet deze worden vervangen. Het licht invetten van het
tandwiel met PU-compatibele smeermiddelen kan de installatie vergemakkelijken.
Monteer het koppelingshuis KB met 4 schroeven, zodat het vlak ligt. Voor
aanhaalmomenten van de schroeven zie Tabel 6.7.
Schuif de klemnaaf zo ver op het tandwiel dat de maat L
Afb. 6.33: Montage van de klemnaaf en het koppelingshuis KB op de lineaire as HM-S
Tabel 6.9: Instelling van de koppelafstand via de maat L
Bouwgrootte
Bouwgrootte koppeling
HM040S
12
HM060S
14
HM080S
19
HM120S
24
Lineaire assen HM-S, lineaire tafels HT-S HMS_HTS-01-4-NL-2212-MA
Montage en aansluiting
(zie Tabel 6.9) ingesteld is.
2
2
L
variant 1 [mm]
L
variant 2 [mm]
2
2
8,5
8,5
10,0
10,0
14,0
14,0
16,5
14,5
Pagina 44 van 108
