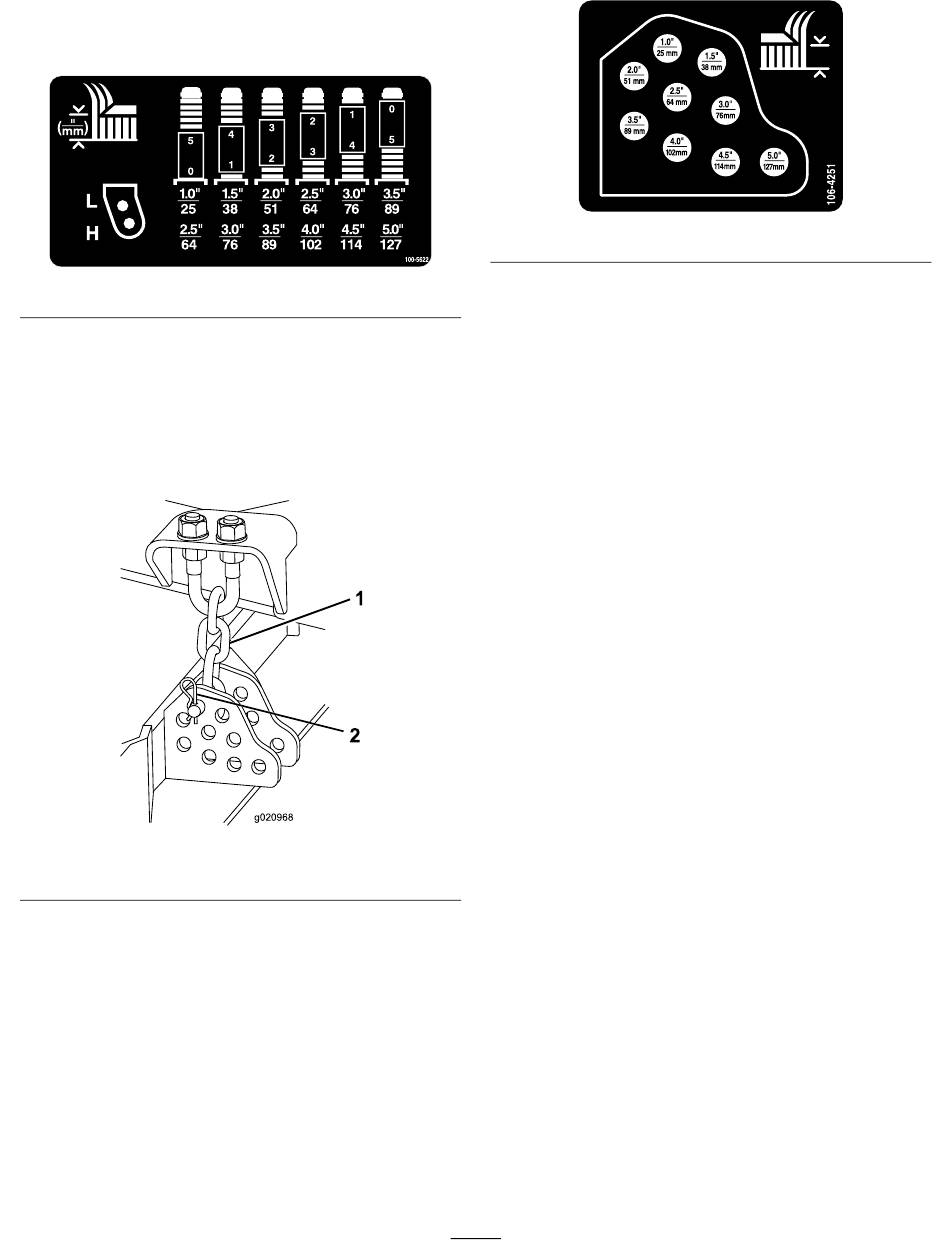

Opmerking: Raadpleeg onderstaande tabel om vast
te stellen welke combinatie afstandsstukken moet
worden gebruikt om de maaihoogte in te stellen:
Figuur 16
4. Druk de zwenkwielas door de voorste zwenkwielarm.
Plaats de opvulstukken (zoals deze oorspronkelijk zijn
geplaatst) en de overige afstandsblokken op de spilas.
Monteer het klemkapje om alles goed vast te zetten.
5. Verwijder de R-pen en de gaffelpen waarmee de
maaihoogtekettingen zijn bevestigd aan de achterkant
van het maaidek
(Figuur
Figuur 17
1. Maaihoogteketting
6. Bevestig de maaihoogtekettingen aan de gewenste
maaihoogteopening
de R-pen.
17).
1
2
g020968
2. Gaffelpen en R-pen
(Figuur
18) met de gaffelpen en
Opmerking: Als u de machine afstelt op maaihoogten
van 25, 38 of in sommige gevallen 51 mm, moet u de
glijders en de maatwielen in de bovenste openingen
plaatsen.
Zijmaaidekken
De hoogte van de zijmaaidekken kunt u instellen door een
gelijk aantal afstandsstukken toe te voegen aan dan wel
te verwijderen van de zwenkwielvorken. U plaatst hierbij
de assen van de zwenkwielen in de bovenste of onderste
openingen in de zwenkwielvorken. Vervolgens zet u de
draaiarmen vast in de gekozen openingen in de beugel voor
de gekozen maaihoogte.
1. Plaats de assen van de zwenkwielen in dezelfde
openingen in alle
Figuur
21). Raadpleeg onderstaande tabel om vast te
stellen wat de correcte opening voor de instelling van
de maaihoogte is.
2. Verwijder de klemkapjes van de spilas
en schuif de as uit de zwenkwielarm. Plaats de
twee opvulstukken (3 mm) op de spilas zoals zij
oorspronkelijk zijn geplaatst. Deze opvulstukken zijn
nodig om ervoor te zorgen dat de maaidekken over de
gehele breedte horizontaal staan. Schuif het benodigde
aantal afstandsstukken van 13 mm op de spilas om de
gewenste maaihoogte te bereiken; schuif daarna de
klemring op de as.
29
Figuur 18
zwenkwielvorken(Figuur 19
(Figuur
en
19)
