Het volgende zitdieptebereik is instelbaar:
Zitdiepte
Frametype
42
deelbaar
44
deelbaar
46
deelbaar
48
deelbaar
46
Vast
48
Vast
50
deelbaar
52
deelbaar
Het instellen van de zitdiepte bij een
deelbaar zijframe gaat als volgt: (Zie figuur
5.3)
Demonteer de vulblokjes (B) door
•
de 8 inbusbouten (D) met een
inbussleutel 5 mm los te draaien.
Schuif het achterdeel (A) en het
•
voordeel (C) van het zijframe uit
elkaar.
Plaats een vulblok van andere
•
lengte tussen de frames en
monteer het geheel weer aan
elkaar.
5.3 Zitbreedte
De Roxx is leverbaar in vier verschillende zitbreedtes, te weten 37, 42, 47 en 52 cm.
Deze zitbreedtes zijn binnen één frame in te stellen in het binnenpakket. Bij een andere
zitbreedtes dient u wel een andere zitting en rug te plaatsen.
Het instellen van de zitbreedte gaat als volgt: (Zie figuur 5.4)
Het binnenpakket bestaat uit drie
•
bruggen waar de onderdelen (A),
(B) en (C) zich bevinden. Revab
raadt aan eerst links de drie
bruggen in te stellen, vervolgens
rechts
Draai schroef (B) los met sleutel 5
•
mm, doe dit bij alle drie de bruggen
Schuif vervolgens element (C)
•
verder in- of uit element (A), al
naar gelang de gewenste
zitbreedte, doe dit bij alle drie de
bruggen
Draai vervolgens schroef (B) weer
•
vast, doe dit bij alle drie de
bruggen
versie 10.09.02
Vulblok
geen
geen
4 cm
4 cm
Geen
Geen
8 cm
8 cm
Revab
Duwstang
Voorwaarts
Achterwaarts
Voorwaarts
Achterwaarts
Voorwaarts
Achterwaarts
Voorwaarts
Achterwaarts

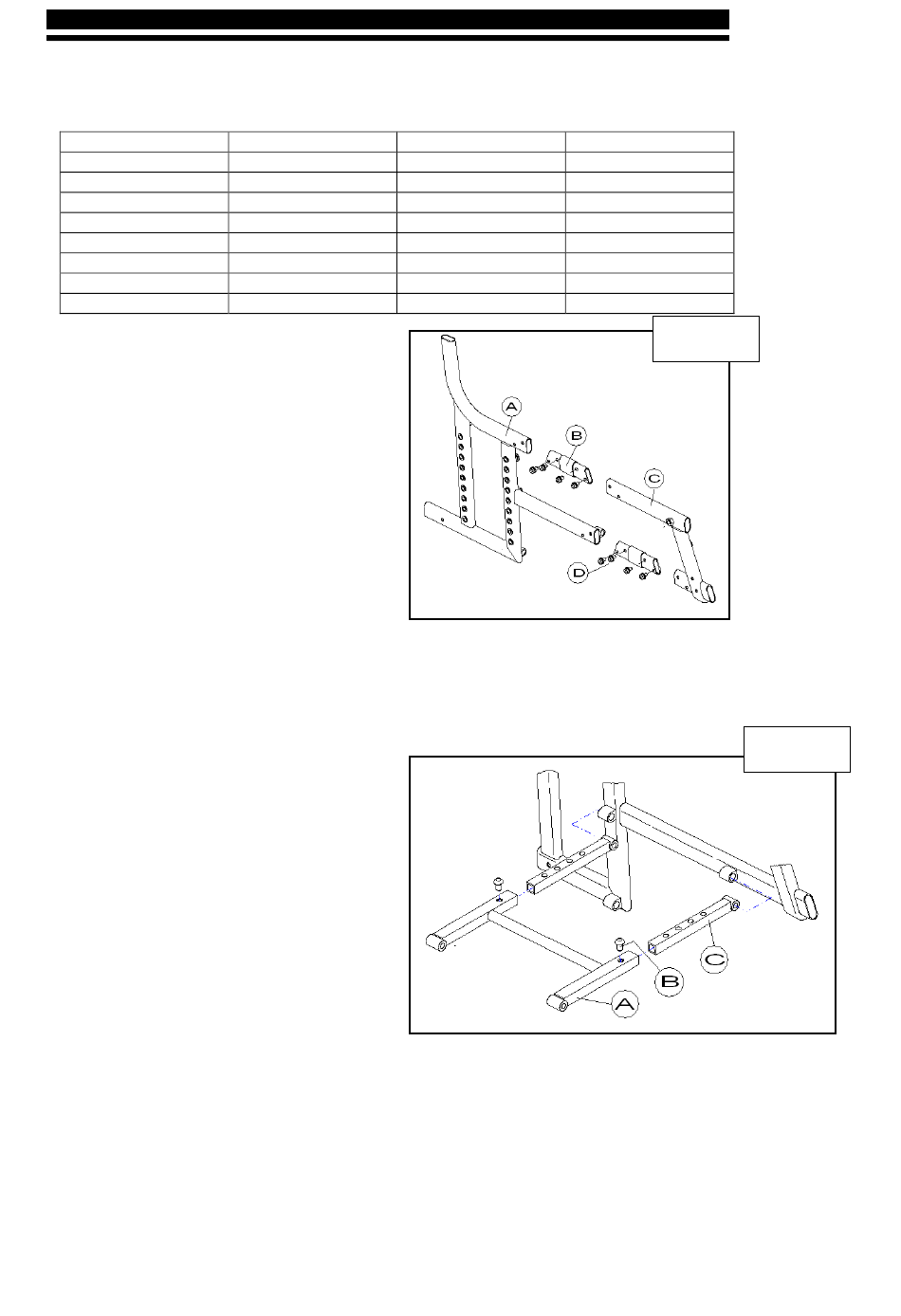

Figuur 5.3
