16 Bijlage
VEGAPULS 6X, kunststofhoornantenne met overschuifflens en spoelluchtaansluiting

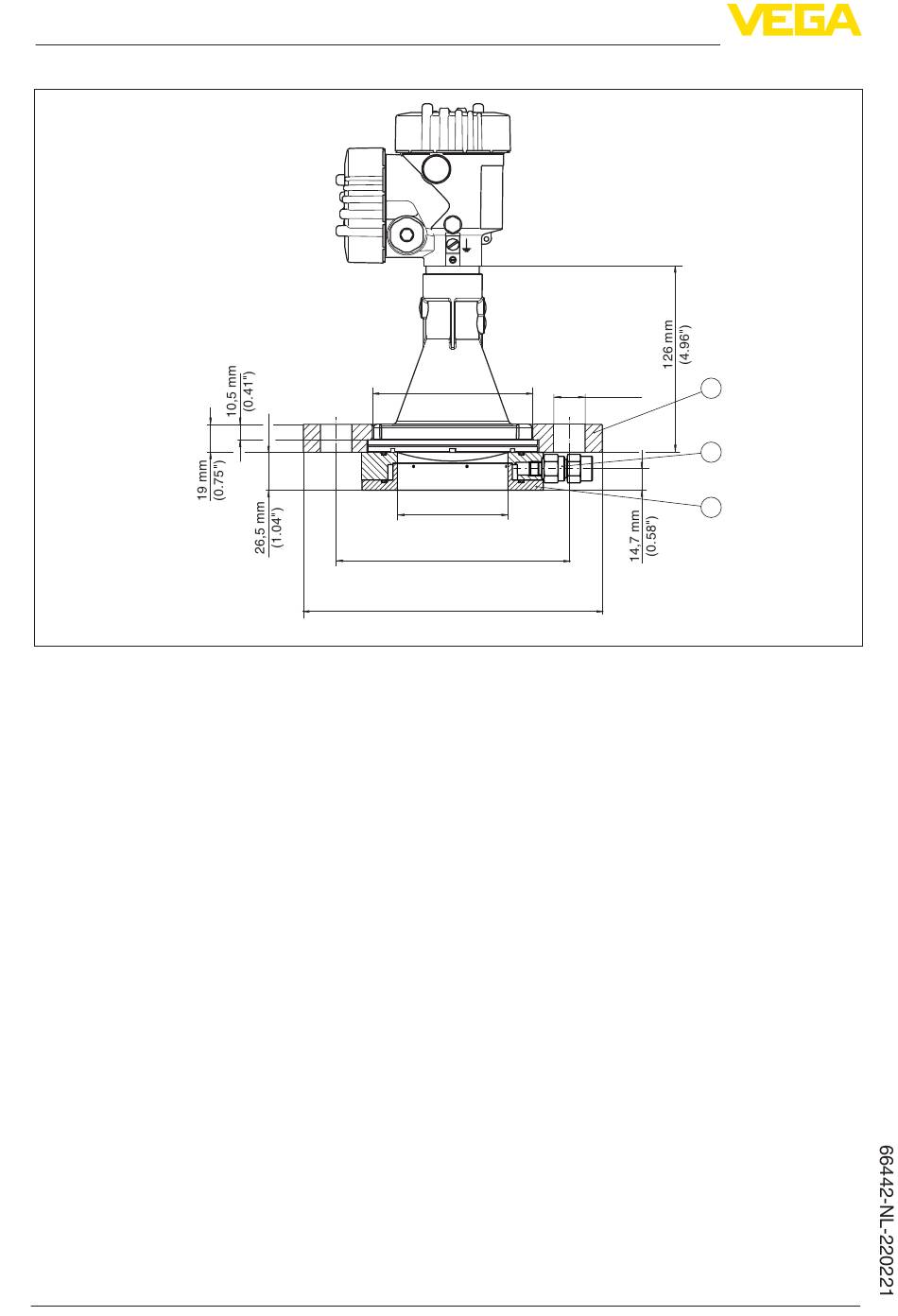

Fig. 76: Radarsensor met overschuifflens en spoelluchtaansluiting passend voor 3" 150 lbs, DN 80 PN 16
1
Overschuifflens
2
Terugslagklep
3
Spoelluchtaansluiting
132
ø 107 mm
ø 21 mm
(4.21")
ø 75 mm
(2.95")
ø 156 mm
(6.14")
ø 200 mm
(7.87")
VEGAPULS 6X • Tweedraads 4 ... 20 mA/HART
1
(0.83")
2
3
