Opslag van de accu's
Laad de accu's volledig op voordat u de machine stalt. Steek
de oplader in een stopcontact tijdens de opslag van de
machine en de accu's. De oplader moet aangesloten blijven op
het stopcontact en het oplaadcontact tijdens de stalling zodat
de accu's opgeladen blijven en niet bevriezen; anders dient u
de accu's minstens een keer in de 3 maanden op te laden.

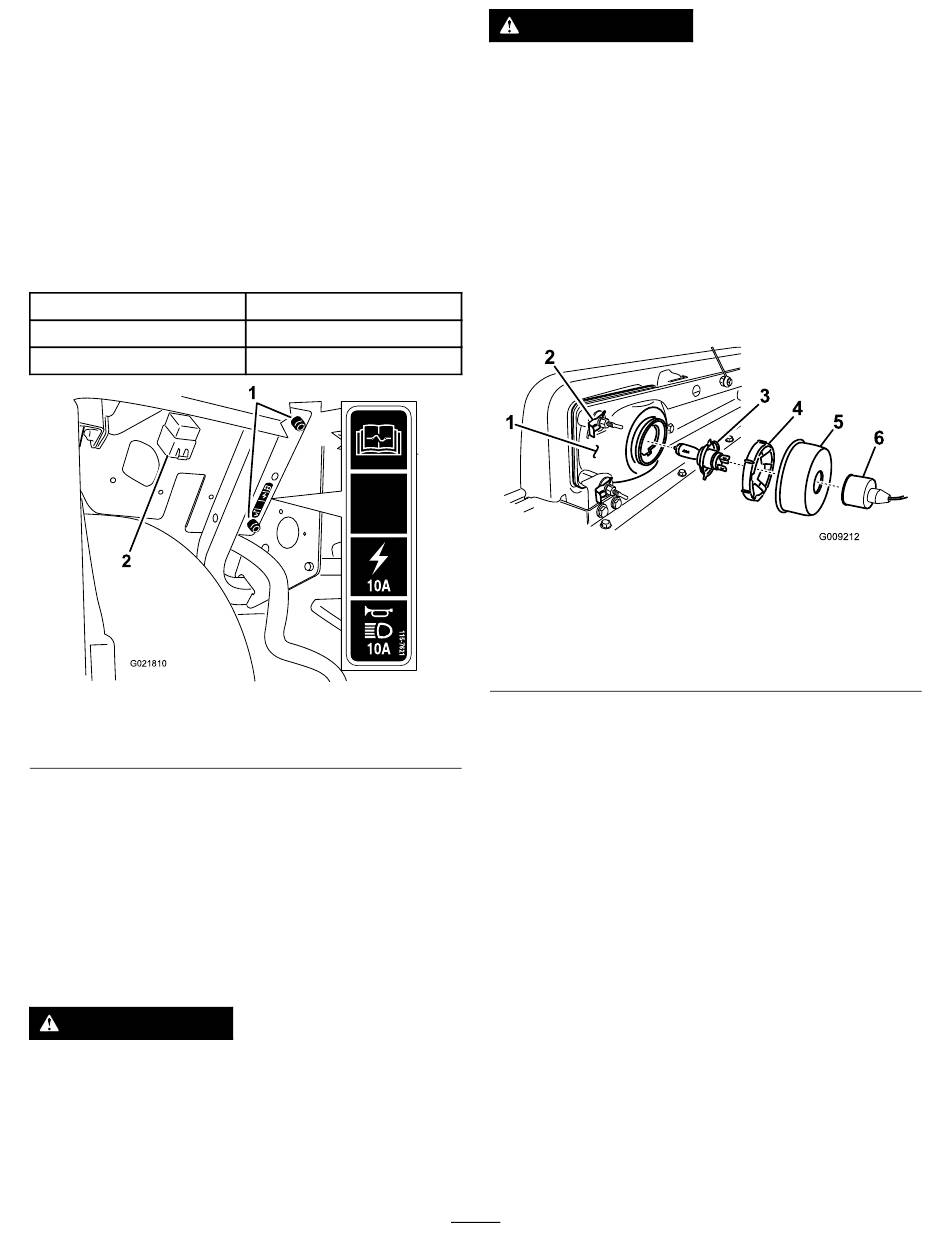

Zekeringen vervangen
Er zijn 2 zekeringen in het elektrische systeem. Deze
bevinden zich onder het dashboard aan de kant van de
bestuurder (Figuur 30).
Open
Aansluitpunt
Verlichting en claxon
2
G021810
Figuur 30
1. Zekeringhouder van
machine
Koplampen vervangen
Voordat u onderhoudswerkzaamheden uitvoert, moet u de
parkeerrem in werking stellen, de AAN-/UIT-schakelaar op
UIT zetten en het sleuteltje uit het contact verwijderen.
Maak de bevestigingsbanden op de kap los en til de kap
omhoog om bij de koplampen te kunnen komen.
De gloeilampen vervangen
VOORZICHTIG
De halogeenlampen worden tijdens het gebruik
zeer heet. Een hete lamp kan zware brandwonden
en ernstig lichamelijk letsel veroorzaken.
Geef de lampen altijd voldoende tijd om af te koelen
voordat u deze vervangt. Wees voorzichtig als u de
lamp hanteert.
10 A
10 A
10 A
1
2. Relais
VOORZICHTIG
Een verontreiniging van het oppervlak kan schade
toebrengen aan de lampen van de koplichten en
leiden tot een defect of een ontploffing waardoor de
veiligheid ernstig in gevaar wordt gebracht.
U moet de lampen hanteren zonder het transparante
kwarts aan te raken. Gebruik een schone tissue of
houd de lamp vast bij de basis.
Specificatie: Raadpleeg uw Onderdelencatalogus.
1. Maak de kabelboom los van de lampbehuizing op de
achterkant van de lamp.
2. Verwijder de beschermende rubberen huls (Figuur 31).
1. Koplamp
2. Snelbevestiging en platte
ring
3. Koplamp
3. Ontspan de plastic borgring door deze een kwartslag
linksom te draaien.
4. Verwijder de ring.
5. Verwijder de lampinrichting door deze achteruit, uit de
lampbehuizing te trekken.
6. Plaats een nieuwe lamp in de behuizing.
Opmerking: Houd de nieuwe lamp vast met
een tissue om te voorkomen dat het oppervlak
verontreinigd raakt.
7. Zet de lamp vast door de borgring te monteren.
Opmerking: Draai de ring een kwartslag rechtsom
om deze vast te zetten.
8. Plaats de rubberen huls over de ring en de lamp.
9. Sluit de gloeilamp aan op de kabelboom.
31
Figuur 31
4. Borgring
5. Rubberen huls
6. Aansluiting kabelboom
van koplamp
