VOORZICHTIG
Als u de voeding naar de maaidekken niet
onderbreekt, bestaat de kans dat iemand de
maaidekken per ongeluk start. Hierdoor kan
ernstig letsel aan handen en voeten ontstaan.
Koppel altijd de snelkoppelingen voor de
voeding naar de maaidekken los voordat u
werkzaamheden aan de maaidekken gaat
uitvoeren.
2. Breng smeer aan op de binnendiameter van de
aandrijfkoppeling.
3. Het maaidek wordt geleverd zonder voorrol. U
kunt een rol (modelnummer 04625, 04626 of 04627)
bestellen bij uw plaatselijke Toro-dealer. Bevestig de rol
met behulp van de losse onderdelen die meegeleverd
zijn met het maaidek en volg de montage-instructies
die met de rol zijn meegeleverd.
4. Verwijder de 2 bouten waarmee het gewicht aan de
zijkant van het maaidek is gemonteerd
2
3
1

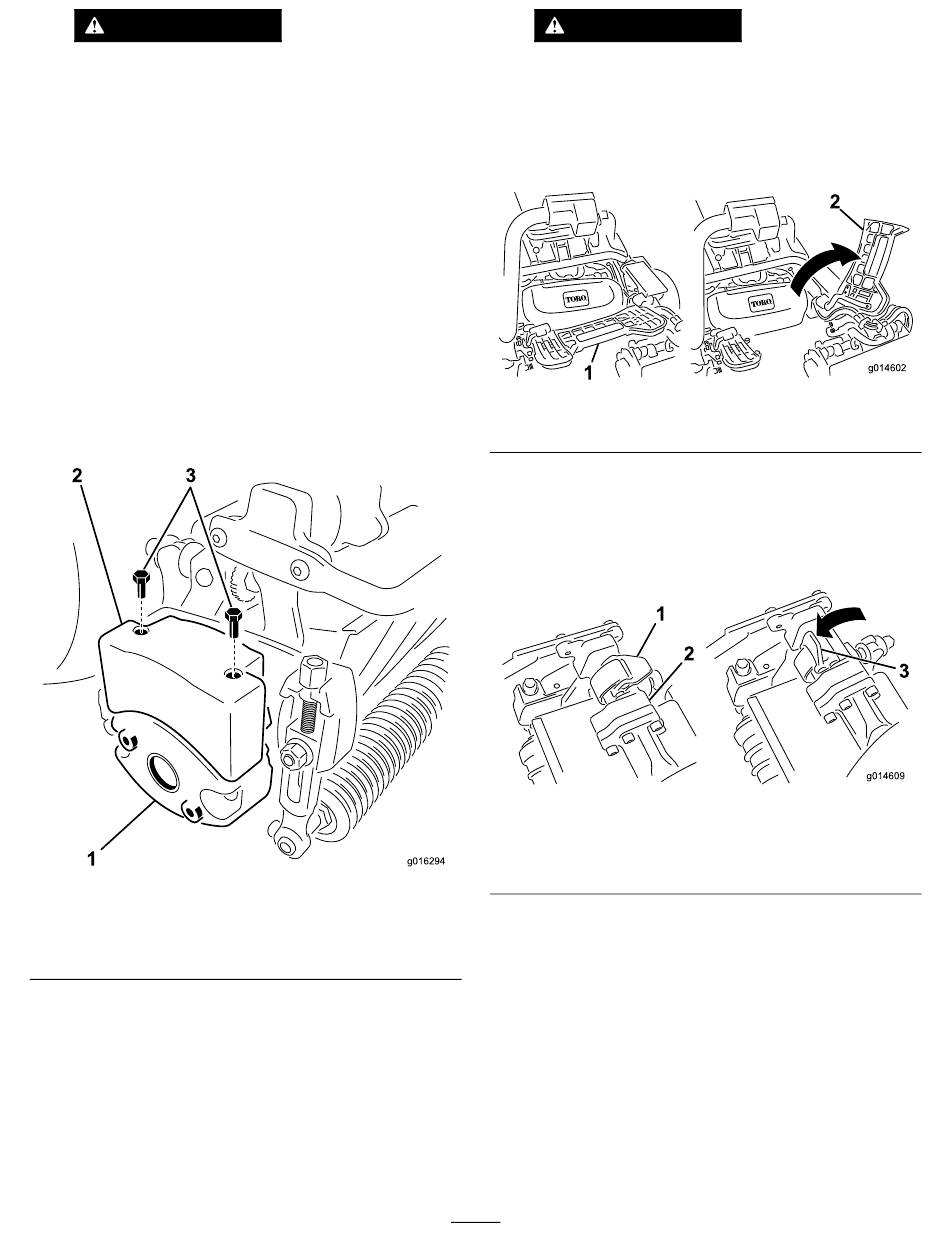

Figuur 11
1. Gewicht maaibereik
(omkeren)
2. Bovenste gewicht
5. Draai het gewicht 180 graden zodat de open
schroefgaten onderaan het gewicht zich bovenaan
bevinden. Monteer het gewicht op het maaidek met de
bouten die u eerder verwijderd hebt.
6. Monteer een bovengewicht op het gewicht van de
maaieenheid met 2 inbusschroeven
7. Voor het monteren van het middelste maaidek moet u
de voetsteun omhoog klappen zodat u toegang heeft
tot de plaats van het middelste maaidek
(Figuur
11).
g016294
3. Inbusschroeven
(Figuur
11).
(Figuur
12).
VOORZICHTIG
Uw vingers kunnen bekneld raken als de
voetsteun dichtklapt.
Houd uw vingers uit de buurt van het gebied
waar de voetsteun terug kan klappen terwijl
deze open staat.
1
1. Voetsteun – gesloten
8. Plaats het maaidek onder de ophangarm.
9. Zorg ervoor dat de vergrendelingen op de ophangarm
omhoog wijzen (dus open staan)
ophangarm omlaag zodat de stang ervan over de stang
aan de bovenkant van het maaidek valt
1. Vergrendeling – gesloten
stand
2. Stang van ophangarm
17
2
Figuur 12
2. Voetsteun – geopend
(Figuur
13), druk de
(Figuur
1
2
Figuur 13
3. Vergrendeling – geopende
stand
g014602
14).
3
g014609
