MONTAGE DEFLECTORSET - 18 m
(Accessoire)

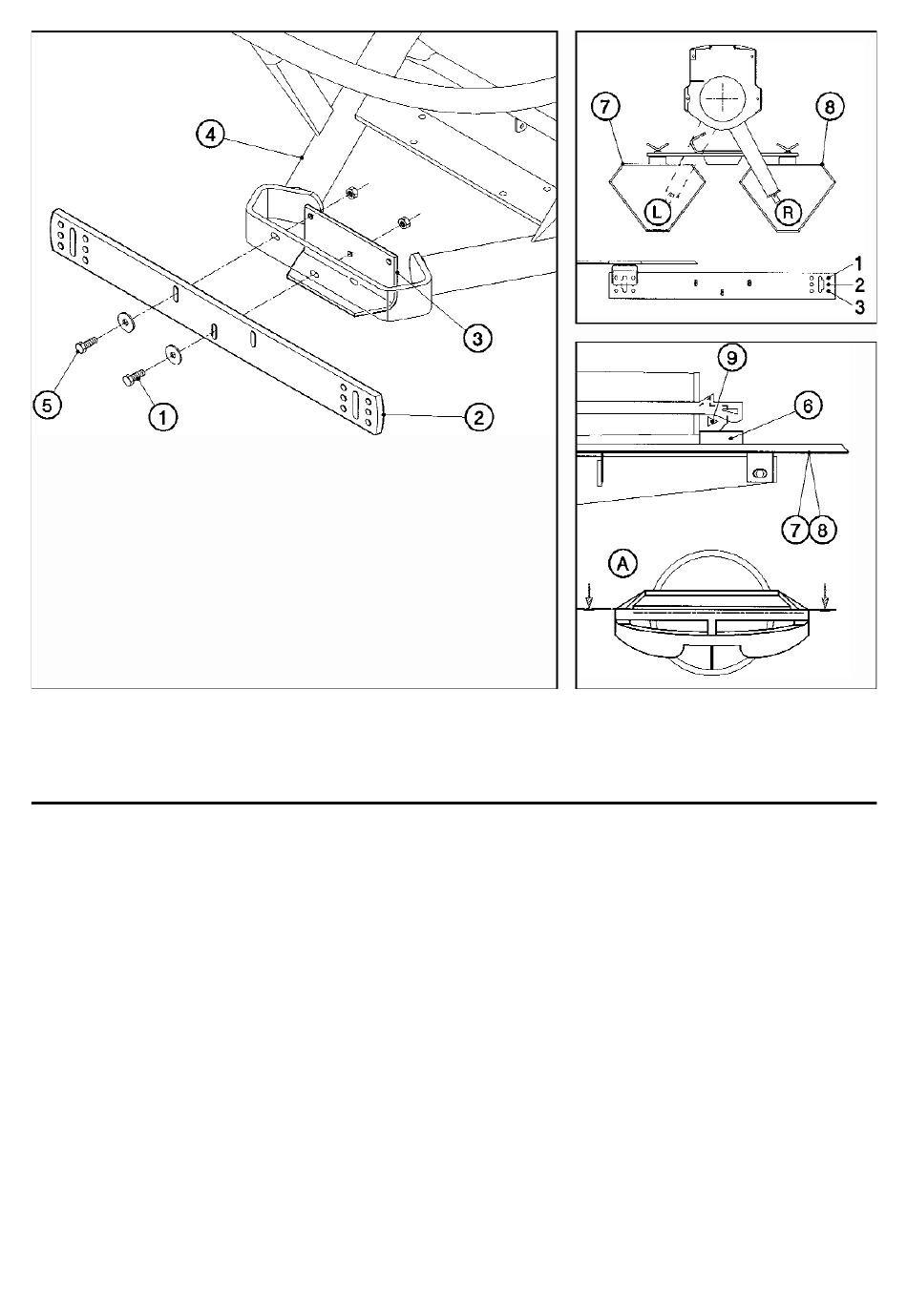

– Monteer de middenbout (1) van de dwarsstrip (2) hand-
vast. Zet met dezelfde bout de hoeklijn (3) vast aan het
frame (4). Monteer ook de bouten (5) handvast.
– De dwarsstrip (2) en de platen (7 + 8) moeten even-
wijdig aan de strooipijp gemonteerd worden (in de
uiterste linker en rechter stand).
– Meet de juiste hoogte van de platen (7 + 8) t.o.v. de
onderzijde van het schot (9) met de pijp in de uiter-
ste linker- en rechterstand. Gebruik hiervoor de
afstelmal (6).
TIP: Hang de afstelmal (6) na het afstellen van de
platen aan de opvanghaak voor de koppelas. Zo
heeft u de mal altijd bij de hand.
Ga nu als volgt te werk:
– Controleer of de strooipijp goed gemonteerd is en of
de strooibeugel goed recht zit (A). Draai de bouten
van de pijp vast met een aanhaalmoment van 80
Nm (8 kgm).
20
– Zet de strooipijp in de uiterste linker positie en con-
troleer de afstand tussen de plaat (7) en de onderzij-
de van het schot (9) met de afstelmal (6). Draai de
bout aan de linkerzijde handvast.
– Zet de strooipijp in de uiterste rechter positie en
controleer de afstand tussen de plaat (8) en de
onderzijde van het schot (9) met de afstelmal (6).
Draai de bout aan de rechterzijde handvast.
– Controleer nu met de afstelmal (6) nogmaals de
afstand tussen de platen en de onderzijde van de
pijp in de uiterste linker- en rechter positie. Trek de
drie bouten vast met 80 Nm (8 kgm).
– Monteer de deflectorplaten (7 + 8) in gat 1, 2 of 3,
afhankelijk van de te verstrooien kunstmestsoort.
Zie ook de afstelinstructies.
Stand 1 = bovenste gat
Stand 2 = middelste gat
Stand 3 = onderste gat
