12 Specifieke afstelling
12.1

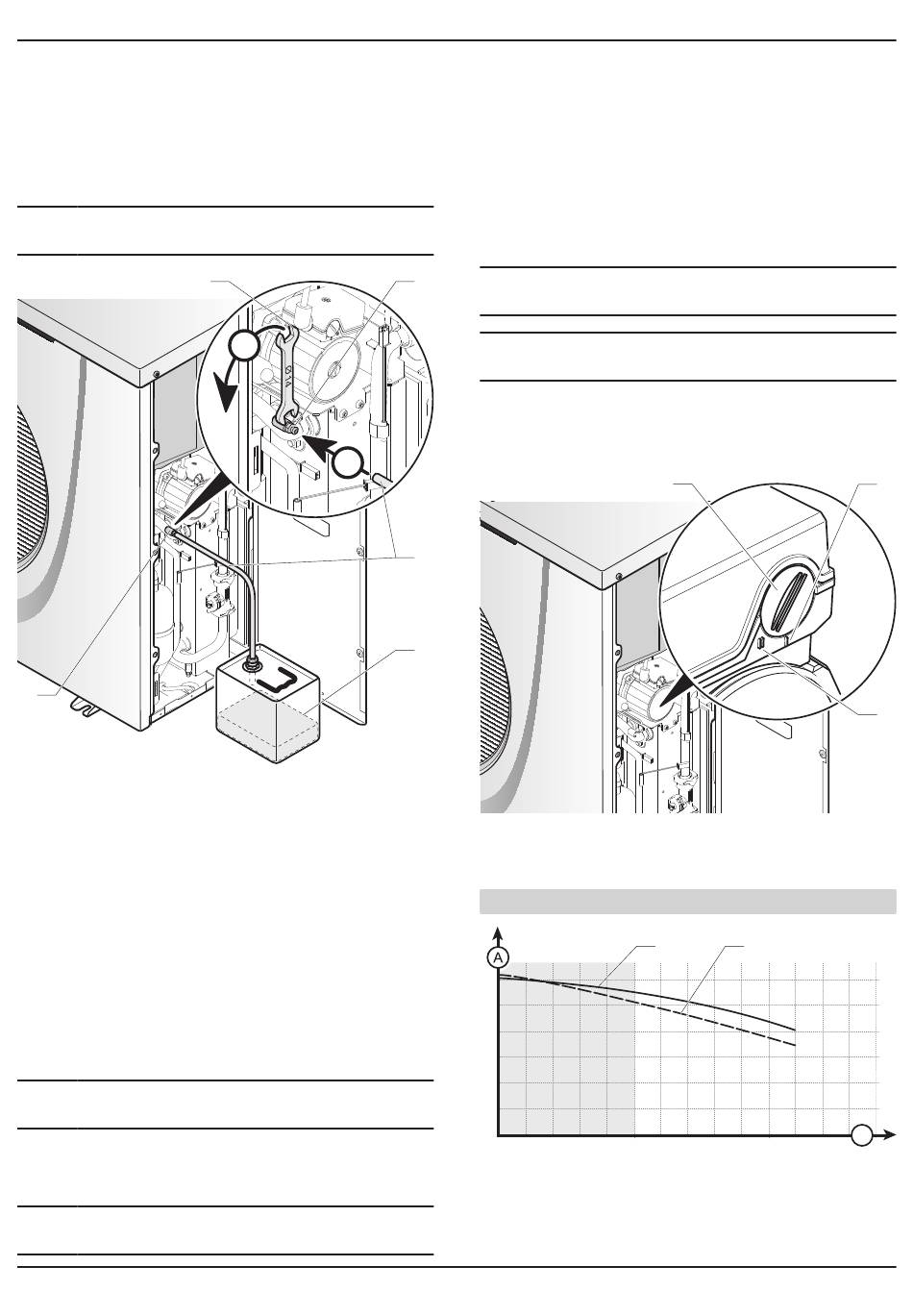

Warmtepompcircuit ontluchten
Met deze ontluchtfunctie kunt u de lucht die aanwezig is in het
warmtepompcircuit aftappen.
i
Als de zwembadoptie is geÏnstalleerd op het systeem,
zet u de driewegklep van de kit in de stand AUTO.
1
Legende
1
Luchtaftapkraan
2
Platte sleutel Ø 14 mm (*)
3
Slang
4
Bak (*)
(*)
Niet meegeleverd
• Sluit het uiteinde van de slang (3) aan op de aftapkraan (1).
• Steek het andere uiteinde van de slang (3) in een bak (4) om
eventuele resten van het water/glycol mengsel op te vangen.
• Start het proces van de ontluchting op van de regelkast.
• Open, met behulp van een platte sleutel (2), de kogelkraan
(1) kwartdraai om de lucht in het warmtepompcircuit te
verwijderen, sluit de kraan dan weer snel (om het circuit niet
leeg te laten lopen).
Het ontluchten kan een drukvermindering in het
b
warmtepompcircuit veroorzaken.
• Zorg ervoor dat de druk van het warmtepompcircuit tussen
1,5 en 2 bar ligt. Zo niet, vul het circuit dan bij met water/
glycol mengsel.
Sluit de ontluchters van het warmtepompcircuit
b
zodra de ontluchting voltooid is.
0020111743_01 - 12/10 - AWB
2
B
A
12.2
Warmtepompcircuit debiet
De warmtepomp is ontworpen om te werken vanaf een debiet
(volumestroom) van 750 l/h. Als het debiet lager is dan 500 l/h,
stopt de warmtepomp. Het verwarmingscomfort blijft zo altijd
gegarandeerd, maar de energiebesparing is niet optimaal.
Om het debiet van het water gemakkelijker te controleren, is
de warmtepomp voorzien van een stromingssensor. Het debiet
van het warmtepompcircuit kan rechtstreeks op de regelkast
afgelezen worden.
1
Het debiet van het warmtepompcircuit moet tussen
i
750 en 850 l/h liggen.
Als de installatie niet correct ontlucht is, is het mogelijk
i
dat het debiet varieert.
• Als u er niet in slaagt een debiet te bereiken tussen 750 en
850 l/h met behulp van de volumekraan de hydraulische
module, verander dan de snelheid van de pomp in de
warmtepomp.
3
4
Legende
1
Snelheidsschakelaar
2
Snelheid I
3
Snelheid II (fabrieksinstelling)
Beschikbare druk in het watercircuit
60
50
40
30
20
10
0
300
Legende
1
Meet het watercircuit bij 20°C
2
Meet het waterglycolcircuit (mengeling tot 30%) bij 20°C
A
Beschikbare druk (kPa)
B
Debiet in het circuit (l/h)
INSTALLATIE
1
1
2
600
900
1200
2
3
B
- 17 -
