10.3 Kalibratie Routines

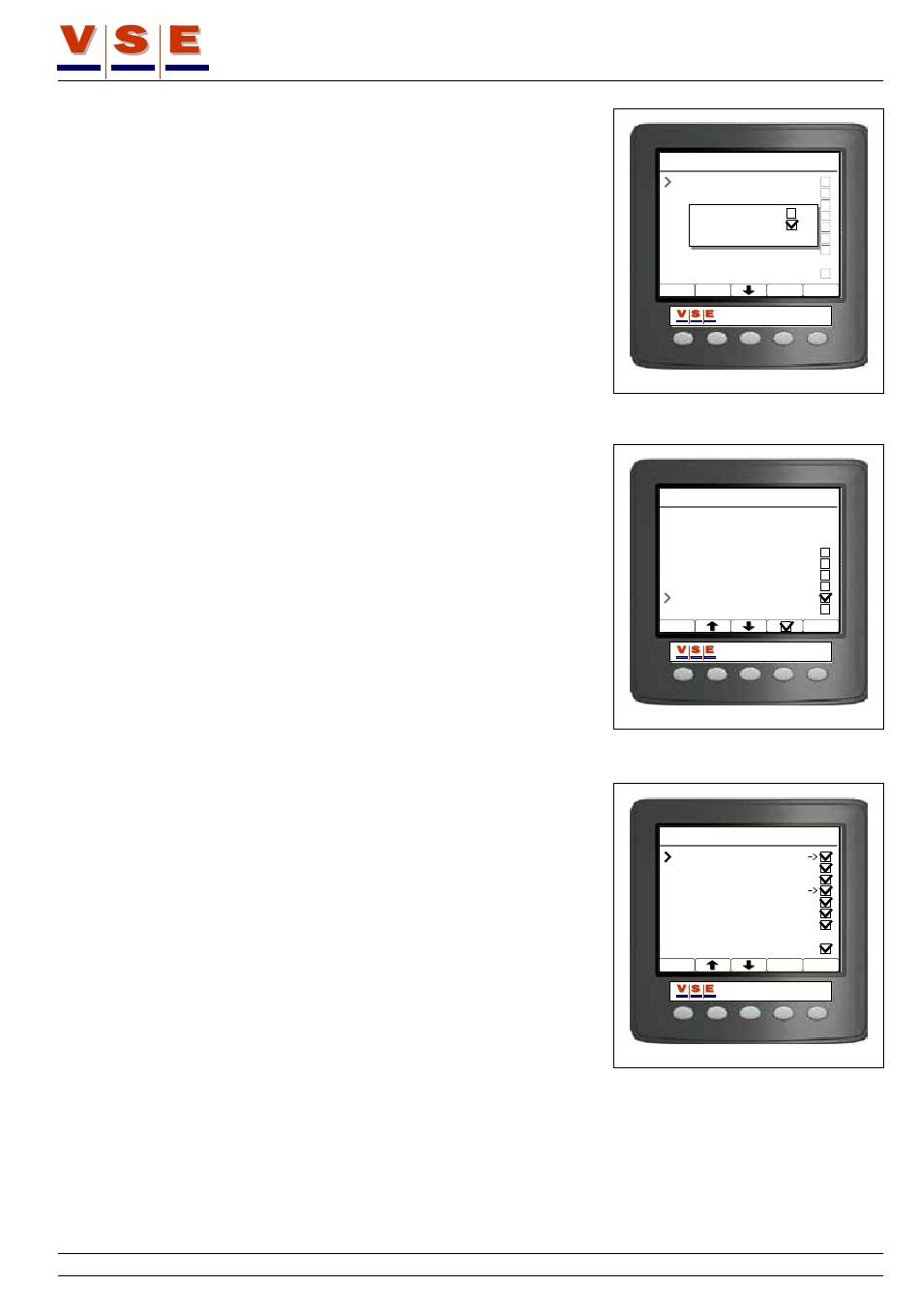

Wanneer in het kalibratie keuzemenu (Figuur 42) "Kalibratie
Routines" wordt geselecteerd, hangt het van de systeemstatus af
welk scherm zal verschijnen.
10.3.1 Kalibratie Routine niet gekalibreerd systeem
Dit scherm verschijnt wanneer een voertuig nog nooit gekalibreerd
is of wanneer een nieuwe ECU is geplaatst in een bestaand
voertuig (Figuur 45). Voor dat met de kalibratie gestart kan
worden, moet eerst een keuze gemaakt worden tussen "Rijdende
Kalibratie" of "Statische Kalibratie". Standaard staat "Statische
Kalibratie" aangevinkt. Rijdende kalibratie kan gebruikt worden
wanneer er geen mogelijkheid is om de ETS assen op te krikken.
Voor gedetailleerde informatie over het kalibreren, zie de kalibratie
instructie van het betreffende voertuig.
10.3.2 Kalibratie Routine gekalibreerd systeem
Wanneer aan een voertuig gewerkt is of een onderdeel van het
ETS systeem is vervangen, kan het nodig zijn dat bepaalde
kalibratie routines nogmaals gedaan moeten worden. Dit om zeker
te stellen dat de werkzaamheden geen invloed op de al eerder
opgenomen kalibratie data heeft. Als de kalibratie routine gekozen
wordt bij een ETS systeem dat al gekalibreerd was, verschijnt
een scherm met een keuzelijst van verschillende ETS onderdelen
(Figuur 46). Doormiddel van de pijltjestoetsen (Knop 2 en 3) kan
gekozen worden welk onderdeel gewijzigd of vervangen is. Met
Knop 4 kan een vinkje gezet worden bij het gekozen onderdeel.
Wanneer alle gewijzigde of vervangen onderdelen zijn aangevinkt,
kan met de [OK] toets (Knop 5) de keuze worden bevestigd. Hierna
verschijnt het scherm met de Kalibratie Routines (Figuur 47). De
pijltjes voor de aanvinkkaders geven aan welke kalibratie routines
dienen worden uitgevoerd.
Voor gedetailleerde informatie over het kalibreren, zie de kalibratie
instructie van het betreffende voertuig.
Electronic Truck/Trailer Steering - Apr, 2009
All rights are reserved. Reproduction in whole or in part is prohibited without the written consent of the copyright owner.
Copyright © V.S.E. Vehicle Systems Engineering B.V. – Veenendaal, The Netherlands – www.v-s-e.nl
Gebruikershandleiding diagnose display ETS
P/N: A07954.0.03.A. NL
Kalibratie Routines
Elektrische Test
Hydraulische Test
ASF kalibratie
Rijdende Kalibratie
ASE1 Kalibration
Statische Kalibratie
ASE22 Calibration
Luchttestt
Y-Test
Kalibratie Compleet
Autorisatie niveau: 2, 3
Gedane Aanpassingen
Aan welke van de volgende
onderdelen zijn aanpassingen
?
gedaan
Elektrisch
Hydraulisch kleppen
Hydraulisch leiding
ASF
ASE1
ASE2
ESC
ESC
Autorisatie niveau: 2, 3
Kalibratie Routines
Elektrische Test
Hydraulische Test
ASF Kalibratie
ASE1 Kalibratie
ASE2 Kalibratie
Luchttest
Y-Test
Kalibratie Compleet
ESC
ESC
Autorisatie niveau: 2, 3
1-1-4-2
OK
OK
Dynamic System Control
Figuur 45
1-1-4-3
?
OK
OK
Dynamic System Control
Figuur 46
1-1-4-2
OK
OK
Dynamic System Control
Figuur 47
Pag.25
