NL
MONTAGEPRINCIPE
AANWIJZING
Onder de Shelf zijn afstandstukken met en zonder pennen en met en zonder klittenband
gemonteerd. De buitenste afstandstukken hebben altijd pennen die in de boringen in de
Horizontal Beams moeten worden gestoken. De afstandstukken worden daarna met klit-
tenband aan de Horizontal Beams bevestigd. Er is niet op alle afstandstukken klittenband
gemonteerd.
4.2 Montageprincipe Screen

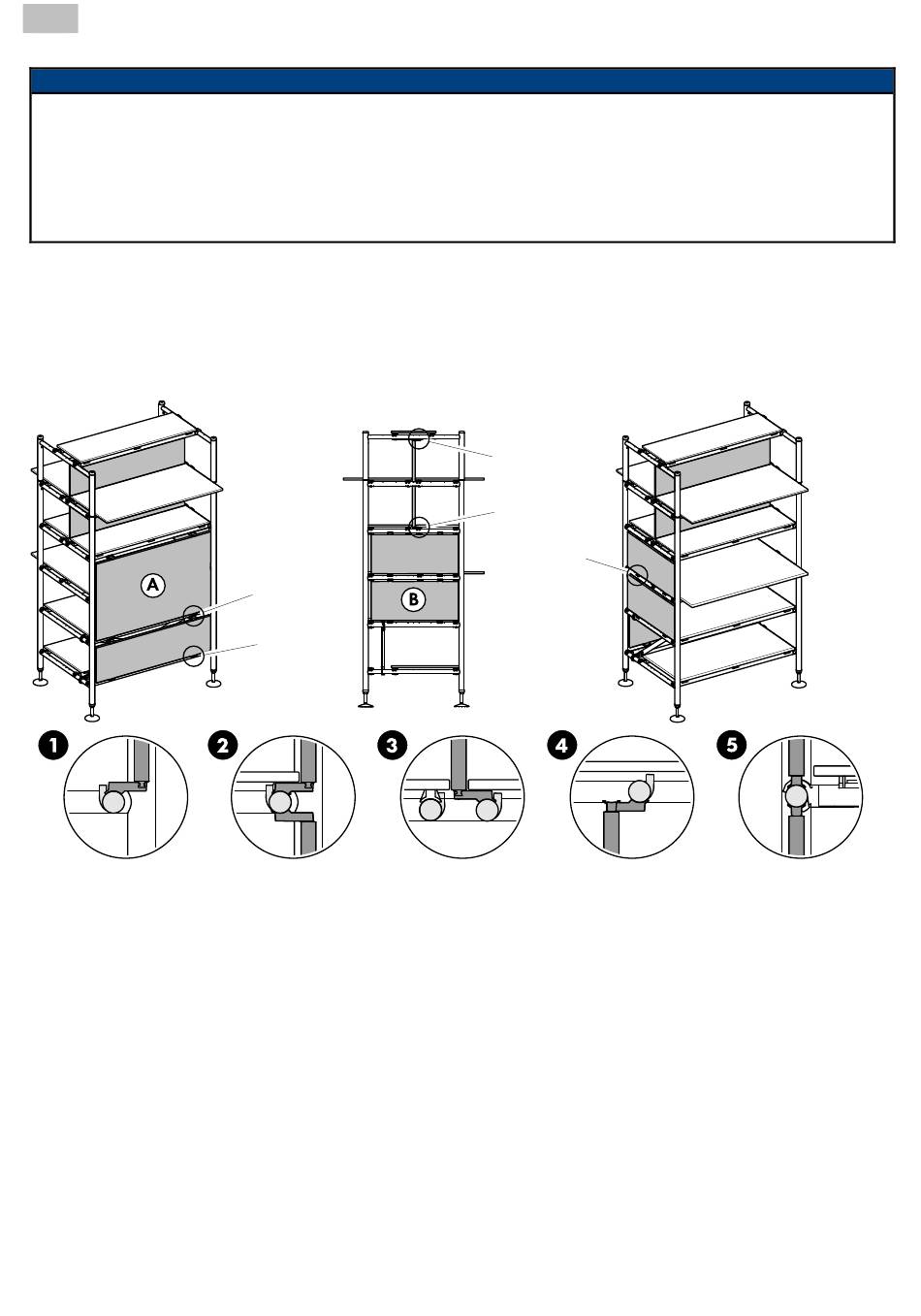

Voorbeelden mogelijke montageposities van Screens: → Montageposities kunnen
op elke plaats zijn.
A = Screen tussen Frames (lengterichting)/B = Screen tussen Frames (dwarsrichting)
1. Screen (A) met versprongen houders buiten tussen twee frames. Omdat hier nog geen
Horizontal Beam aanwezig is, moet een extra Horizontal Beam worden aangebracht.
2. Screen (A) met versprongen houders buiten tussen twee frames. Hier kan de Horizontal
Beam door de Shelf worden gebruikt De Horizontal Beam kan tegelijkertijd voor een
Screen van boven en een Screen van onderen worden gebruikt.
3. Screen (A) met versprongen houders binnen tussen twee Frames. Hier kan de Horizontal
Beam door de Shelf worden gebruikt
12/40
2
1
4
3
5
2023, 62913590/G
