Gebruik bij het aansluiten van de voeding altijd
een stopcontact dat is aangesloten op een
aardlekschakelaar (RCD).
1.
Lees en begrijp de instructies over het laadstation.
Onderzoeken waar het laadstation moet
Zie
worden geplaatst op pagina 13 .
2.
Plaats het laadstation in het geselecteerde gebied.
Let op:
Bevestig het laadstation pas aan de
grond met de schroeven nadat de geleidingsdraad
is geïnstalleerd. Zie
op pagina 18 .
3.
Sluit de laagspanningskabel aan op het
laadstation.
4.

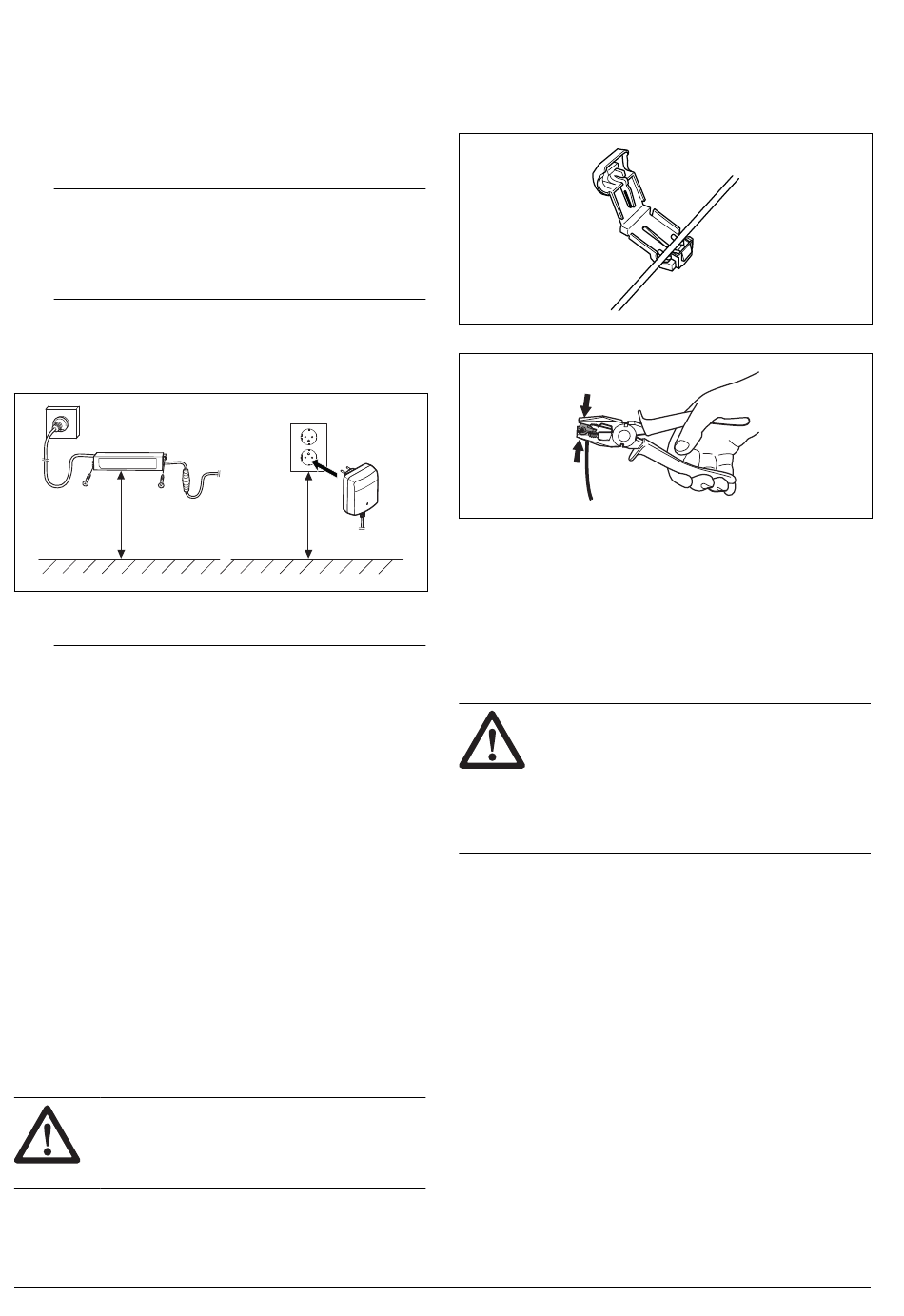

Zet de voeding op een minimale hoogte van 30
cm/12 inch.
min 30 cm / 12"
5.
Sluit de voedingskabel aan op een stopcontact van
100-240 V.
Let op:
Het product kan in het laadstation
worden geplaatst om op te laden terwijl u
de begrenzingsdraad en de geleidingsdraad
installeert.
6.
Plaats de laagspanningskabel met staken in
de grond of graaf de kabel in. Zie
positioneren met krammen op pagina 19 of De
begrenzingsdraad of geleidingsdraad ingraven op
pagina 19 .
7.
Sluit de draden aan op het laadstation
nadat de installatie van de begrenzingsdraad
en de geleidingsdraad is voltooid. Zie
begrenzingsdraad installeren op pagina 18 en De
geleidingsdraad installeren op pagina 18 .
8.
Bevestig het laadstation aan de grond
met de meegeleverde schroeven nadat
de geleidingsdraad is geïnstalleerd. Zie
Veiligheidsinstructies voor bediening op pagina 4 .
3.5.3 De begrenzingsdraad installeren
OPGELET:
niet op tot een spoel. De spoel veroorzaakt
interferentie met het product.
18 - Installatie
De geleidingsdraad installeren
De draad
De
Wikkel resterende draad
1.
Plaats de begrenzingsdraad rond het volledige
werkgebied. Start en voltooi de installatie achter
het laadstation.
2.
Open de connector en leg de begrenzingsdraad in
de connector.
3.
Sluit de connector met een tang.
4.
Snijd de begrenzingsdraad 1-2 cm/0.4-0.8 inch
boven elke connector.
5.
Druk de rechterconnector op de metalen pen van
het laadstation met de markering "R".
6.
Druk de linkerconnector op de metalen pen van
het laadstation met de markering "L".
3.5.4 De geleidingsdraad installeren
OPGELET:
of een kroonsteentje geïsoleerd met
isolatietape levert geen adequate lassen op.
Het vocht in de grond zorgt ervoor dat de
draden gaan oxideren, waardoor het circuit
na een tijdje wordt onderbroken.
1.
Open de connector en leg de draad in de
connector.
2.
Sluit de connector met een tang.
3.
Knip de geleidingsdraad 1-2 cm/0.4-0.8 inch boven
elke connector af.
4.
Druk de geleidingsdraad door de sleuf in de plaat
van het laadstation.
5.
Druk de connector op de metalen pen van het
laadstation met de markering "G".
6.
Ontkoppel het laadstation van het stopcontact.
7.
Plaats het uiteinde van de geleidingsdraad in het
oogje op de begrenzingsdraad.
8.
Knip de begrenzingsdraad door met een
draadtang.
Een tweeaderige kabel
1886 - 001 - 01.02.2023
