Productomschrijving
Gebruik
De vacuümpomp kan gebruikt worden voor het
–
aanzuigen
van
–
niet explosieve gassen en dampen
De vacuümpomp mag alleen worden gebruikt zoals contractueel over-
eengekomen met Busch. Het te verpompen medium, de bedrijfsvloei-
stof en het temperatuurbereik daarvan mogen niet worden gewijzigd
zonder voorafgaande schriftelijke toestemming van Busch.
Maximaal toelaatbare temperaturen:
droog gas:
120 °C
verzadigde damp:
100 °C
bedrijfsvloeistof:
80 °C
De vacuümpomp is bedoeld om te worden geplaatst in een niet-explo-
siegevaarlijke omgeving.
De vacuümpomp is thermisch geschikt voor continubedrijf.
De vacuümpomp is niet einddrukvast. Bedrijf met een dichte aanzuig-
leiding zal de vacuümpomp beschadigen.
Werkingsprincipe
De vacuümpomp werkt volgens het vloeistofringprincipe.
Bij stilstand dient het pomphuis (g) ongeveer tot het middelpunt van
de as gevuld te zijn met een bedrijfsvloeistof (gewoonlijk water). Bij het
LA 0053-1111 A, LB 0063-1011 A
0870150642
starten van de vacuümpomp, duwt de waaier de vloeistof naar de rand
van de behuizing, waar het een vloeistofring vormt die binnen de
pompbehuizing draait. Deze vloeistofring dicht de ruimte tussen de
waaier (h) en de behuizing (g) af. In de 12 uur positie raakt de vloei-
stofring de naaf van de waaier (h). Door de rotatie van de waaier te-
gen de klok in (bekeken vanaf de niet-gedreven zijde), beweegt de
vloeistofring van de naaf af en creëert daardoor een ruimte waarin het
gas via de inlaat opening (e) aangezogen kan worden (ongeveer vanaf
de 11 uur tot 8 uur positie). De kamer, omringd door de naaf, de vloei-
stofring en twee aangrenzende waaierbladen, haalt het maximale volu-
me in de 6 uur positie. Terwijl de waaier blijft draaien,komt de
vloeistofring dichter bij de waaiernaaf, het volume van de ruimte
neemt af en de ingesloten gas wordt uitgestoten door de uitlaat
(f)(ongeveer vanaf de 3 uur positie tot de 12 uur positie). Deze volgor-
de wordt herhaald voor elke kamer tussen twee waaierbladen met elk
omwenteling.
De bedrijfsvloeistof absorbeert tevens de compressie- en condensatie-
warmte (bij het verpompen van verzadigde media).
Het regelen van het vloeistofniveau en de temperatuur van de bedrijfs-
vloeistof zijn essentieel voor het goed functioneren van de
vacuümpomp. Het hoofdstuk Installatievoorwaarden (Ú pag. 5) geeft
advies en verklaart de kenmerkende installatie opties.
Twee trappen, die beiden volgens het bovenstaande principe werken,
zijn voor het bereiken van een betere einddruk/verschildruk achter el-
kaar geschakeld.
Koeling
De vacuümpomp wordt gekoeld door
–
de luchtstroming van het ventilatorrad van de aandrijfmotor

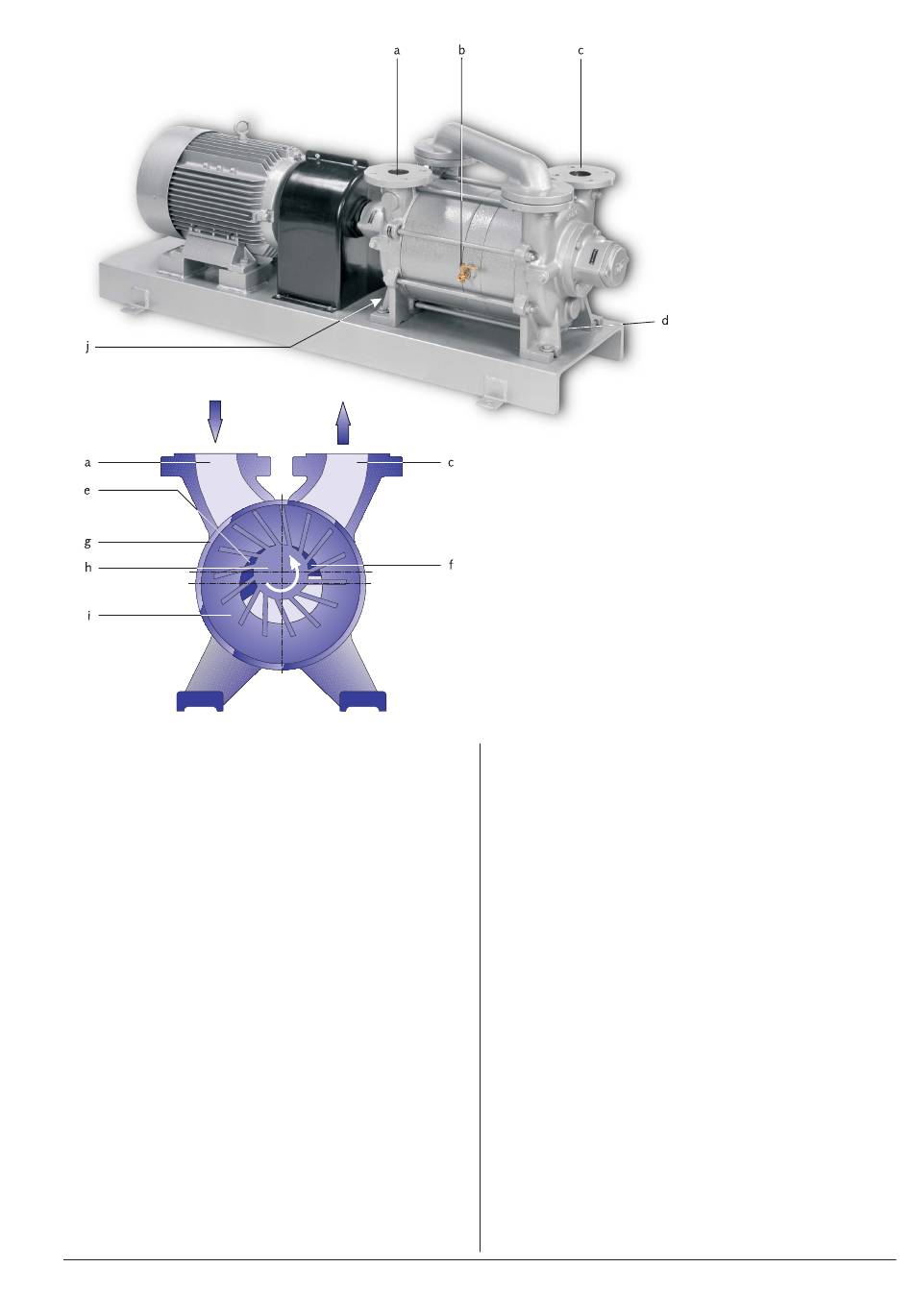

a
Inlaataansluiting
b
Niveaucontroleplug
c
Gasuitlaat
d
Aftap
e
Zuigkamer
f
Drukkamer
g
Behuizing
h
Impeller
i
Vloeistofring
j
Vloeistofvulopening
Productomschrijving
pagina 3
