Opmerking: Maak de toevoerslangen van de
spuitboom voorzichtig los. De slangen kunnen nog
vloeistoffen met chemicaliën erin bevatten.

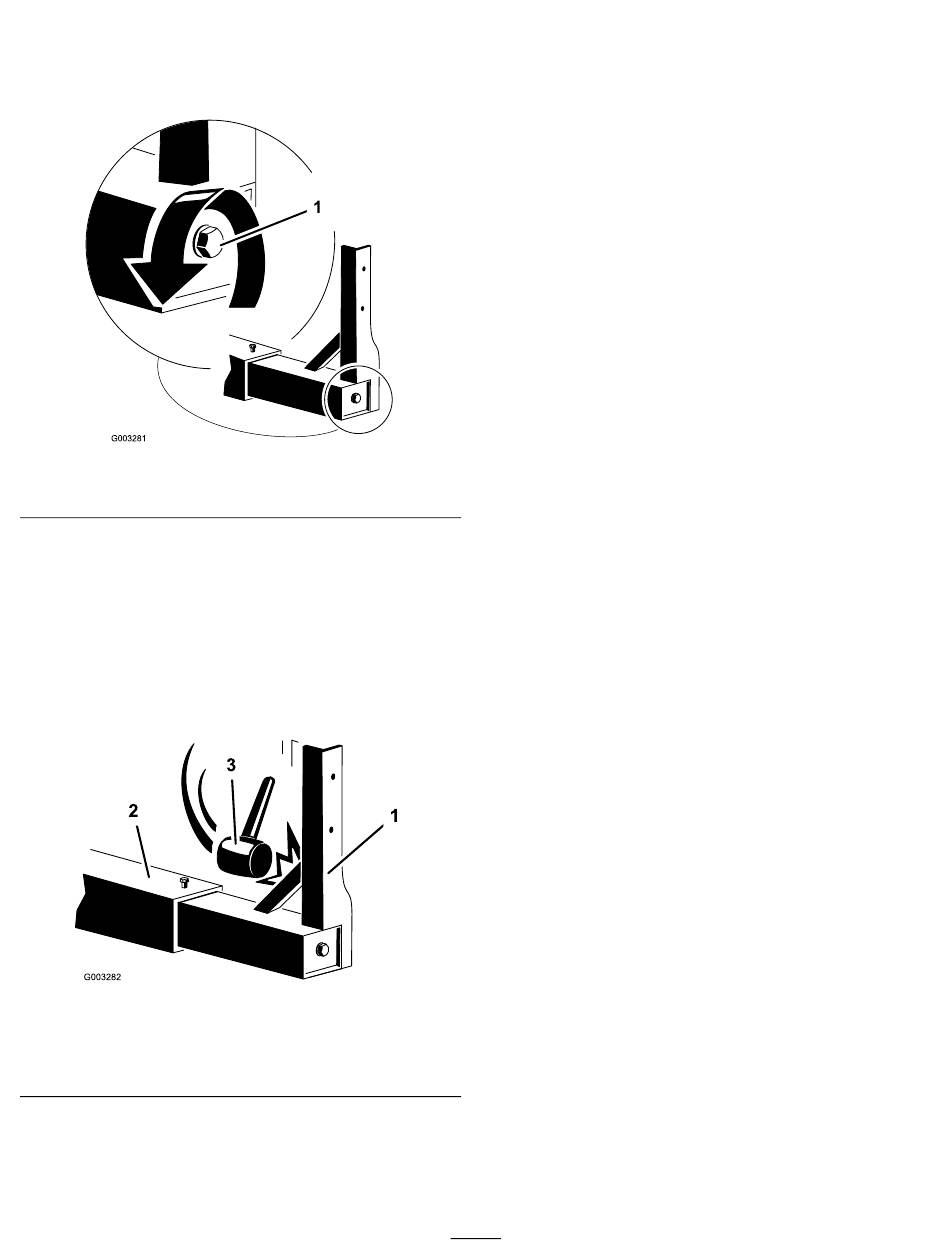

5. Zet de bouten van het spuitboomframe maximaal 3
slagen los (Figuur 1).
1. Bout van spuitboomframe
6. Tik het frame naar buiten met een plastic of rubberen
hamer tegen de staander (Figuur 2).
Belangrijk: Draai de framebout niet meer dan 3
slagen in één keer los. De wig in de huls van het
spuitboomframe kan loskomen van de staander
en zo de juiste montage van de nieuwe staander
verhinderen.
7. Herhaal stappen 5 en 6 tot de staanders van het
spuitboomframe loskomen.
1. Staander van
spuitboomframe
2. Huls van spuitboomframe
8. Verwijder de spuitboom en bewaar deze om plaats te
maken voor de montage van de nieuwe spuitboom.
Opmerking: Bewaar alle onderdelen. U zult een deel
van het bevestigingsmateriaal en onderdelen van de oude
Figuur 1
Figuur 2
3. Hamer
spuitboom nodig hebben om de nieuwe spuitbomen te
monteren.
