4.3 Analoge functie
De analoge uitgang kan worden ingesteld:
• 4���20 mA ([OU2] = [I] of
• 0���10 V ([OU2] = [U])�
Analoog meetbereik voor PN3004 = 0���10 bar�
5 Montage
Voor de montage en demontage van het apparaat: eerst controleren of de
installatie drukloos is�
► Apparaat in een procesaansluiting G¼ plaatsen�
► Stevig vastdraaien�
6 Elektrische aansluiting
Het apparaat mag uitsluitend door een elektromonteur worden geïnstal-
leerd�
Houdt u zich aan de nationale en internationale voorschriften voor het
opzetten van elektrotechnische installaties�
Voeding conform EN50178, SELV, PELV�
► Installatie spanningsvrij schakelen�

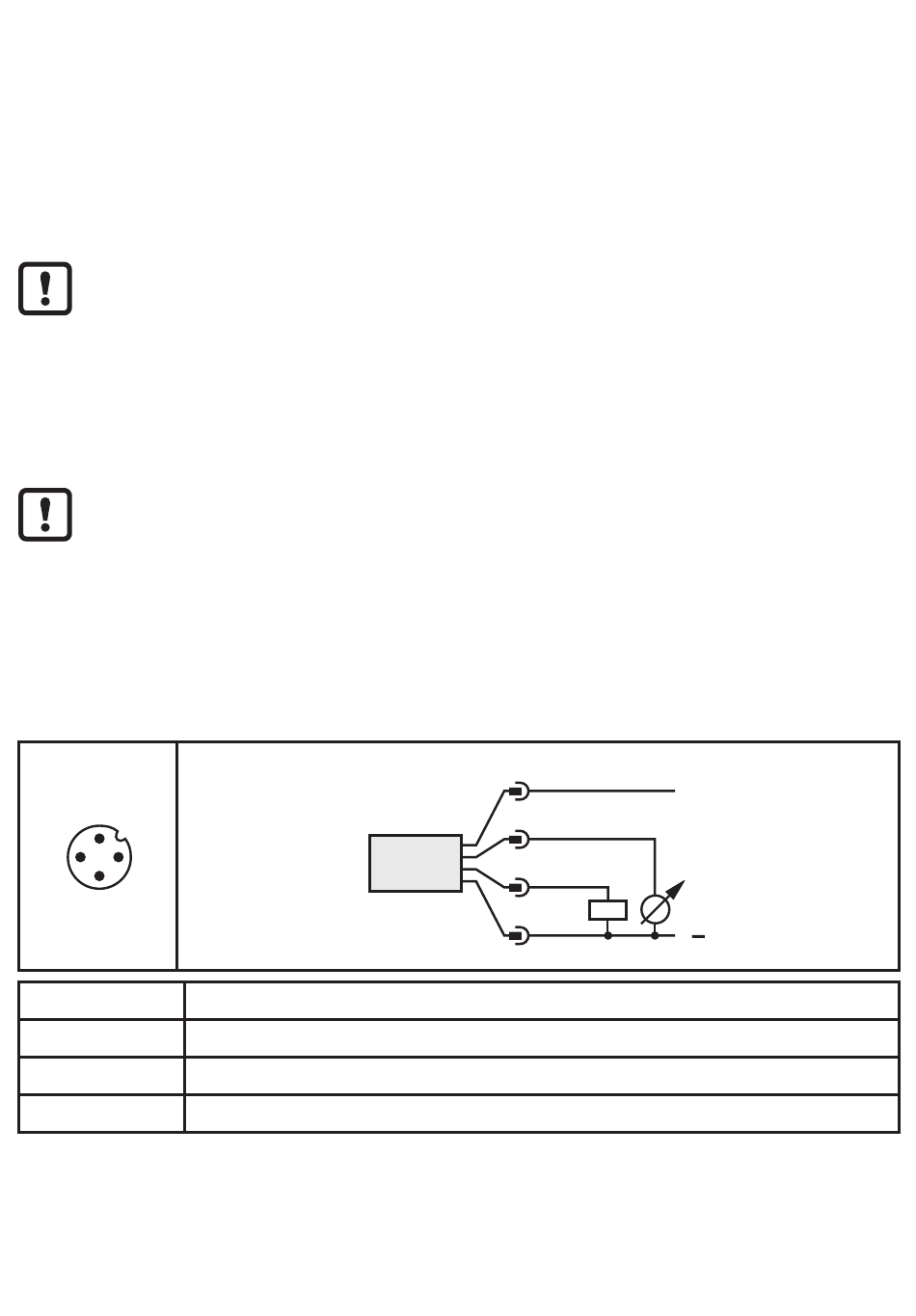

► Apparaat op de onderstaande wijze aansluiten:
2
1
3
4
Pin 1
Pin 3
Pin 4 (OUT1)
Pin 2 (OUT2)
Aderkleuren bij ifm-contrastekkers:
1 = BN (bruin), 2 = WH (wit ), 3 = BU (blauw), 4 = BK (zwart)
6
Ub+
Ub-
Binaire schakeluitgang drukbewaking
Analoge uitgang voor systeemdruk
1
BN
2
WH
4
BK
2: OUT2
3
BU
4: OUT1
L +
L
