Oliebrander
De ontstekingstransformator met vlamherkenning is een hoogfre-
quente ontstekingsinrichting met een schommelfrequentie van ong.
15 - 20 kHz. De vlam van de brandstof-luchtvermenging wordt via
een speciale schakeling via de ontstekingselektroden gedetecteerd.
Bij aanwezigheid van vlammen wordt tussen de ontstekingselektro-
den en tegen de aarding een ionenstroom ingeschakeld. Het signaal
wordt in het ontstekingsapparaat geanalyseerd. Zo wordt aan de au-
tomatische ontsteking gemeld of er een vlam aanwezig is.
Het contact kan parallel met de vlambewaking worden gebruikt zon-
der deze te beïnvloeden.
Een lichtdiode geeft de bedrijfsstatus aan:
▪ 5 seconden na de branderopvraag wordt door een knipperende
led (knipperfrequentie 1 - 2 Hz) de gereedheid gemeld (voe-
dingsspanning is aanwezig, maar er is geen vlam).
▪ Wanneer de vlam is gedetecteerd, wisselt de led binnen de se-
conde van knipperen naar vast branden.
INFORMATIE
Wanneer de led knippert tijdens de werking van de bran-
der, is een onvoldoende aarding van de brander voor de
hand liggend.
▪ Beschermende aarde controleren.
▪ Wanneer de vlam dooft, wordt de led ong. 5 seconden uitgescha-
keld. Na deze 5 seconden begint de led weer te knipperen, waar-
door de gereedheid van de vlambewaking wordt aangegeven.
7.7
Oliebranderpomp en oliefilter
De oliebranderpomp is een zelfaanzuigende tandwielpomp, die als
tweestrengenpomp via een ontluchtingsoliefilter is aangesloten. In
de pomp zijn een aanzuigfilter en oliedrukregelaar geïntegreerd.
INFORMATIE
Ter bescherming van de oliepomp het microfilterelement
MC-7 gebruiken. Principieel alleen filters met max. 25 µm
gebruiken.

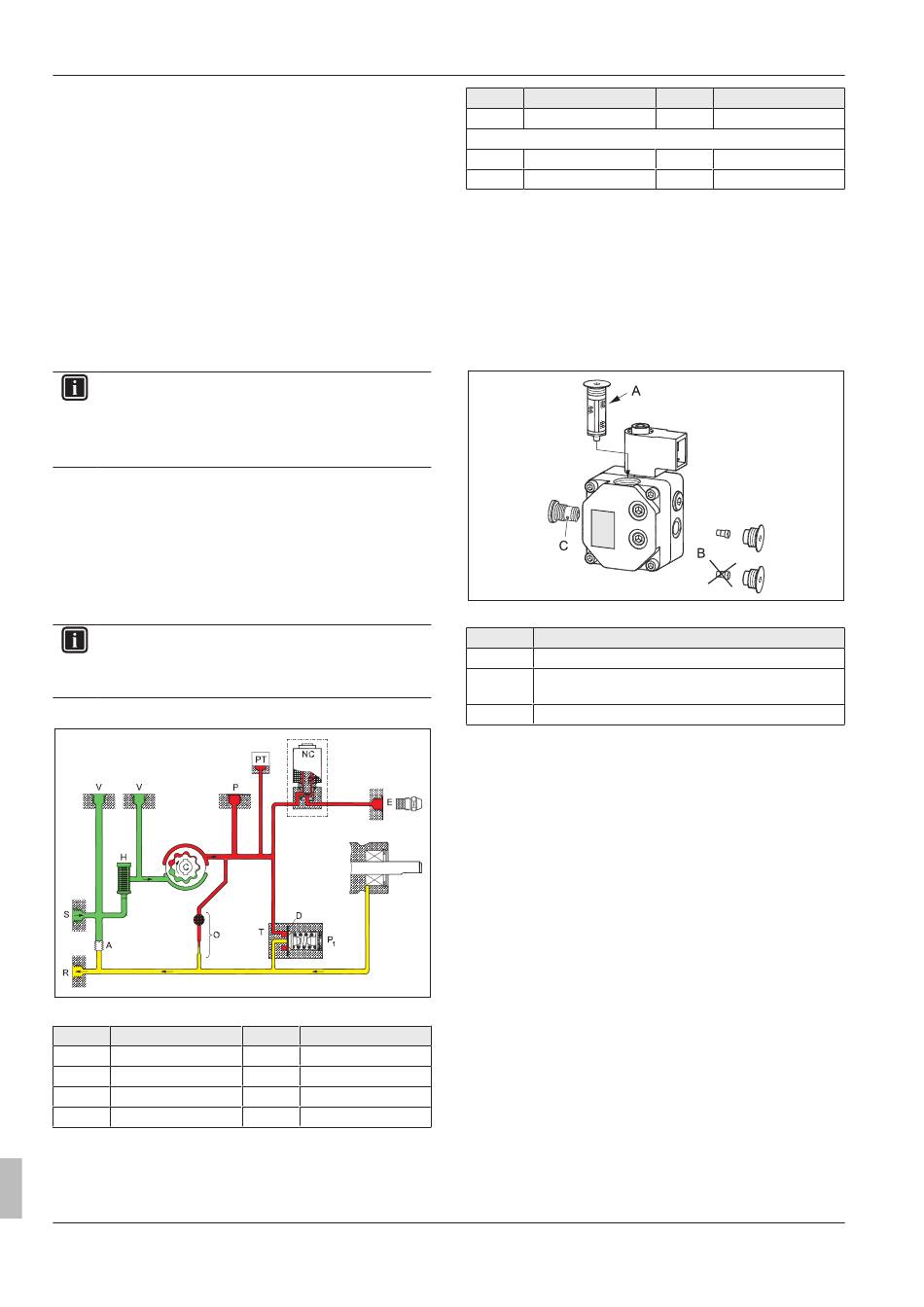

Functie oliebranderpomp
Afb 7-15
Functie oliebranderpomp
Pos.
Omschrijving
S
Aanzuigstomp
h
Filter
V
Vacuümaansluiting
O
Afdeekking
Installatie- en gebruikshandleiding
44
Pos.
Omschrijving
NC
Olie-magneetklep
E
Sproeieraansluiting
R
Retourstomp
P
Drukbegrenzer
1
Pos.
Omschrijving
P
Manometeraansluiting PT
rood
Druk
geel
Retourleiding
Tab. 7-10 Legenda bij
Afb 7-15
Van de aanzuigstomp (S) wordt olie door het filter (H) naar de tand-
wielset aangezogen doordat de druk wordt opgevoerd. Als er span-
ning op de NC-klep wordt gezet, gaat hij open en laat olie naar de
sproeieraansluiting stromen. De drukmeetomvormer (PT) meldt de
bereikte druk en het oliepomp-regelapparaat regelt samen met de
olie-/luchtverbandsbesturing het motortoerental. De geïntegreerde
drukbegrenzer voorkomt dat er een overdruk ontstaat. De instelling
af fabriek is 30 bar.
Filter vervangen
Afb 7-16
Filter vervangen
Pos.
Omschrijving
A
Filter
B
2-strengwerking, met bout / 1-strengwerking, zonder
bout
C
Afdekking met filter
Tab. 7-11 Legenda bij
Afb 7-16
1
Filter uit de oliebranderpomp draaien.
2
Nieuw filter in de oliebranderpomp plaatsen.
Pos.
Omschrijving
Drukmeetomvormer
groen
Aanzuigen
Daikin/ROTEX A2 F
Olieverbrandingsketel A2 F
