Deel 2: Overzicht van weergeven en instelwaarden

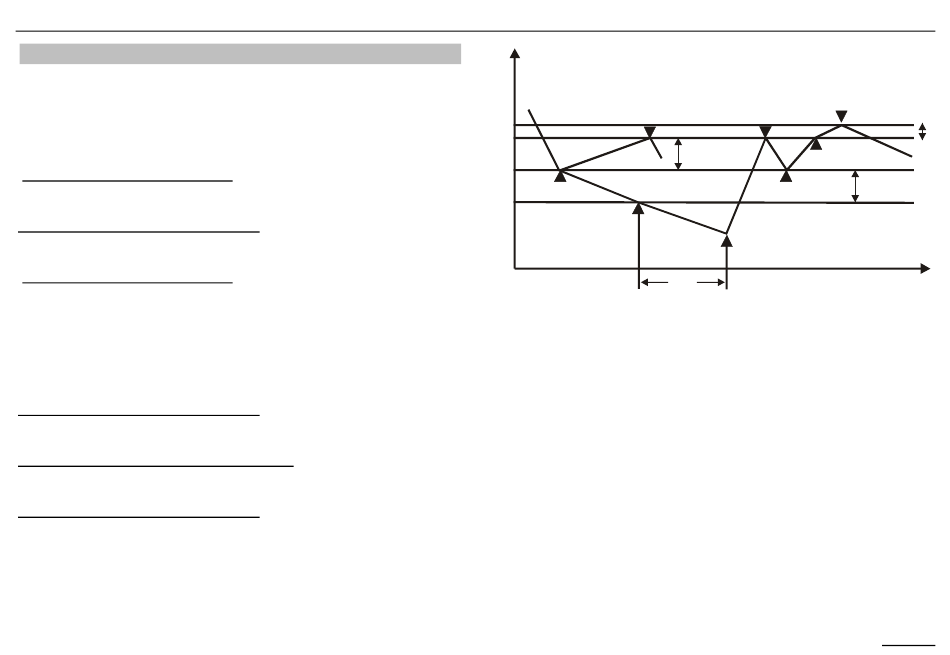

Schakelgedrag bij 2-trapsbranders
!
Dit schakelgedrag werkt ook voor het gebruik van twee
schakelende warmtebronnen via de branderrelais A6 en
A7.
Inschakelen van 1e brandertrap als de warmtebrontemperatuur
beneden de gewenste WP-temperatuur komt.
Uitschakelen van de 1e brandertrap als de gewenste temperatuur
met de BRANDER DIF waarde toeneemt.
Inschakelen van 2e brandertrap
- na start van de 1e brandertrap
- en daling met 5 K onder de gewenste temperatuur
(= start van de BLOKKEERTIJD)
- en afloop van de BLOKKEERTIJD
(= vrijgave 2e brandertrap)
Uitschakelen van de 2e brandertrap als de gewenste temperatuur
met de BRANDER DIF waarde toeneemt.
Weer inschakelen van de 2e brandertrap als de warmtebrontem-
peratuur beneden de gewenste WP-temperatuur komt.
Uitschakelen van de 1e brandertrap bij vrijgave van de 2e trap als
de gewenste temperatuur boven
[BRANDER DIF + HYSTER BR2] komt.
A
e
57°C
55°C
50°C
C
a
45°C
b
A Temperatuur van de warmtebron
B Tijd
C Gewenste temperatuur van de warmtebron
D BLOKKEERTIJD (inschakelvertraging 2e brandertrap)
E BRANDER DIF (dynamische schakelhysteresis)
F HYSTER BR2 (hysteresis voor de 2e warmtebron)
a
Trap 1 aan
b
Start van de inschakelvertraging 2e brandertrap
c
Trap 2 aan (vrijgave trap 2)
d
Trap 2 uit
e
Trap 1 uit (terugnemen van vrijgave trap 2)
MENU MONTEUR
e
d
E
d
c
c
D
F
5K
B
41
