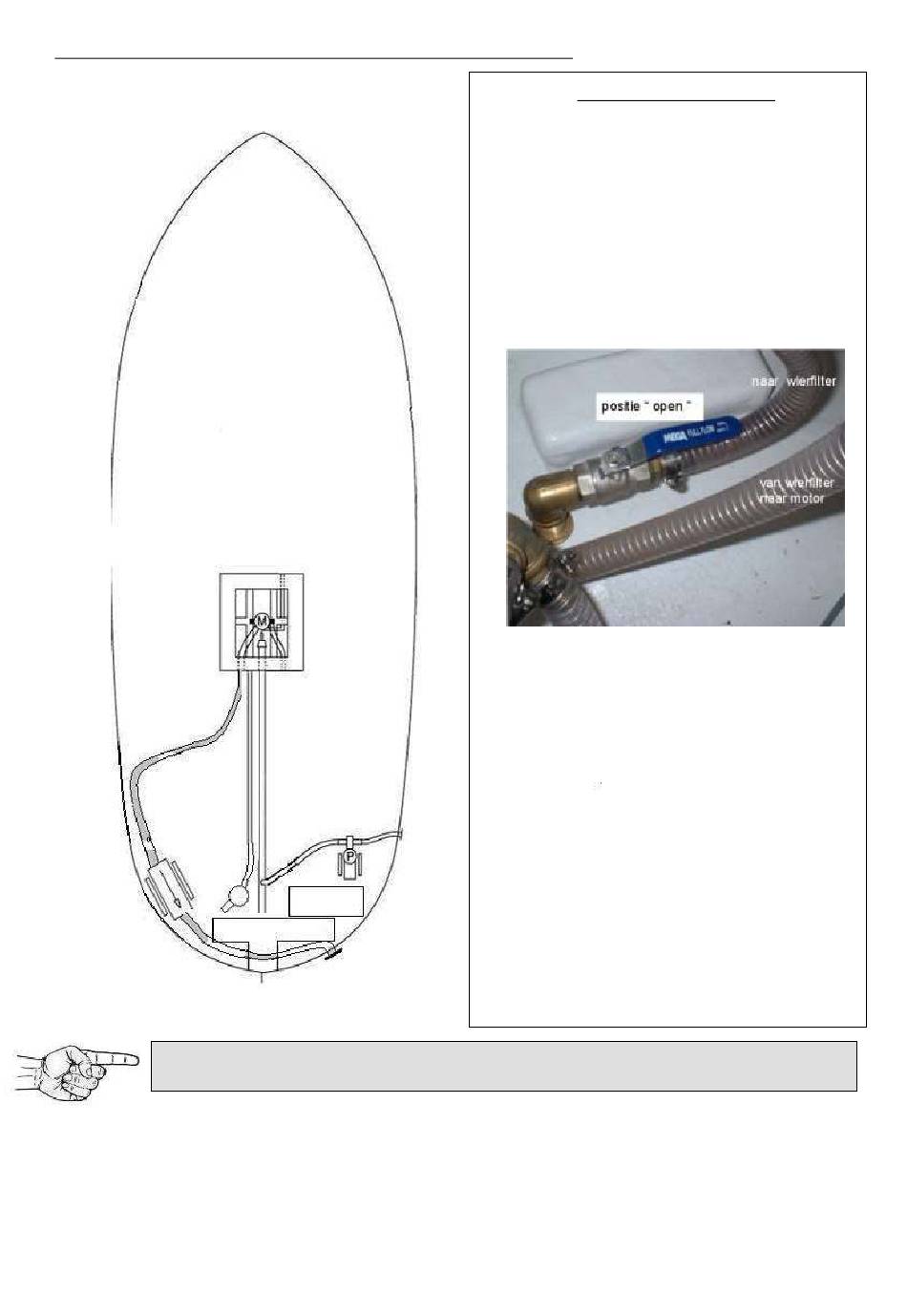

Schematisch overzicht van het motorkoel- en uitlaatsysteem
4
Lees het motorinstructieboekje betreffende dit hoofdstuk aandachtig door.
De werking van de impeller wordt nog eens uitgelegd op bladzijde 52 van deze
gebruikershandleiding, zeer belangrijk om te weten ! –wordt in de praktijk vaak vergeten!
3
W
5
Pagina 20 van 51
VERKORTE UITLEG
Wanneer u het deksel in het achterste
compartiment opent zie u de bilge van het
schip.
Waterschep ( 3 ) in de romp gemonteerd.
Daarboven is direct aangesloten een
kogelkraan ¾ " ( hoofdafsluiter ) ook wel
hoofdkraan genoemd.
Het aangezogen buitenwater wordt door de
slang naar het grofvuilfilter (wierfilter )
Van het wierfilter ( W )via een slang
richting impellerpomp (op de motor)
Zie voor de uitleg van de impeller ook
bladzijde 51
Door de warmtewisselaar op de motor gaat
het koelwater via de zwarte uitlaatslang
richting waterlock 4 ( demper )
Van het waterlock gaat het koelwater via
een uitlaatslang richting de uitlaat ( 5) ,
deze is aan de spiegel gemonteerd aan
stuurboordzijde.
