Vleugel
Middensluiter
Middensluiter monteren

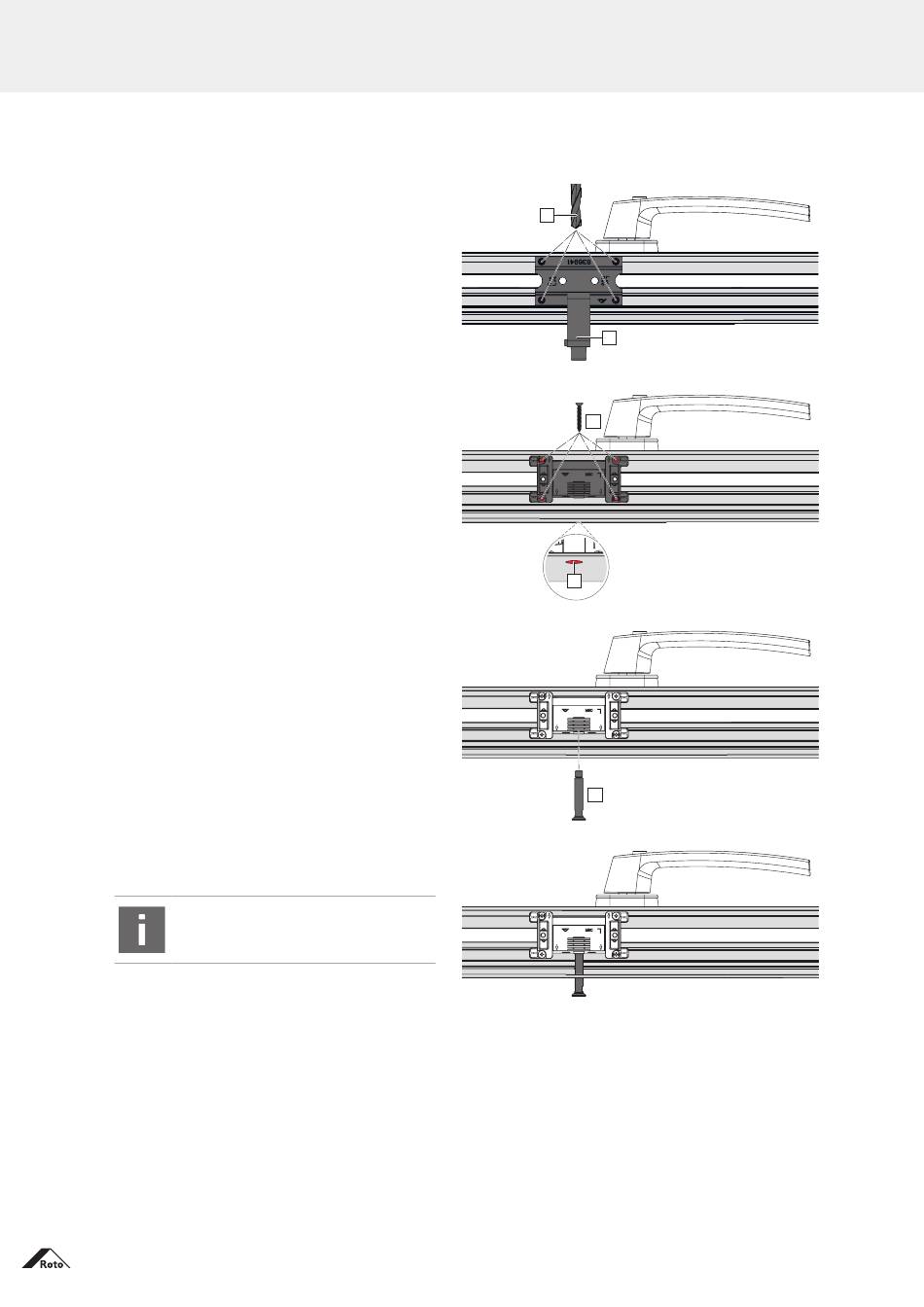

1. Boringen uitvoeren.
Boor [1]: Ø 14,0
Boor [2]: Ø 3,5
Afgebeeld: schema A, DIN L
2. Middensluiter zo plaatsen dat het gat voor de
sluitnok MB naar de boring [3] op de buitenzijde
van de vleugel toe wijst.
Met 4 schroeven [4] vastdraaien.
3. Sluitnok MB [5] in nokgeleiding plaatsen.
4. Sluitnok MB vastschroeven.
Gereedschap: steeksleutel SW 8
INFO
Sluitnok MB handvast aandraaien.
52 · 08 / 2020 · SUG_29_NL_v0
Patio Inowa - met soft-functie - aluminium
2
1
4
3
5
