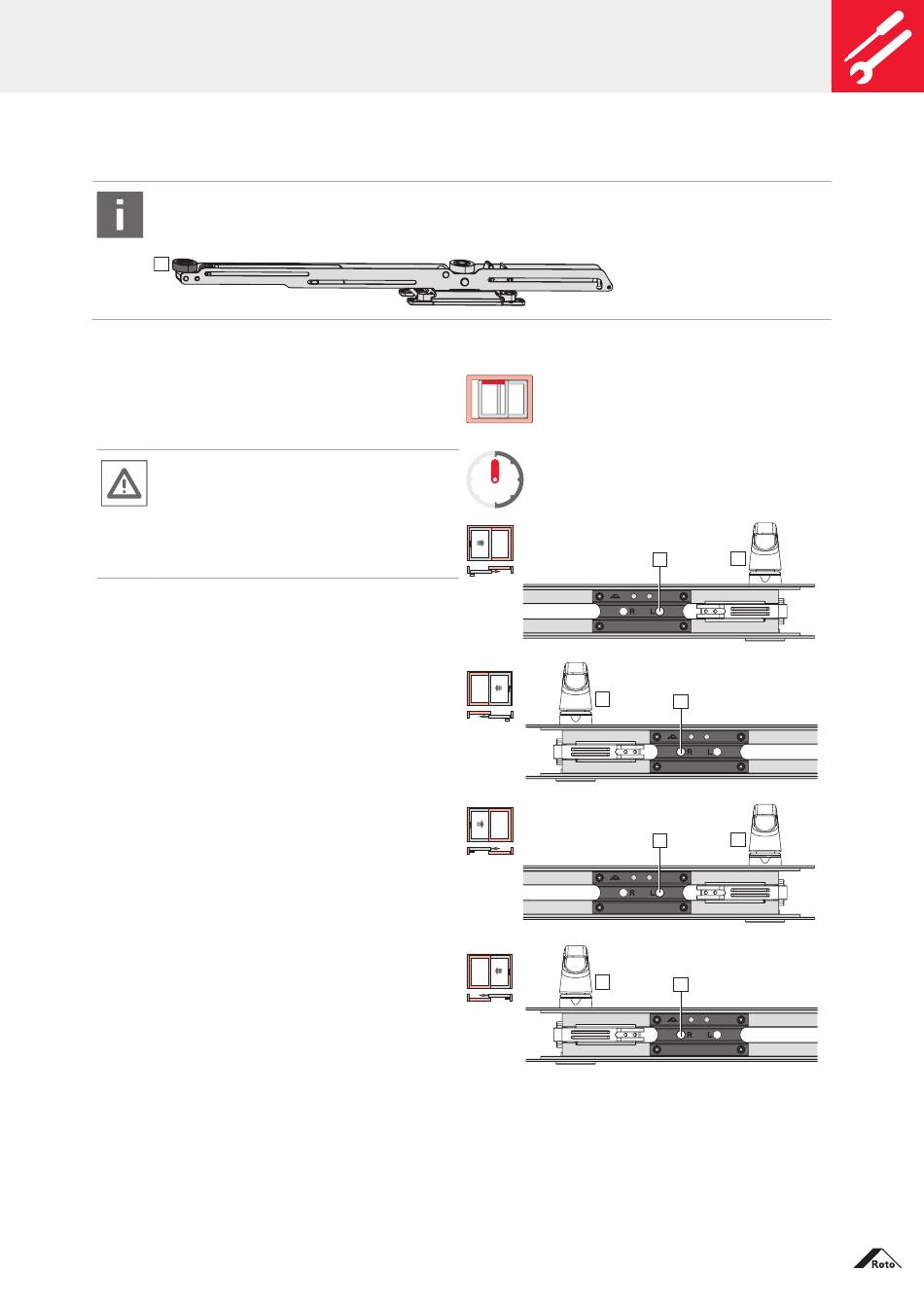

Stuureenheid
7.3.2 Stuureenheid
INFO
Bij stuureenheden met soft-functie erop letten dat de extra stuurrol [1] bij montage richting vleugelmidden
wijst
Vanaf pagina
1
Boormal aanbrengen
LET OP
Materiële schade door ondeskundig
boren!
Onjuiste krukstand en onjuist uitlijnen van
boormal beschadigen de vleugel bij het boren.
Kruk moet in schuifopeningstelling [1] zijn.
u
Boormal op stuurnok [2] plaatsen.
Positie, zie inbouwtekening .
wijzigingen voorbehouden
16.
Patio Inowa - met soft-functie - aluminium
L
R
1
L
R
1
1
2
2
1
2
2
SUG_29_NL_v0 · 08 / 2020 · 49
