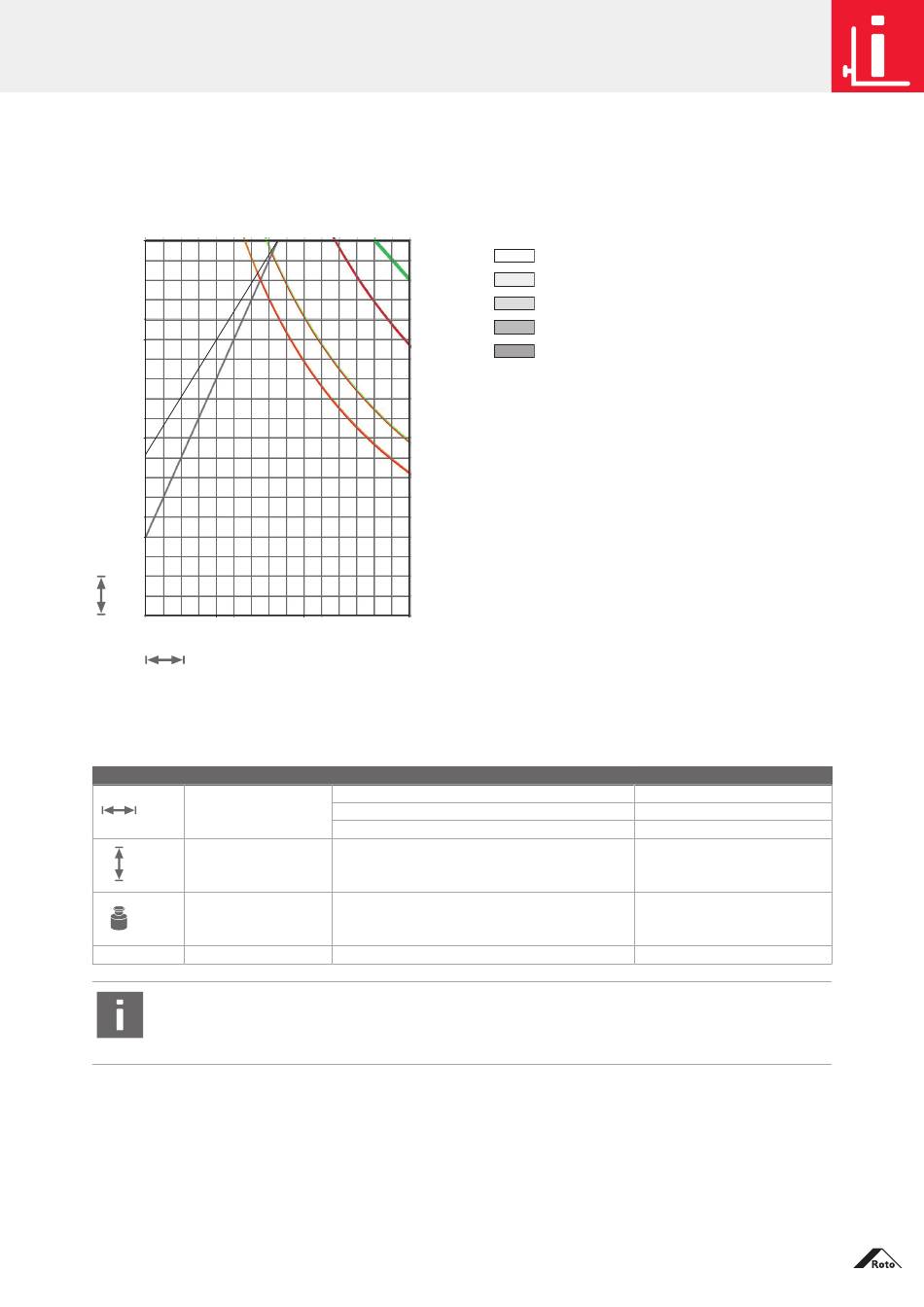

Toepassingsdiagrammen
3.3 Toepassingsdiagrammen
3.3.1 200 kg
2500
2000
1500
1000
1000
De waarden in het toepassingsdiagram geven het glasgewicht aan in kg / m
1 mm/m
2
glasdikte ≙ 2,5 kg
VH : VB = max. 2 : 1
Vleugelbreedte
(VB)
Vleugelhoogte
(VH)
Vleugelgewicht
(VG)
–
Glasgewicht
INFO
Bij gebruik van stuureenheden met soft-functie:
VG > 20 kg
wijzigingen voorbehouden
1500
2000
Stuureenheid zonder soft-functie
1 stuureenheid met soft-functie
2 stuureenheden met soft-functie
Patio Inowa - met soft-functie - aluminium
= niet-toegestaan toepassingsgebied
2
≤ 35 kg/m
≤ 50 kg/m
2
2
≤ 70 kg/m
≤ 80 kg/m
2
2
.
Toepassingsgebied
600 – 2000 mm
620 – 2000 mm
880 – 2000 mm
1000 – 2500 mm
max. 200 kg
max. 80 kg/m
2
