10 Bijlagen
10.1

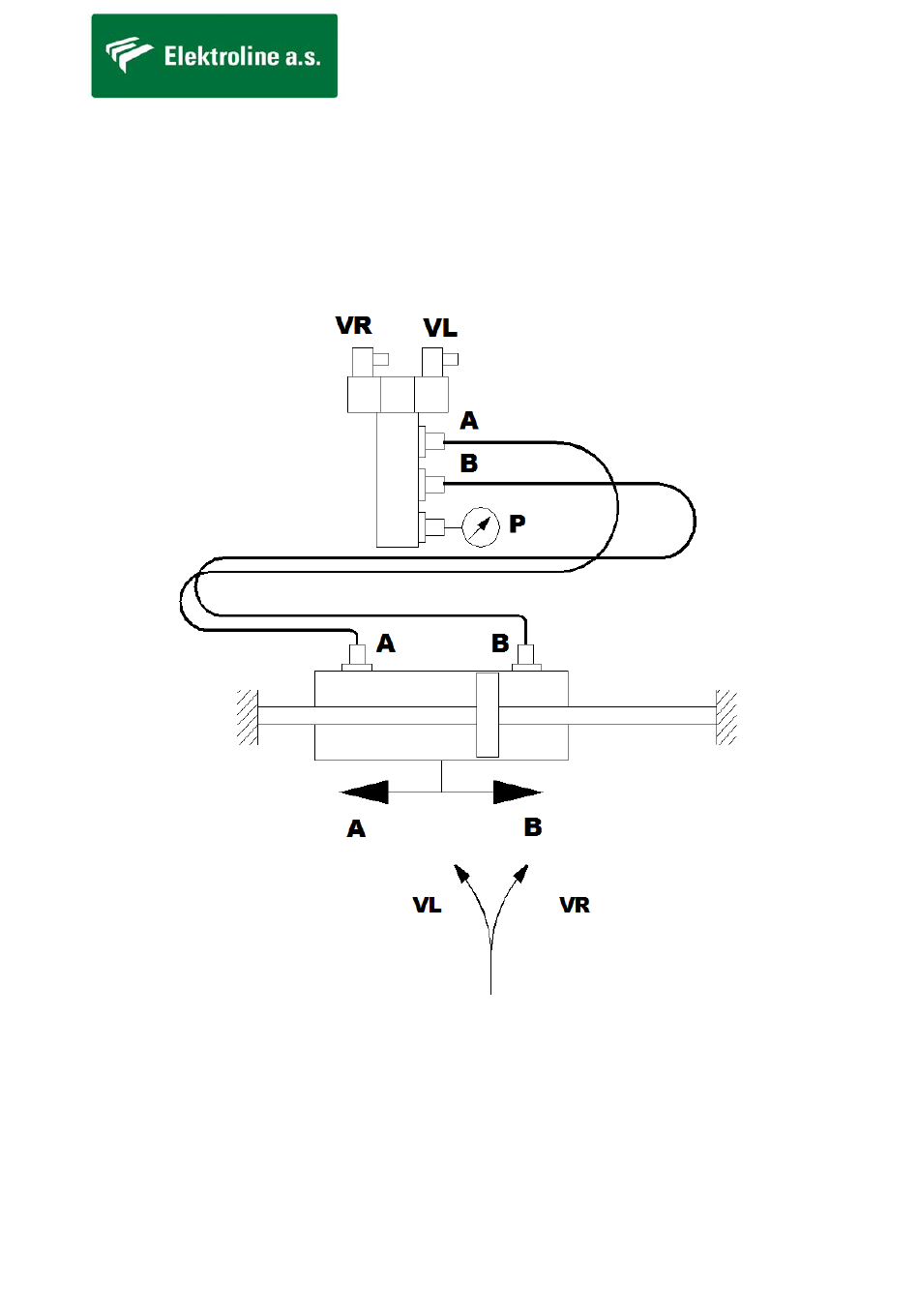

Schema voor schakeling van de verdeler en
beweging van de cilinder
Bij schakeling van spoel VR (links) wordt de linker cilinderkamer gevuld door kanaal
A. De cilinder en tongen bewegen links, de tram rijdt rechts (zicht op de tongspitsen).
VL - spoel voor linkse berijding
VR - spoel voor rechtse berijding
A, B - kanalen
P - druksensor
TSH 100 LC
Servicehandleiding
pagina
96 van 98
24.8.2009
