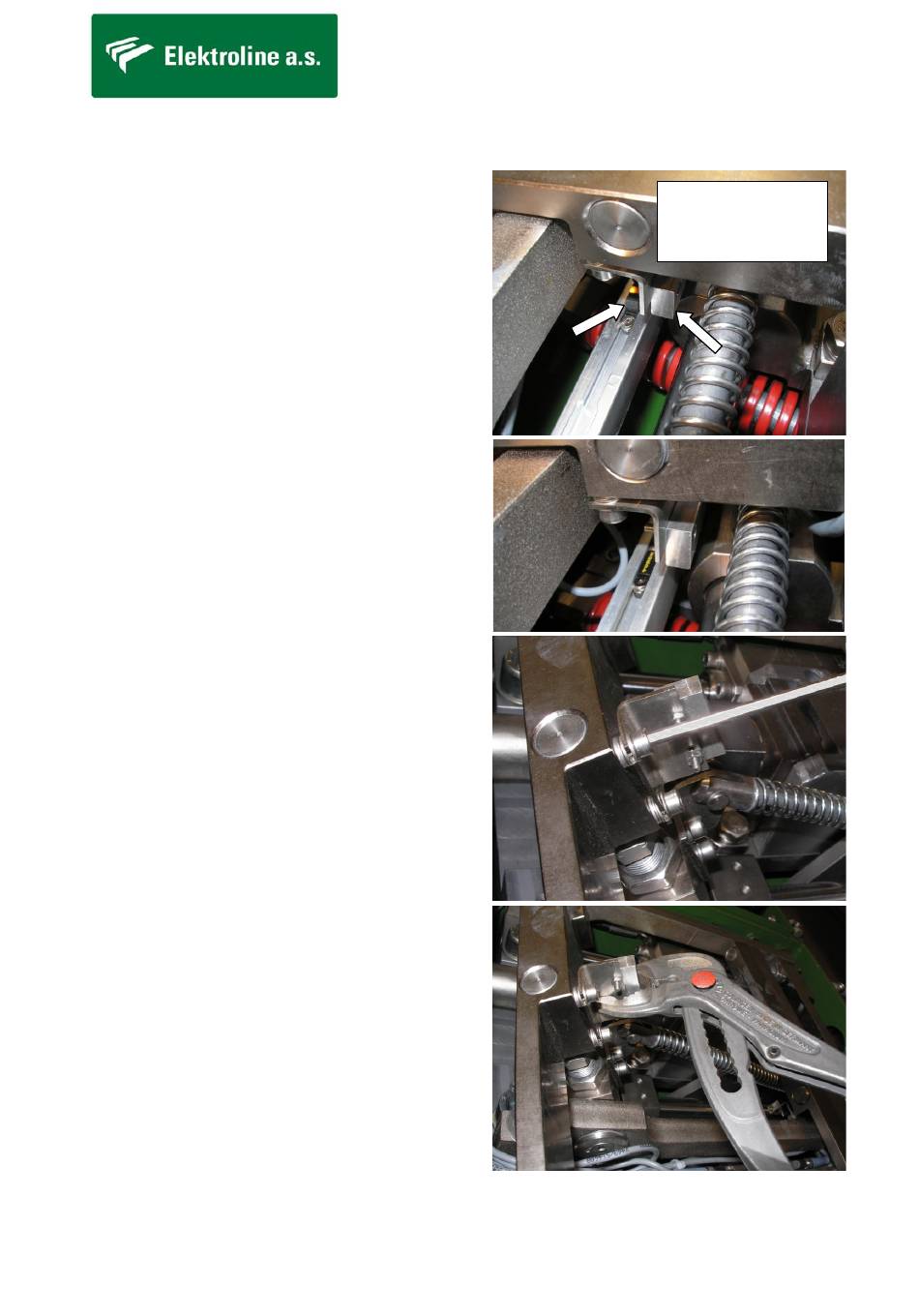

6.6 Instelling van de sensoren voor de grendels L1, R1

01
Stel de sensoren van de grendels L1, R1 in de
groef zodanig in, dat de voorkant van het
lichaam van de sensor ongeveer gelijk ligt met
de voorkant van de magneet op de grendel (OK
2,5). Activering van de sensor bij vergrendeling
wordt gesignaleerd door oplichten van de diode
op de sensor.
Uitvoering met sensoren
productnummer 490028.
Uitvoering met sensoren
productnummer 490060.
02
Wilt u de hoogte instellen, maak dan de
bevestigingsschroeven (OK 4) los die de houder
met de magneet bij de grendel houden en
verplaats het benodigde aantal sluitringen onder
of boven de houder. Draai in deze nieuwe
positie de schroeven weer vast.
03
De juiste positie van de magneten kan bereikt
worden door de magneethouder met een tang
een beetje te buigen.
04
Als de grendel boven het bovenvlak van het
lichaam van de vergrendeling wordt geheven,
moet de sensor feilloos losgekoppeld worden.
TSH 100 LC
Servicehandleiding
pagina
32 van 98
24.8.2009
De voorkant van de
sensor en van de
magneet
