TSH 100 LC
Servicehandleiding
pagina
60 van 98
24.8.2009
17

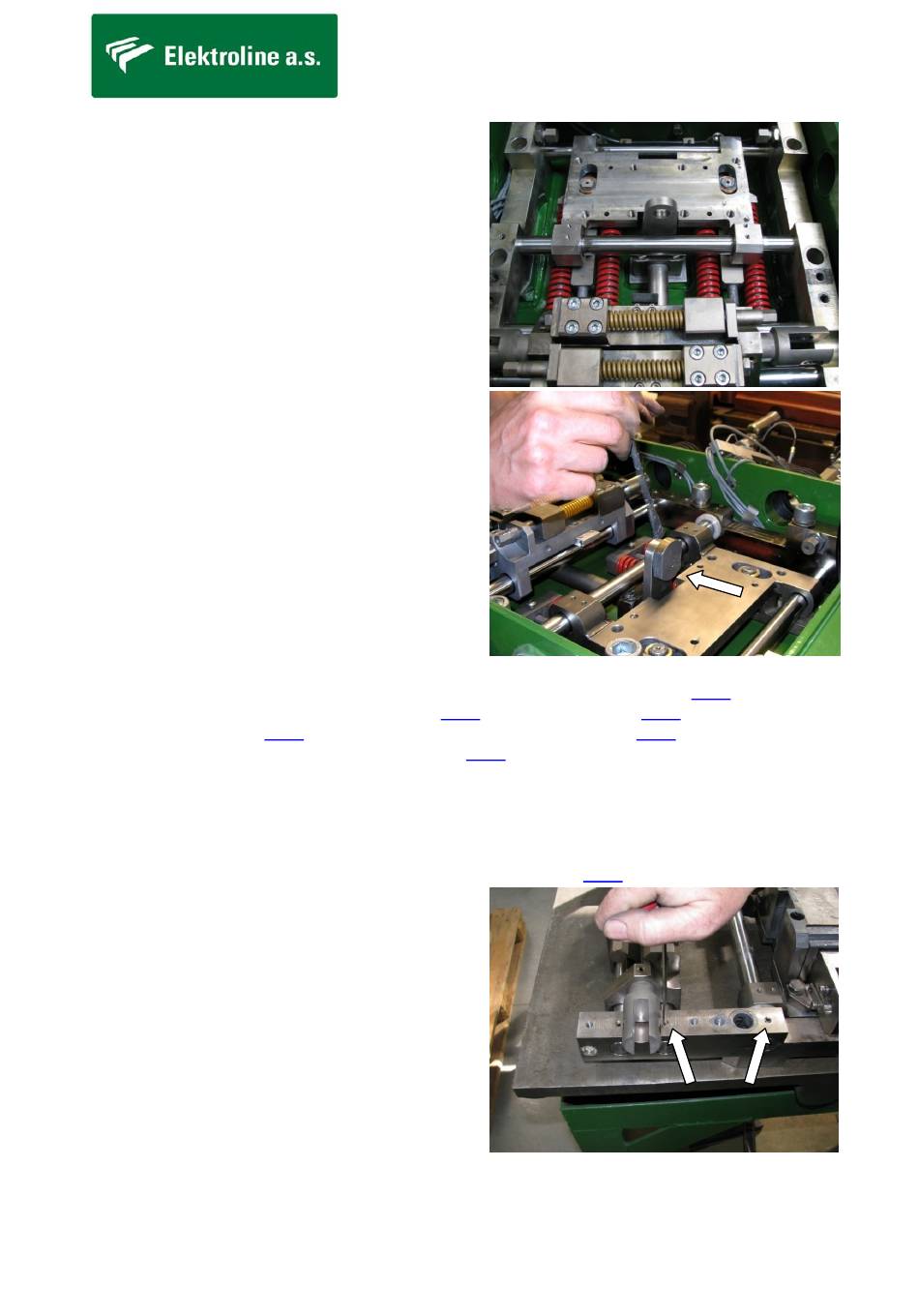

Beide verankeringsrichels draait u stevig aan
met de schroeven M20 (INBUS 17);
aandraaimoment 120Nm. Voorafgaand aan de
montage behandelt u de schroefdraad van de
schroeven met smeervet.
18
Plaats het geleidingsblok op de hendel voor
noodbediening. Behandel het blok met
smeervet.
19
In omgekeerde volgorde hermonteert u het vergrendelingslichaam volgens 8.2.3, de
aandrukking van de vergrendeling volgens 8.2.5, de cilinder volgens 8.3.2, de koppen van de
stellerstang volgens 8.2.2, de koppen van de controlestang volgens
8.2.4,
de platen met
sensoren en vergrendelingsinstallatie volgens 8.2.1.
8.2.7 Vervanging van de bussen van de geleidende plaat
01
Demonteer de geleidingsinstallatie uit de aandrijving volgens 8.2.6.
02
Maak op een verankeringsrichel de
zekeringsschroeven van de geleidende staven
los. De schroeven zijn met kit verzekerd tegen
losraken. Indien dit nodig is, kan verwarmd
worden tot een temperatuur van ca. 100° C,
waarbij de kit zacht word en de schroeven
losgedraaid kunnen worden.
