Specificatie IrDA, RS232 en verpleegkundigenalarm
Functie IrDA / RS232 / verpleegkundigenalarm
Met de optionele functie IrDA (of RS232 / verpleegkundigenalarm) kan de pomp op een extern apparaat worden aangesloten voor
gegevenscommunicatie .
De interface voor verpleegkundigenalarm fungeert als afstandsondersteuning van het interne audio-alarm. De functie
w
mag niet worden gebruikt ter vervanging van de monitoring van het interne alarm. Het signaal wordt binnen een
seconde nadat de alarmtoestand is vastgesteld weergegeven door de IrDA-poort en het verpleegkundigenalarm RS232.
Zie de handleiding Technisch onderhoud voor meer informatie over de RS232-interface.
De beoordeling van de geschiktheid van software die in de ziekenhuisomgeving wordt gebruikt voor de controle
van de gegevensontvangst van de pomp ligt bij de gebruiker van de apparatuur. Deze software moet het losraken
of een andere storing van de RS232-kabel kunnen constateren.
Alle analoge en digitale componenten die worden aangesloten moeten voldoen aan IEC/EN60950 voor dataprocessing
en IEC/EN60601 voor medische apparatuur. Iedereen die extra onderdelen op de signaal-input en -output aansluit, is
een systeemconfigurator en is er verantwoordelijk voor dat wordt voldaan aan de eisen van systeemstandaard IEC/
EN60601-1-1.
Gebruik reserveonderdeel 1000SP01183 - RS232-kabel, voor aansluiting op de RS232-poort.
RS232 / Aansluitingsgegevens verpleegkundigenalarm
Specificatie verpleegkundigenalarm:
Connector
TXD/RXD
Baudsnelheid
Startbits
Databits
Pariteit
Stopbits
Verpleegkundigenalarm
relaiscontacten

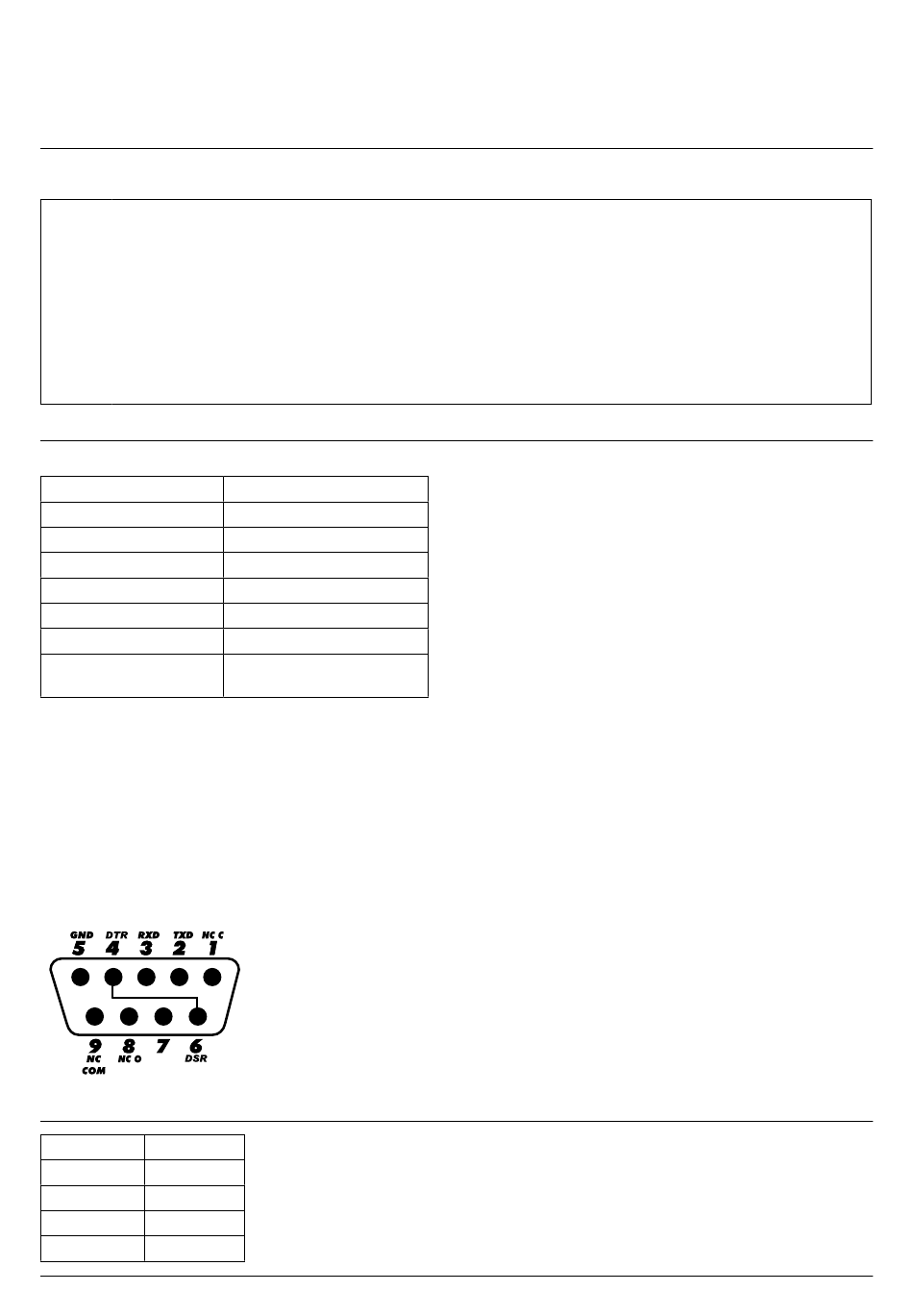

Gebruikelijke verbindingsgegevens
1 . Verpleegkundigenalarm (relais) normaal gesloten
2 . Verzenden gegevens (TXD) output
3 . Input ontvangen gegevens (RXD)
4 . DTR ª DSR (6)
5 . Aarding (GND)
6 . DSR ª DTR (4)
7 . Niet gebruikt
8 . Verpleegkundigenalarm (relais) normaal open
9 . Verpleegkundigenalarm (relais) algemeen
IrDA
Baudsnelheid 115 k Baud
Startbits
1 Startbit
Databits
8 Databits
Pariteit
Geen pariteit
Stopbits
1 stopbit
Type D - 9-pins
EIA RS232-C Standaard
115 k Baud
1 Startbit
8 Databits
Geen pariteit
1 stopbit
Pins 1, 8 + 9, 30 V gelijkstroom,
1 A toelaatbaar vermogen
Uitgave 4
BDDF00548
