Om het verhoogde energiebesparingspotentieel nog beter te gebruiken, kan elke besturing van de vorige versie
ook naar deze nieuwste generatie besturingssystemen worden opgewaardeerd omdat de nieuwste generatie
besturingen dezelfde afmetingen als de vorige versie heeft.
4.4.3. Tijdbesturing

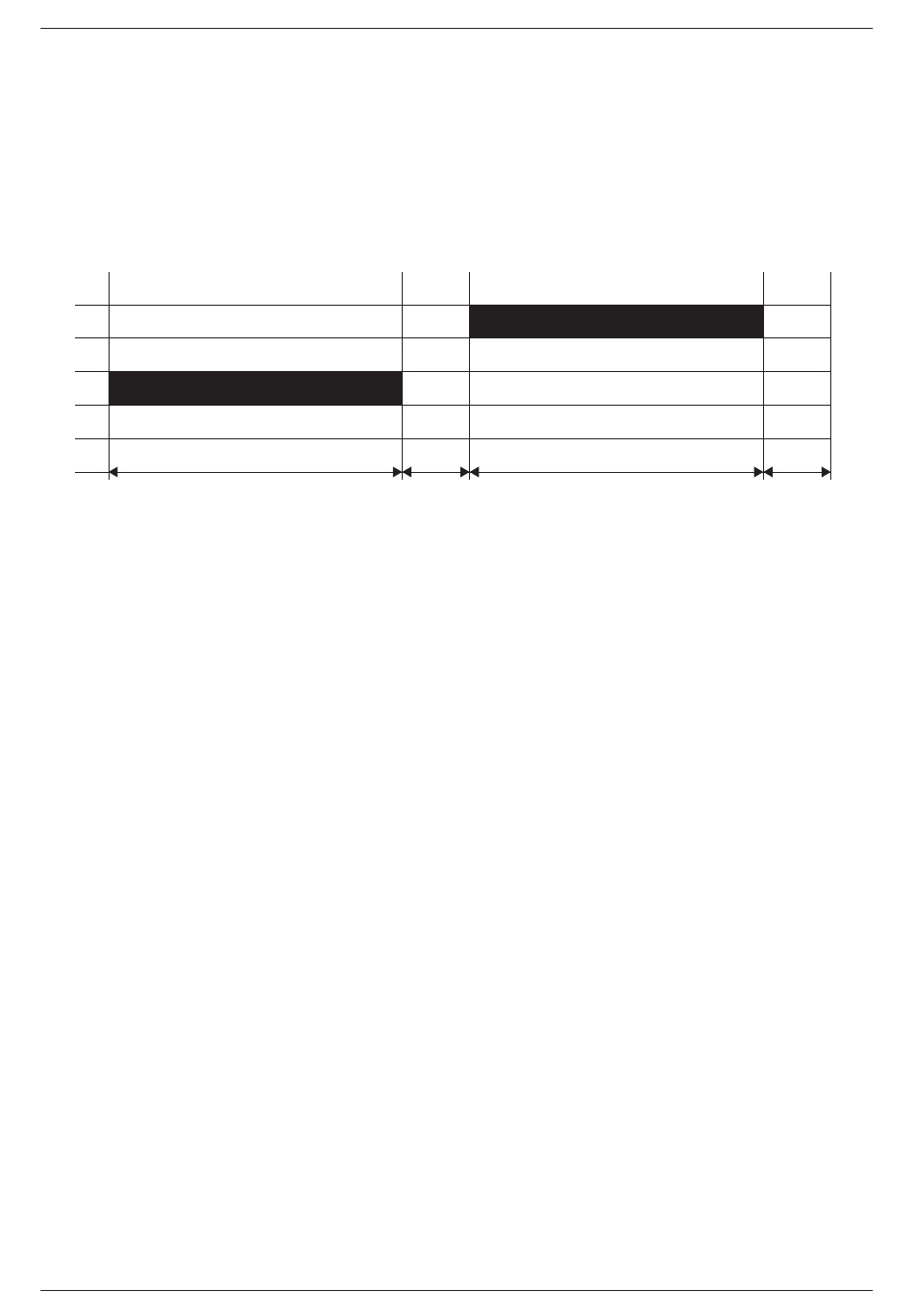

In de modus "Tijdbesturing" wordt de duur van de adsorptiecyclus voor een adsorbeerder op 5 minuten ingesteld.
Deze adsorptietijd bestaat uit de regeneratietijd van 4 minuten en de drukopbouwtijd van één minuut voor de
respectievelijk geregenereerde adsorbeerder.
Adsorbeerder 1 → adsorptie
Adsorbeerder 2 → Regeneratie
0 min
1
0 min
0
Y1
1
0
Y2
4.4.4. Dauwpuntbesturing (optie)
Het dauwpunt heeft tot doel de adsorptiecyclus van koudgeregenereerde adsorptiedrogers overeenkomstig de
feitelijke omstandigheden aan te passen en door een resulterende uitbreiding van de adsorptiecyclus, met een
constante regeneratietijd, een besparing van regeneratielucht te bereiken.
Via de tekstdisplay kan de gewenste bedrijfsmodus, dat wil zeggen "Tijdbesturing" of "Dauwpuntbesturing" worden
gekozen.
Het criterium voor de verlenging van de adsorptiecyclus wordt het drukdauwpunt gebruikt bij de uitlaat van droge
lucht van de adsorptiedroger. Hiervoor wordt het dauwpunt bepaald met een dauwpuntsensor.
De dauwpuntbesturing wordt gerealiseerd door middel van een zogenaamd "werkvenster" in het
besturingsprogramma. Met behulp van de twee schakelpunten wordt een bereik vastgelegd, waarbinnen de
dauwpuntbesturing moet werken.
De standaardwaarden zijn voor het omschakelpunt A = -48 °C en omschakelpunt B = -43 °C. Het omschakelpunt B
wordt automatisch door de besturing ingesteld.
Deze instellingen komen altijd aan de orde als er geen speciale eisen van de klant (bijv. dauwpunt moet lager dan
-60 °C zijn) aanwezig zijn.
Als de modus "Dauwpuntbesturing" ingsteld is, adsorbeert de adsorptiedroger, zolang het vocht in een van de
twee adsorbeerders tot aan het drukdauwpunt is gestegen bij de droge luchtuitlaat aan de bij omschakelpunt B
ingestelde waarde.
Na het bereiken van het omschakelpunt B (= -43 °C), werkt de besturing zolang in de geplande cyclus (5 minuten
adsorptie, 4 minuten regeneratie, 1 minuut drukopbouw) tot het bij omschakelpunt A (= -48 °C) ingestelde
drukdauwpunt weer is bereikt. Daarna werkt de besturing weer in de van de belading afhankelijke cyclus totdat
het drukdauwpunt is gestegen bij de uitlaat van de droge lucht naar de bij omschakelpunt B ingestelde waarde is
gestegen.
Gedurende de standby fase (bij van belading afhankelijke verlengde cyclus) het geregenereerde reservoir onder
bedrijfsdruk, zodat een onmiddellijke verandering van de adsorbeerder door regeneratie / standby adsorptie
mogelijk is. De huidige stand-by tijd kan worden weergegeven.
4.5. Alarmtoestanden
Vindt een alarmsituatie in de besturing plaats, dan gaat de besturing over naar de veilige werking. Dit wordt op
het display getoond met "safety mode" (alleen uitvoering met dauwpuntbesturing). De oorzaak kan op het scherm
worden getoond door eenmaal op de Modus-knop te drukken. Als er meerdere fouten tegelijk opteden, dan kunnen
deze dus ook worden weergegeven op het scherm door nogmaals op de Modus-knop te drukken.
DRYPOINT
AC 410 – 495 | DRYPOINT
®
4 min
1 min
AC 410 – 495 MS
®
Adsorbeerder 2 → adsorptie
Adsorbeerder 1 → Regeneratie
5 min / 0 min
4 min
Installatie- en gebruiksaanwijzing
10 min / 5 min
1 min
