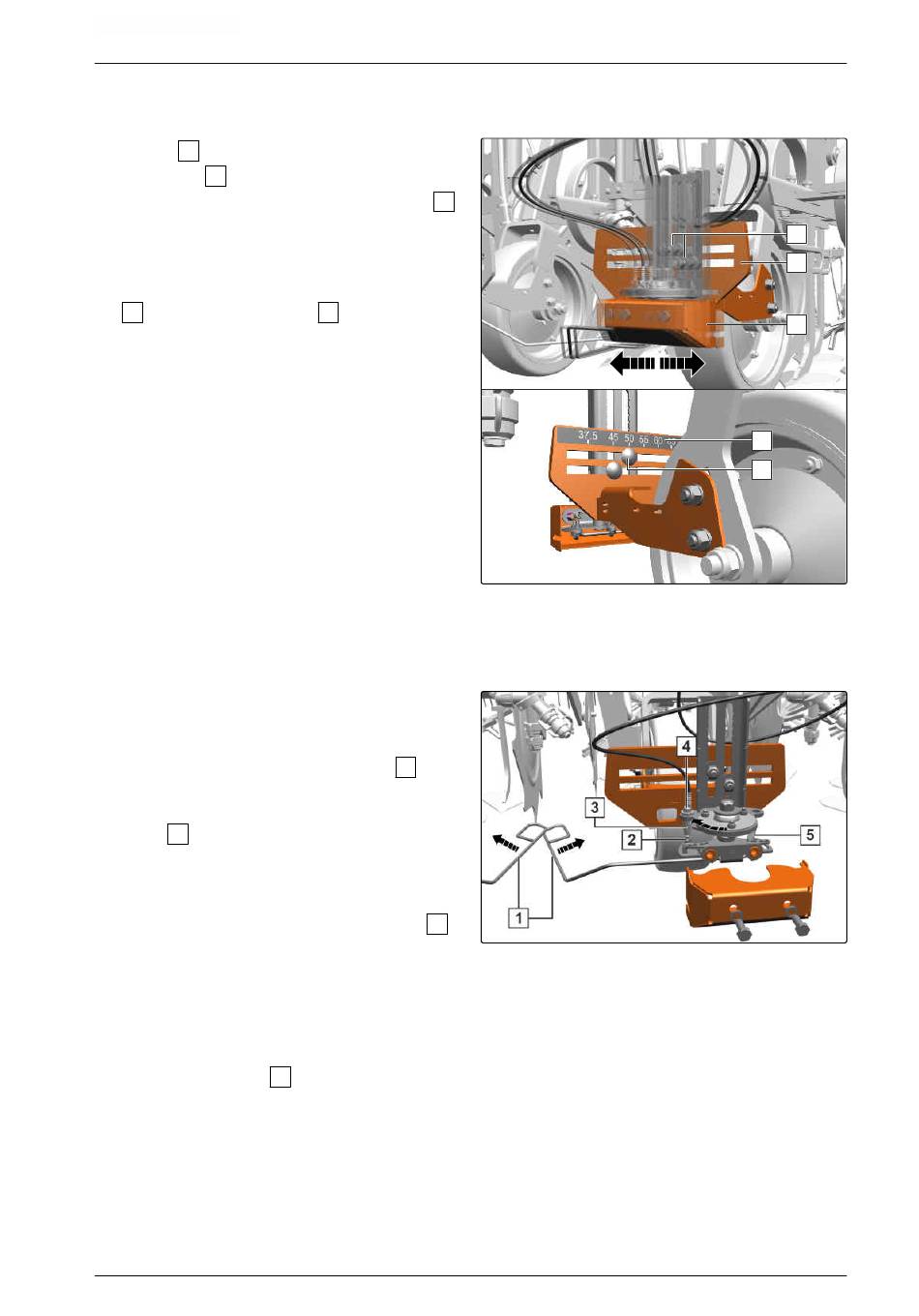

1. Machine met de 3-puntslift op het veld neerlaten.
2. Moeren 1 van de slotbouten op de eerste
tasteenheid 3 losmaken en zover open draaien
dat de tastereenheid horizontaal in de houder 2
kan worden verschoven.
3. Tastereenheid met slotbouten in de houder naar
links of rechts verschuiven, tot de breedteschaal
4 op de binnenste slotbout 5 de rijbreedte van
de gewasrijen aangeeft.
4. Moeren van de slotbouten weer vastdraaien.
5. Op dezelfde wijze de tweede tastereenheid op
dezelfde rijbreedte instellen.
Als de tastarmen aan het met hun uiteinden niet
6.
lichtjes overlappen,
instelling van de horizontale positie aan beide
tasteenheden herhalen tot de tastarmen bij
dezelfde schaalwaarden voor de rijbreedte elkaar
iets overlappen.
6.4.15.3 Aanspreekgedrag van de rijentaster instellen
Als het verschuifframe door de rijentaster wordt
gestuurd, dan worden de verschuifbewegingen niet
door het camerasysteem geleid, maar door impulsen
geactiveerd, die van de inductieve sensoren 3
in de beide tastereenheden worden afgegeven.
Deze impulsen worden gegenereerd wanneer de
tastarmen 1 door contact met de planten naar de
parallellogrammen en uit de gewasrij worden gedrukt.
Door de daaruit resulterende draaibeweging wordt
in elke tastereenheid de contactgevende schroef 2
naar de sensor bewogen. Zodra de middenas van de
contactgevende schroef en de sensor elkaar dekken,
zendt de sensor schakelsignalen.
Het aanspreekgedrag van de tastereenheden kan
via de positie van de contactgevende schroef en de
spanning van de trekveer 5 worden ingesteld. Hoe
verder de contactgevende schroef van de sensor is
verwijderd, des te groter moet de uitwijking van de
tastarm zijn, voordat de sensor een impuls uitstuurt.
Hoe krachtiger de trekveer op de tastarm inwerkt,
des te groter moet de kracht zijn die de tastarm doet
uitzwaaien. Hoe kleiner de afstand van de schroef
tot de sensor en de kracht van de veer is, des te
