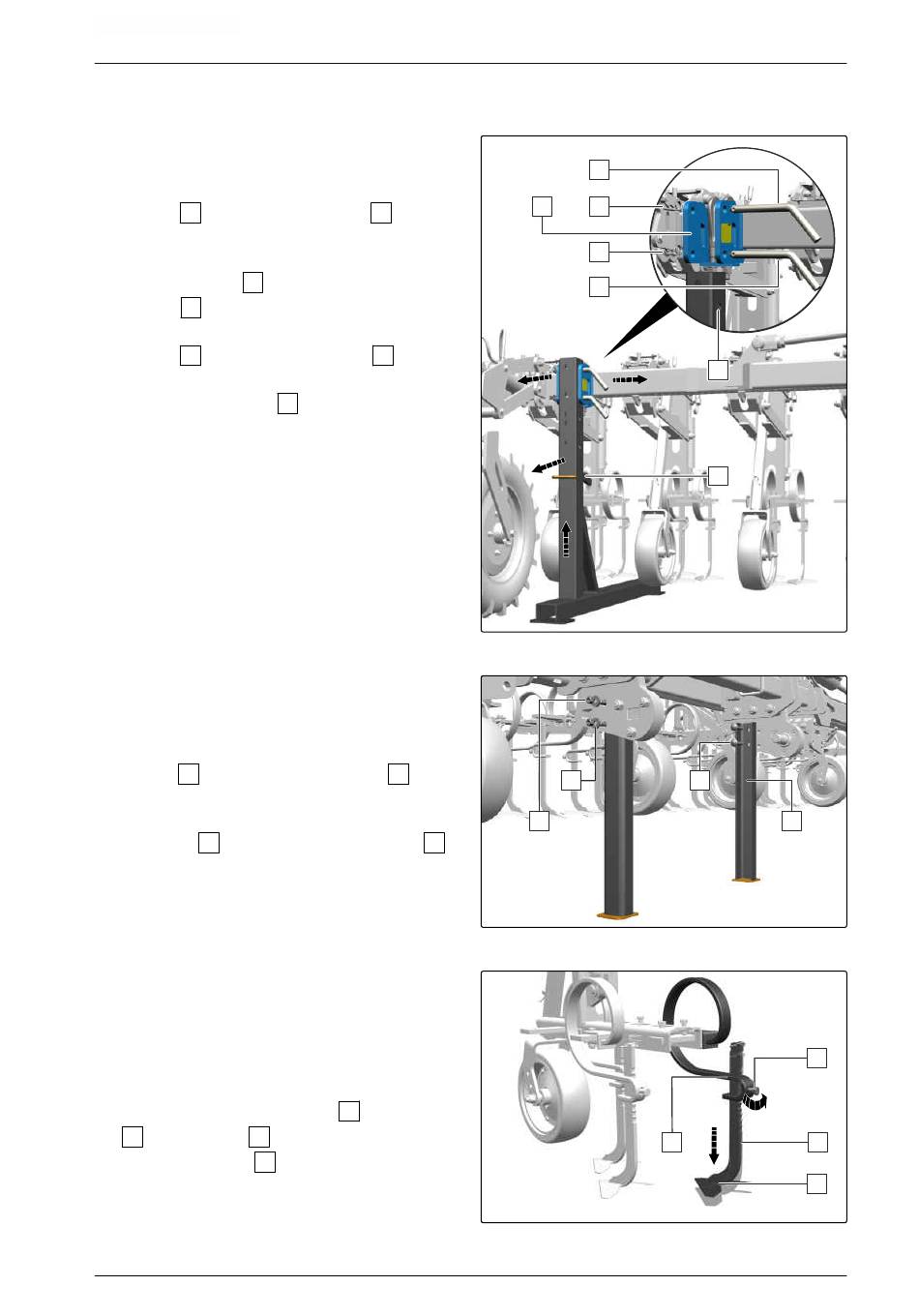

6.3.1.2 Steunen verwijderen bij uitgeklapt geparkeerde machine
1. Gekoppelde machine optillen met de 3-puntslift
van de tractor.
2. Veerclip 2 uit de onderste borgpen 1 trekken.
3. Onderste borgpen uit de boringen van de
bevestigingsklem 3 en de boringen van de
steunen 6 trekken.
4. Veerclip 4 uit de bovenste borgpen 5 trekken.
5. Steunen aan de greep 7 vastgrijpen en iets
optillen.
6. Bovenste borgpen uit de boringen van de
bevestigingsklem en de boring van de steunen
trekken.
7. Steunen aan de greep vastgrijpen en van de
machine wegtrekken.
8. Stappen 2 tot 7 voor de tweede steun herhalen.
Als op de geparkeerde machine ook een paar
9.
middensteunen is gebracht,
stappen 10 tot 12 uitvoeren.
10. Moeren 1 losmaken en alle vulringen 2
afnemen.
11. Schroeven 3 uittrekken en middensteunen 4
wegnemen.
12. Stappen 10 en 11 herhalen voor de tweede
middensteun.
Als op de parallellogrammen achter de
13.
klemmen bij het aanbrengen van de steunen de
schoffelmessen over de voeten van de steunen
omhoog zijn geschoven,
stappen 14 tot 16 uitvoeren.
14. Op het betreffende schoffelmes 4 de schroef
2 van de houder 1 losmaken en zo ver open
draaien dat de arm 3 van het schoffelmes in de
houder kan worden verschoven.
MG7104-NL-II | D.1 | 17.12.2021
6 | Machine voorbereiden
Machine voorbereiden voor het rijden op straat
5
3
4
2
1
2
1
1
CMS-T-00006614-B.1
6
7
CMS-I-00004330
3
4
CMS-I-00005757
2
3
4
CMS-I-00005766
51
