18.2 Kabelspecificaties
Kabels
Kabel van regelmodule naar
antenne
Kabel van regelmodule naar
communicatiemodule
Kabel van regelmodule naar
thermische aandrijving
Kabel van externe voeler naar
ruimtethermostaat
Kabel van vloervoeler naar
ruimtethermostaat
Kabel van buitenvoeler naar
ruimtethermostaat
Kabel van relaisschakelaar naar
GPI-ingang van regelmodule

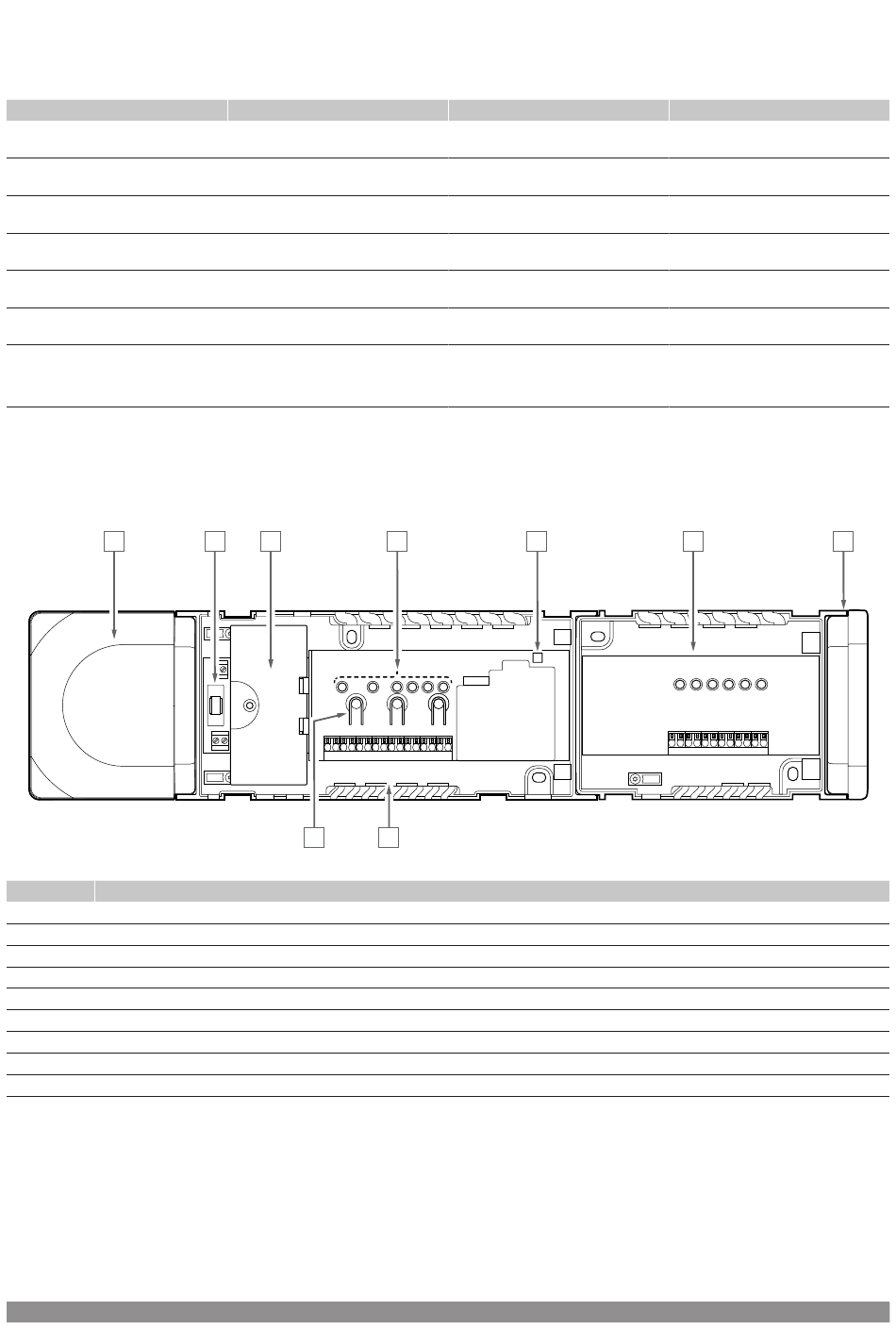

18.3 Indeling van Uponor Smatrix Wave Pulse-regelmodule
A
Artikel
Beschrijving
A
Transformator, 230 V AC 50 Hz voeding
B
Zekering (T5 F3.15AL 250 V)
C
Optionele ingangen en uitgangen (voor de besturing van pomp en ketel).
D
Registratietoetsen kanaal
E
LED's voor kanalen 01 – 06
F
Snel-aansluitklemmen voor thermische aandrijvingen
G
Power LED
H
Uponor Smatrix Wave M-262 (optionele uitbreidingsmodule)
I
Eindkap
Standaard kabellengte
3 m
2 m
0,75 m
5 m
5 m
-
2 m
B
C
D
Maximale kabellengte
5 m
5 m
20 m
5 m
5 m
5 m
20 m
E
G
F
Uponor Smatrix Wave Pulse
Aderdikte
CAT.5e of CAT.6, RJ-45-aansluiting
CAT.5e of CAT.6, RJ-45-aansluiting
regelmodule: 0,2 mm² tot 1,5 mm²
0,6 mm²
0,75 mm²
2-aderig
regelmodule: Tot 4,0 mm² massief
of 2,5 mm² flexibel met eindhulzen
Relais: 1,0 mm² tot 4,0 mm²
H
|
Installatie- en bedieningshandleiding
I
CD0000118
|
119
