RWA - centrale RWZ 2e

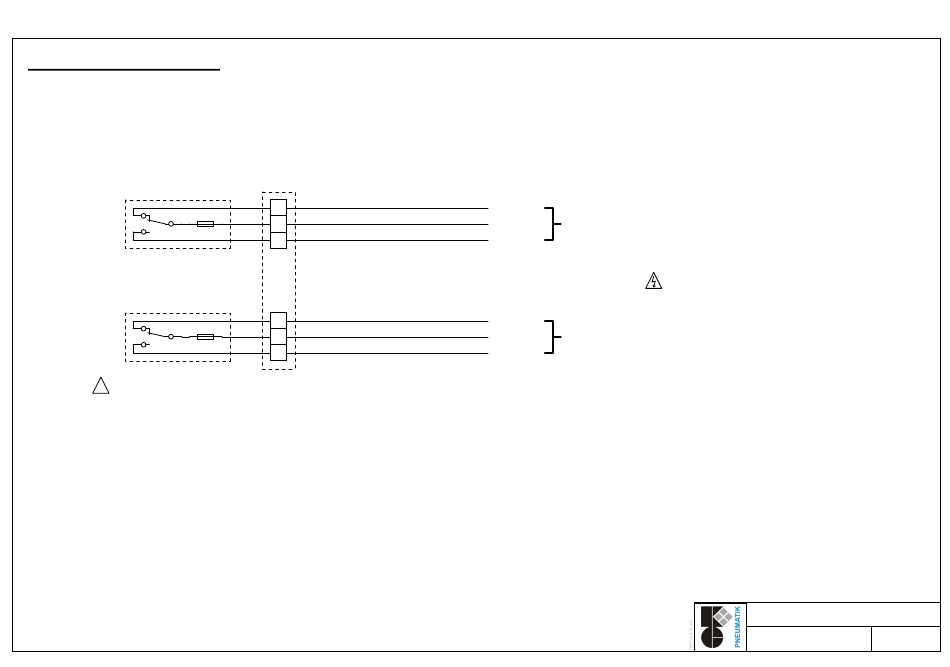

Potentiaalvrije contacten (optie PK)
P:F1
Intern PC-relais.
Schakelt bij alarm.
P:F2
Intern PC-relais.
Toestand getekend in een storingsvrij bedrijf van de besturing (relais aangetrokken).
!
Bij storing (ook besturing buiten bedrijf) schakelt het relais (relais valt neer).
Optie PK
P:
1
2
3
4
5
6
PC-A-NC
PC - alarm
PC-A-C
PC-A-NO
PC-S-NC
PC-S-C
PC - storing
PC-S-NO
Let op: externe spanning!
R:\RWZ2\e\Doku\RWZ2e.Ddb - Nl\RWZ2eA18.sch
Rev. 1/06 Mo 11. jul. 2006
Pagina 8 / 9
