5.8
Uitlijnen en voorspannen

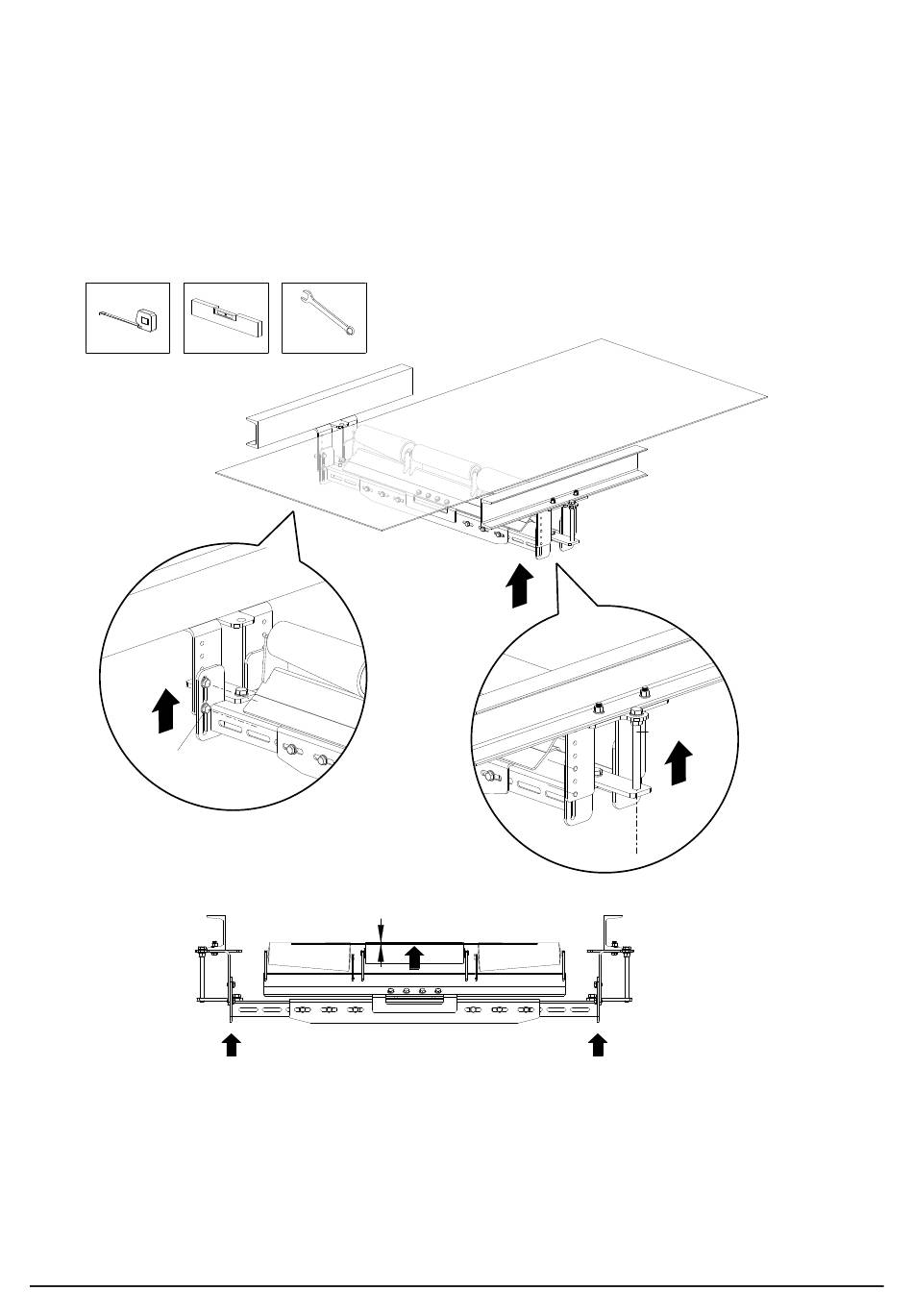

Lijn de CEN-TRAX belt tracker parallel tot de band uit.
1.
Verhoog het hele systeem met behulp van de opspanbouten M16x200 (2) totdat de middenrol en conische
rollen de band raken.
2.
Span het hele systeem 10-20 mm met behulp van de opspanbouten M16x200 (2). Voor het bepalen van de
juiste voorspanning geldt als vuistregel, dat de rollen niet meer met de hand kunnen worden rondgedraaid.
3.
Draai de bouten M12x20 (9) vast.
4.
Controleer of het stuursysteem vrij rond de zwenklageras kan draaien.
M12x20 (9)
www.tbkgroup.com
S19
10 / 20 mm
Montage- en bedieningshandleiding CEN-TRAX belt tracker type SKO en SO
M16x200 (2)
Pag 25
