5.2

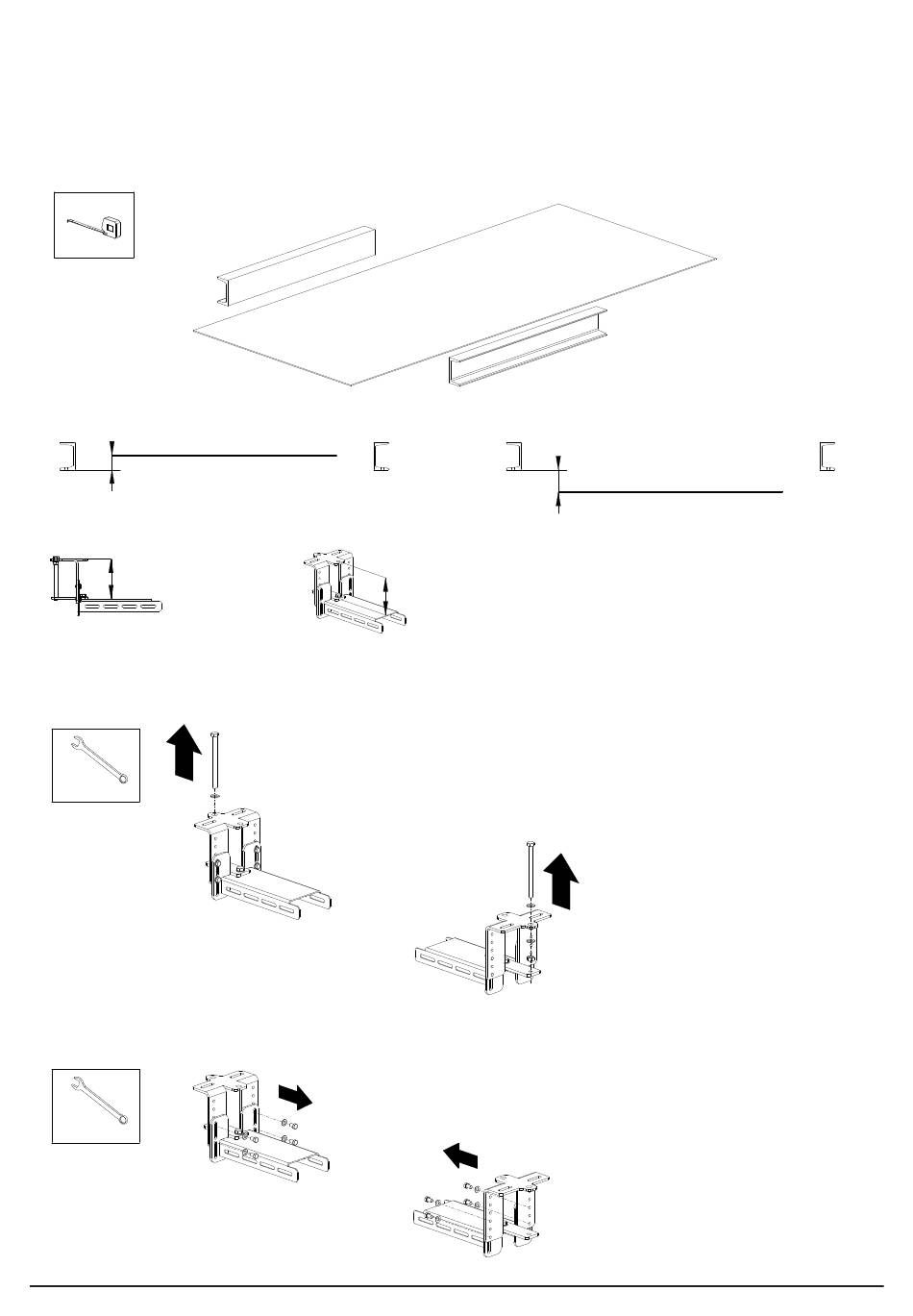

Hoogte montageconsoles bepalen
1. Meet de afstand vanaf onderzijde constructie tot onderzijde band (maat X)
2. Bereken maat Y
Type SKO: Y = 260 - X1
Type SO: Y = 380 - X1
X1
Y
3. Demonteer de opspanbouten M16x200 (2), sluitringen (3) en moeren M16 (4).
S 24
4. Demonteer de bouten M12x20 (9) en sluitringen (8) uit de montageconsoles.
S19
www.tbkgroup.com
TYPE SKO: Y = 260 + X2
TYPE SO: Y = 380 + X2
OF
Y
Montage- en bedieningshandleiding CEN-TRAX belt tracker type SKO en SO
X2
Pag 18
