3.3
Werking en functieoverzicht
CEN-TRAX belt tracker, type SKO en SO, bestaan uit een star met de bandconstructie verbonden systeemdrager en
een stuurtraverse die is voorzien van een middenrol en twee conische rollen. De rollen zijn bekleed met een ge-
profileerd rubber of polyurethaan. De stuurtraverse is via een centraal zwenklager met de systeemdrager verbonden.
Werking:
Op het moment dat de transportband begint scheef te lopen verandert het toerental van de beide conische rollen.
De conische rol aan de zijde waarheen de band zich beweegt gaat sneller draaien en de conische rol aan de tegen-
overliggende zijde gaat langzamer draaien. Door dit snelheids- en wrijvingsverschil roteert de stuurtraverse om haar
as en stelt zich scheef richting het midden van de band. De door deze scheeftstelling ontstane stuurkracht, stuurt de
band weer naar het midden terug. Hoe meer de band scheefloopt, hoe meer de CEN-TRAX belt tracker gaat sturen.

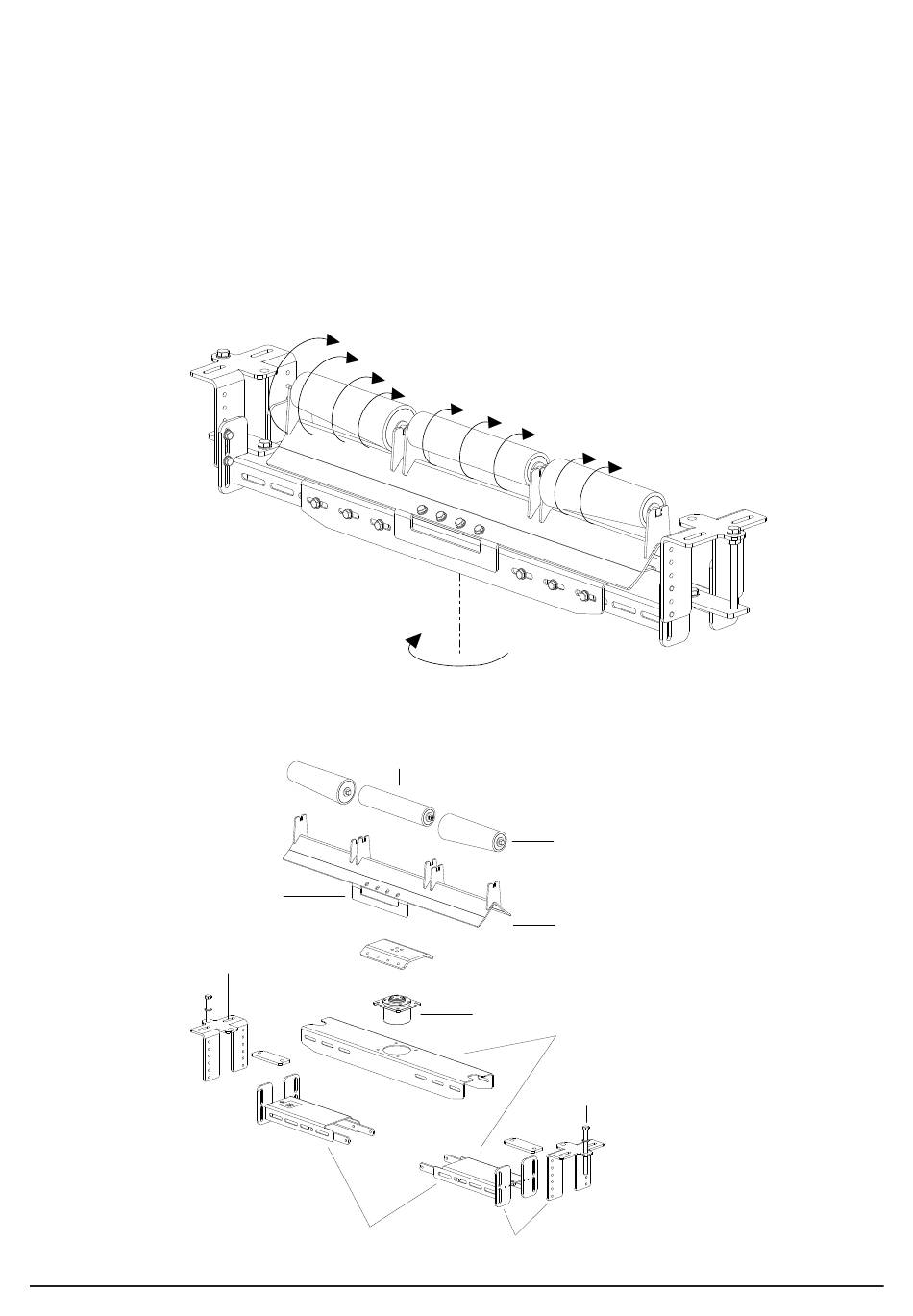

Functie overzicht
Zijwaartse verstelling
www.tbkgroup.com
Middenrol
Aanslag
Breedte instelling
Montage- en bedieningshandleiding CEN-TRAX belt tracker type SKO en SO
Conische rol
Stuurtraverse
(max 5° roteerbaar tot aanslag)
Zwenklager
Systeemdrager
Hoogte afstelling
(t.b.v. spanning rol op band)
Hoogte instelling
Pag 08
