Montage
5.1

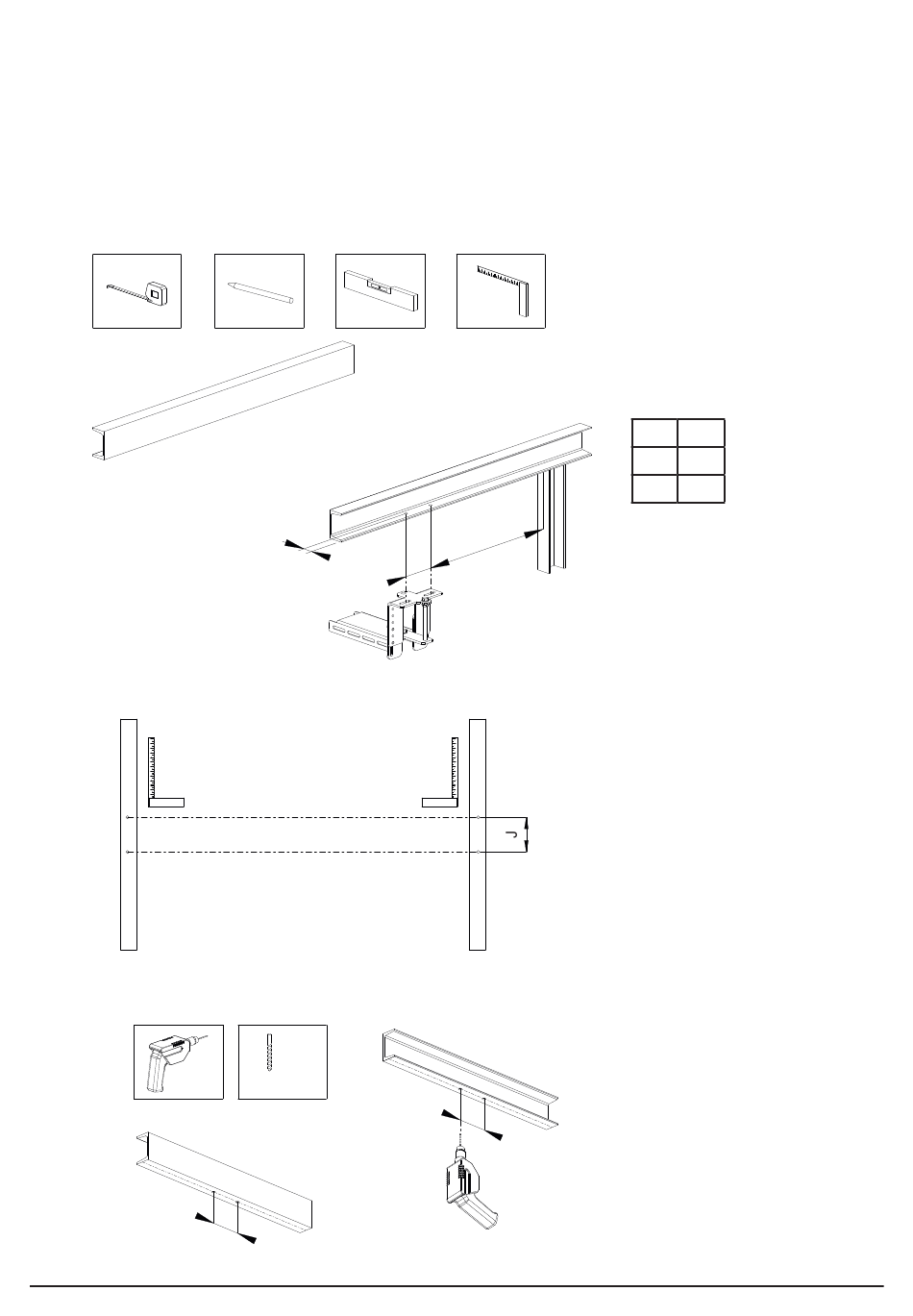

Montageconsoles op bandframe positioneren, aftekenen en boren
Nadat de positie van de CEN-TRAX belt tracker is bepaald, worden de gaten afgetekend op het bandframe.
1.
Leg vanuit een vast punt de positie van het eerste gat vast.
2.
Teken op een afstand J het tweede gat af. Zorg ervoor dat de montagegaten zich minimaal 30 mm van de
onderrand van het bandframe bevinden.
Min. 30 mm
3.
Leg de montagegaten op de tegenoverliggende balk vast.
LET OP! Zorg ervoor dat de montagegaten exact haaks ten opzichte van elkaar liggen.
90°
4.
Boor de 4 gaten (Ø 14 mm) in de onderzijde van het bandframe en verwijder de eventuele bramen.
2x Ø14 mm
www.tbkgroup.com
Ø14
2x Ø14 mm
J
Montage- en bedieningshandleiding CEN-TRAX belt tracker type SKO en SO
J
90°
J
J
SKO 150
SO
180
Pag 17
