Schuine lift
GEDA-LIFT 200 STANDARD, 250 COMFORT en FIXLIFT 250
2. Horizontale positie (draagvermogen max. 200 kg)
• Grendel van het steunstuk (4) verwijderen.
• Schuifbuis (8) uit de veiligheidsschroef (9) trekken en uitklappen.
• Schuifbuis (8) weer vastzetten.
• Vario-platform (1) met de veergrendels aan de twee
bovenste lippen vastzetten.
• Vario-platform omhoogklappen en de schuifbuizen (2)
onder de slede met de veergrendels (3) vastzetten.
• Met de grendels van de steun (4) het vario-platform
horizontaal of iets naar de ladderbaan toe (ong. 5°) instellen
en vastzetten.
OPMERKING
Het laadplatform kan in de hellingshoek van de ladderbaan (in
standen van 5°) worden gezet en worden vastgezet.
• Het schot (6) wordt om te lossen neergeklapt aan het
uiteinde van de ladder.
Platformwand (6) optillen, wegklappen en naar de
-
achterwand van het platform (10) schuiven.
Bij bredere delen kan de zijdelingse bescherming (5)
-
worden neergeklapt door hem naar boven te trekken en
horizontaal te klappen.
LET OP
De uitgeklapte zijschotten (5) dienen alleen als beveiliging, niet als belastbaar laadvlak.
Zorg ervoor dat de lading goed vast staat. - Denk ook aan plotseling opstekende wind. Over het
transportmiddel uit stekende lading dient extra te worden bevestigd!
Montage- en gebruiksaanwijzing
Fig. 48 Platformwand en zijschotten neerklappen
Pagina 34 van 56

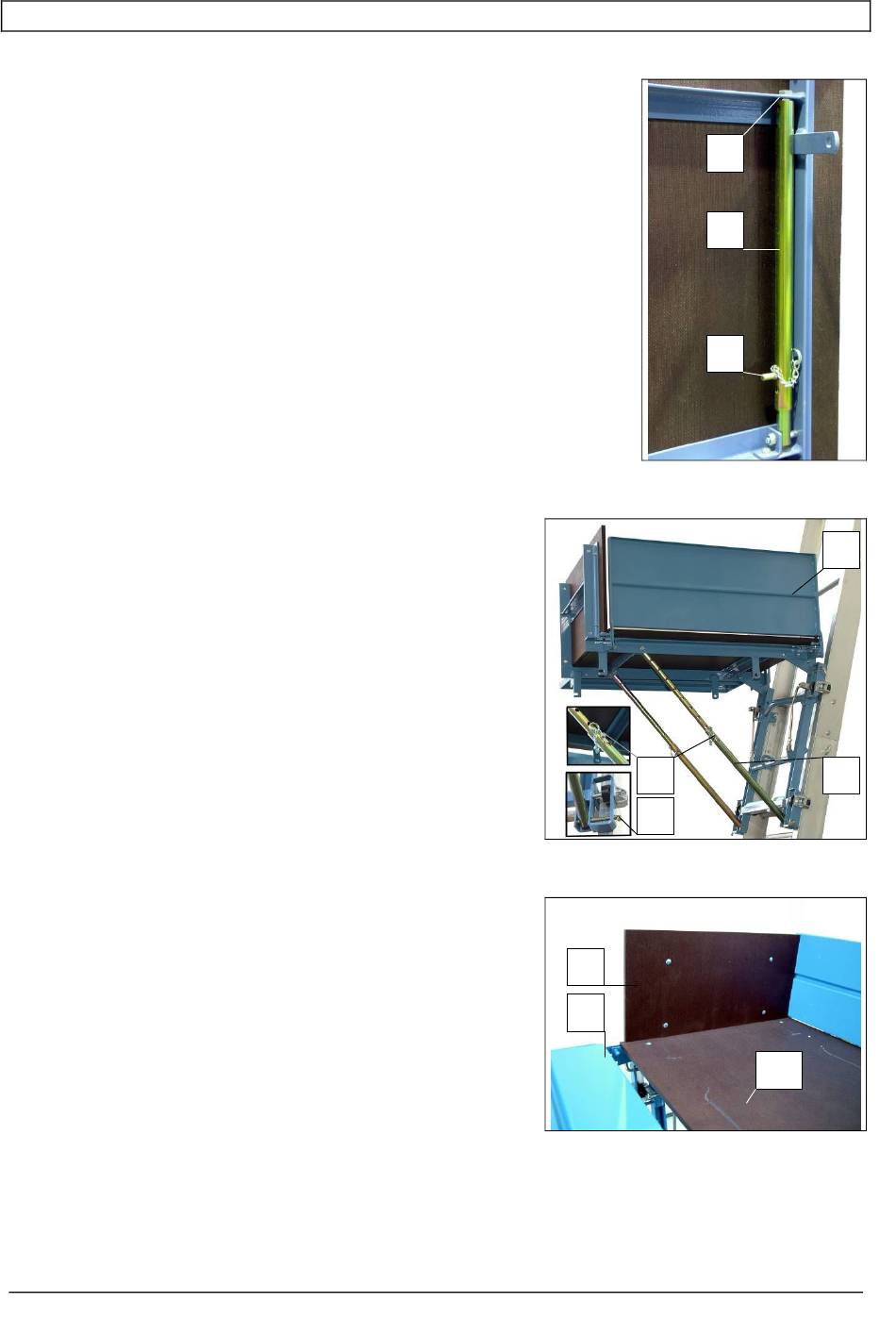

Fig. 46 Schuifbuis vario-platform
4
3
Fig. 47 Vario-platform
6
5
BL 044 N Uitgave 03.2007
9
8
4
1
2
10
