Als er meer signalen nodig zijn kan de machine worden voorzien van een tweede distributiekaart B.
Uitgangen (200-240 V AC):
X75:1 0 V (gemeenschappelijk)
X75:2 Vloeistoftoevoer 5
X75:3 Vloeistoftoevoer 6
X75:4 Vloeistoftoevoer 7
X75:5 Vloeistoftoevoer 8
X76:1 0 V (gemeenschappelijk)
X76:2 Slot afvoer
X76:3 Afvoer A
X76:4 Afvoer B
X76:5 Afvoer C
X76:6 Inlaat A
X76:7 Inlaat B
X76:8 Inlaat C
X77:1,2 Zoemer
Ingangen:
X74:1,2 Schakelen tussen verwarming 1/verwarming 2
X74:3,4 Geen functie
Uitgangen:
X78:1 + 4-20 mA (4 mA gelijk aan 0 kg en 20 mA 80 kg)
X78:2 – analoge uitgang

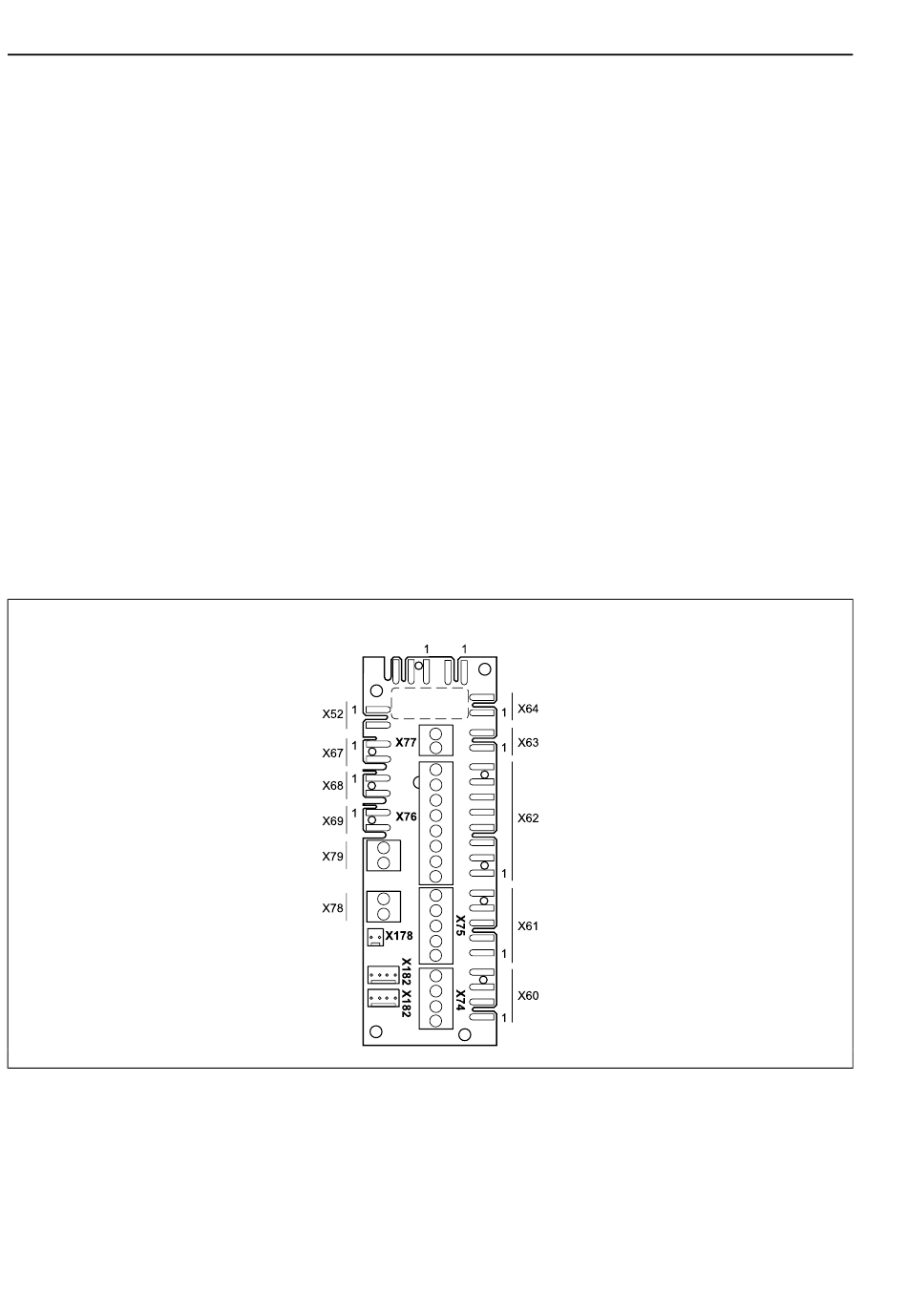

Card B
fig.5743B
