PC
CONTROLLER
NO
LIMITI D'IMPIEGO
APPLICAZIONE
Il regolatore dovrà es-
sere
mente
quadro metallico di derivazione.
Qualora venga posto all'esterno,
tutto il sistema macchina verrà con-
siderato non conforme alle norma-
tive applicabili.
È fondamentale utilizzare regolatori
aventi le caratteristiche (riferite
all'uscita 0-10Vdc):
Segnale Comando Ventilatore
0 Vdc = Fan OFF
> 1 Vdc = Fan ON
10 Vdc = Velocità massima
ECM BLAC Board
Impedenza riferita al circuito
di ingresso del segnale
0÷10 Vdc = 96kOhm

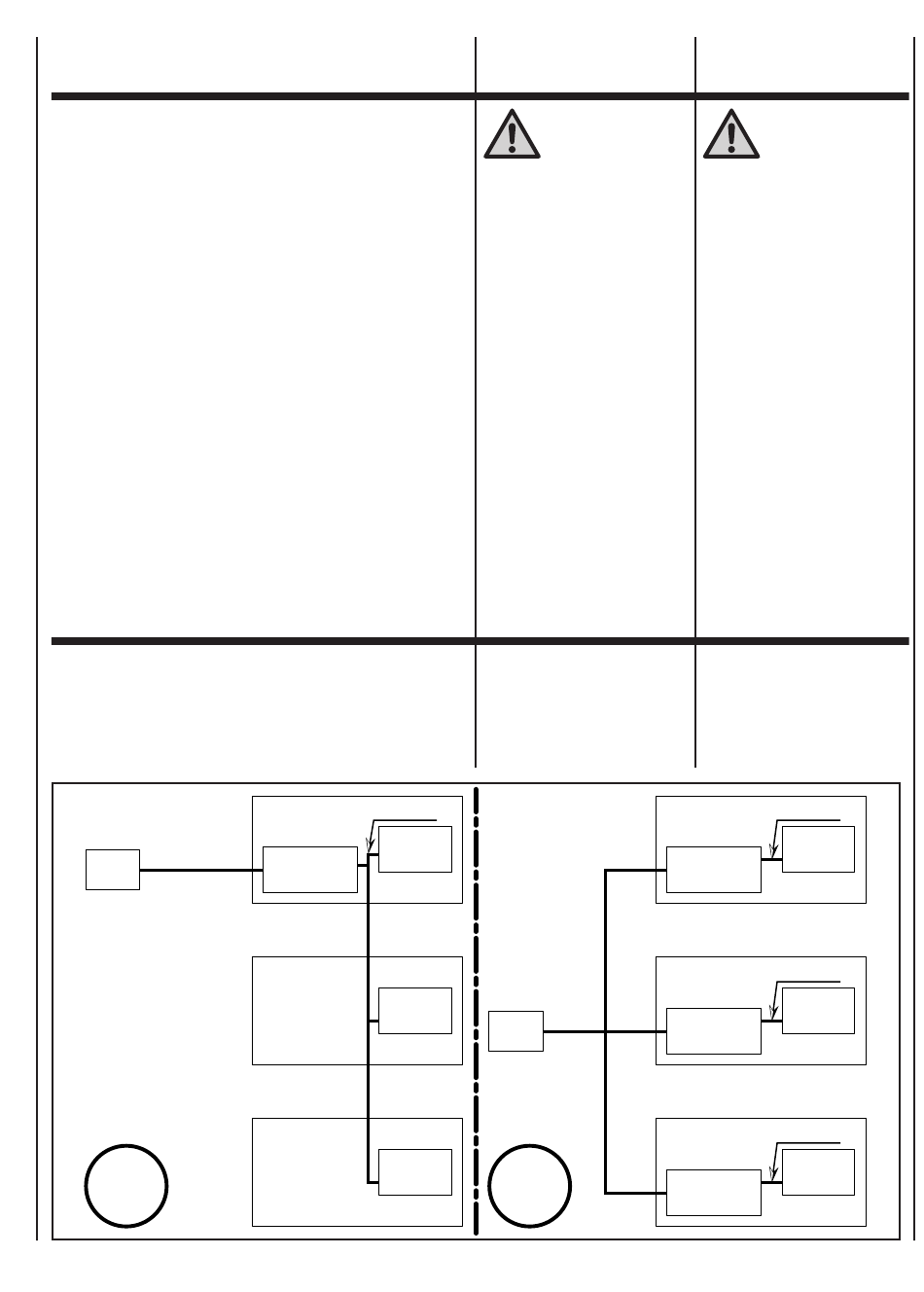

ISTRUZIONI
OPERATIVE PER
IL COLLEGAMENTO
DI PIÙ UNITÀ
CON UN UNICO
COMANDO
Ciascuna unità INVERTER dovrà
recepire segnale 0-10Vdc con pro-
venienza interna al quadro di deri-
vazione. Pertanto non sarà pos-
sibile derivare da un regolatore il
medesimo segnale a comando di
più unità ventilconvettore.
0-10Vdc
BLAC
BLAC
PC
OK
BLAC
29
LIMITS OF USE
posto
esclusiva-
all'interno
del
If it is positioned outside, the entire
machinery
non compliant with the applicable
standards.
It is very important that controllers
with the following specifications
are used (in reference to output
0-10Vdc):
Fan Drive Signal
0 Vdc = Fan OFF
> 1 Vdc = Fan ON
10 Vdc = Maximum speed
ECM BLAC Board
0÷10 Vdc Circuit Input
Impedance Value = 96kOhm
OPERATING
INSTRUCTIONS
FOR CONNECTING
MULTIPLE UNITS
WITH A SINGLE
CONTROLLER
Each INVERTER unit should receive
a 0-10Vdc signal from inside the
shunt panel. Therefore it is not
possible to shunt the same signal
from a controller to control multiple
fan coil units.
CONTROLLER
CONTROLLER
CONTROLLER
The controller must only
be positioned inside the
metal shunt panel.
will
be
considered
0-10Vdc
BLAC
0-10Vdc
BLAC
0-10Vdc
BLAC
