Montage
. ATTENTIE!
Gevaar voor beschadigingen door verkeerde aansluiting!
Een het verkeerd aansluiten van de polen van de besturings-
leiding kan tot beschadigingen van de elektronica leiden.

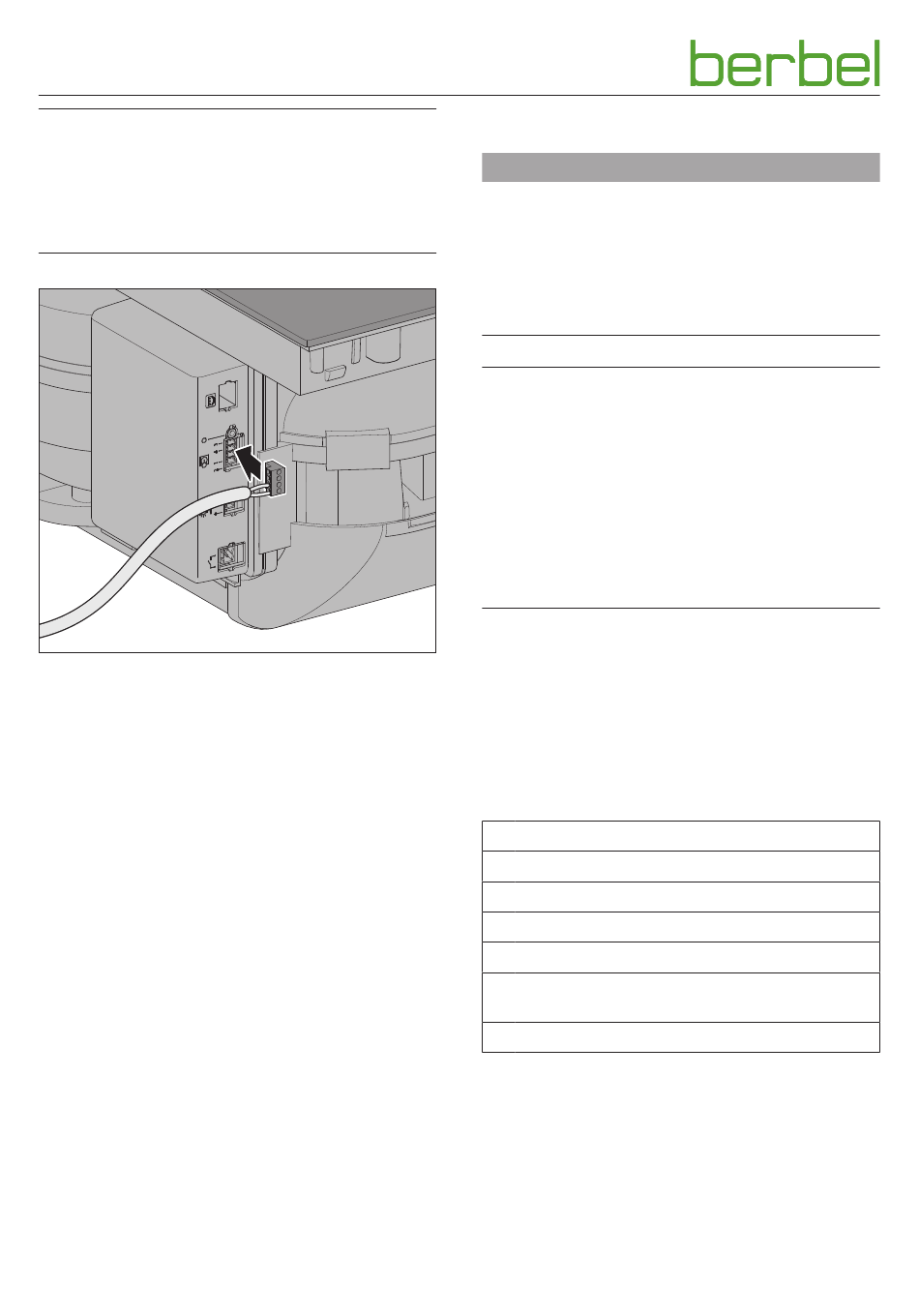

1 Let er bij het aansluiten van de besturingskabel op dat de
draden correct zijn toegewezen.
Muurdoorvoer
1 Sluit de muurdoorvoer als volgt aan:
2 Ader 1 op klem 1.
2 Ader 2 op klem 2.
2 De muurdoorvoer is gesloten, als het aansturingscontact
geopend is.
2 De muurdoorvoer is geopend, als het besturingscontact
gesloten is.
Raamcontactschakelaars BKA DL kunnen via een extra
regeling (optioneel) worden aangesloten.
1 Contact opnemen met uw dealer of de klantenservice.
20
3.5.9
Voedingsspanning aansluiten
. WAARSCHUWING!
Levensgevaar door elektrische schokken!
Het aanraking van spanningvoerende onderdelen kan tot
elektrische schokken, verbrandingen of de dood leiden.
1 Zorg ervoor dat de volgende werkzaamheden alleen door
gekwalificeerde elektromonteurs worden uitgevoerd.
1 Zorg dat de voedingsspanning tijdens de volgende
werkzaamheden onderbroken is en blijft.
. ATTENTIE!
Gevaar voor materiële schade door verkeerde
aansluiting!
Als de kookplaat samen met andere apparaten (bijv. oven)
wordt aangesloten, kan er schade door te hoge spanning
ontstaan. Voor de kookplaat is op locatie een aparte
aansluitmogelijkheid met eigen zekering nodig.
1 Garandeer dat het apparaat apart wordt aangesloten.
1 Garandeer dat de aansluiting apart met een
aardschakelaar en een foutstroom-veiligheidsinrichting
wordt beveiligd.
1 De op het typeplaatje aangegeven spanning aanhouden.
1 De kookplaat aansluiten op de lokale voedingsspanning.
Het klemmenkastje bevindt zich aan de onderkant van
het apparaat.
Aansluiting op veerklemmen (bijv. in aansluitdozen voor
fornuizen) is niet toegestaan.
3-fasige aansluiting van de kookplaat:
L1
zwart
Fase kookzones links
L2
grijs
Fase kookzones rechts
L3
bruin
Fase Ventilator
N
blauw
Nulleider
PE
groen/geel
Aarding
H 05 VV - F, H 05 RR - F,
Kabel
Diameter 5 x 2,5 mm
Zekering
16 A
Voor een 2-fasige aansluiting (zekering 20 A) moeten L2 en
L3 worden gebrugd.
Voor een 1-fasige aansluiting (zekering 40 A) moeten L1, L2
en L3 worden gebrugd.
2
6006540_a – 12.01.2023
