Productinformatie
2.5
Inbouwvarianten en inbouwmaten
Maten voor de montage in hangende kasten:
y Breedte (binnenkant kast) minimaal apparaatbreedte
+ 1 mm.
y Diepte (body van de kast) minimaal 300 mm.
y Hoogte (onderrand van de kast tot onderrand kastdeksel):
y Luchtcirculatiemodus met circulatiefilter BUF 125+
minimaal 540 mm.
y Luchtcirculatiemodus met circulatiefilter permalyt
BUR 125 minimaal 655 mm.
y Afzuigmodus minstens 340 mm.
y Hybride werking met afzuiging naar boven minimaal
555 mm.
y Hybride werking met afzuiging naar achteren
minimaal 585 mm.
y Dikte zijwand 16 - 19 mm.
y Als een voorzetachterwand wordt toegepast, moet de
dikte van de voorzetachterwand (max. 20 mm) worden
verdisconteerd.
y Bij montage van een kruidenrek moet rekening worden
gehouden met de inbouwdiepte van het apparaat:
y 200 mm.
y 210 mm met circulatiefilter permalyt BUR 125.
Bij gebruik van het apparaat in luchtcirculatiemodus:
☞ Controleer of de keukenelementen zijn voorzien van een
luchtuitlaat (b.v. met een roestvrijstalen afdekrooster).
Met de luchtuitlaat naar boven moet een afstand van
100 mm tussen filter en plafond worden aangehouden.

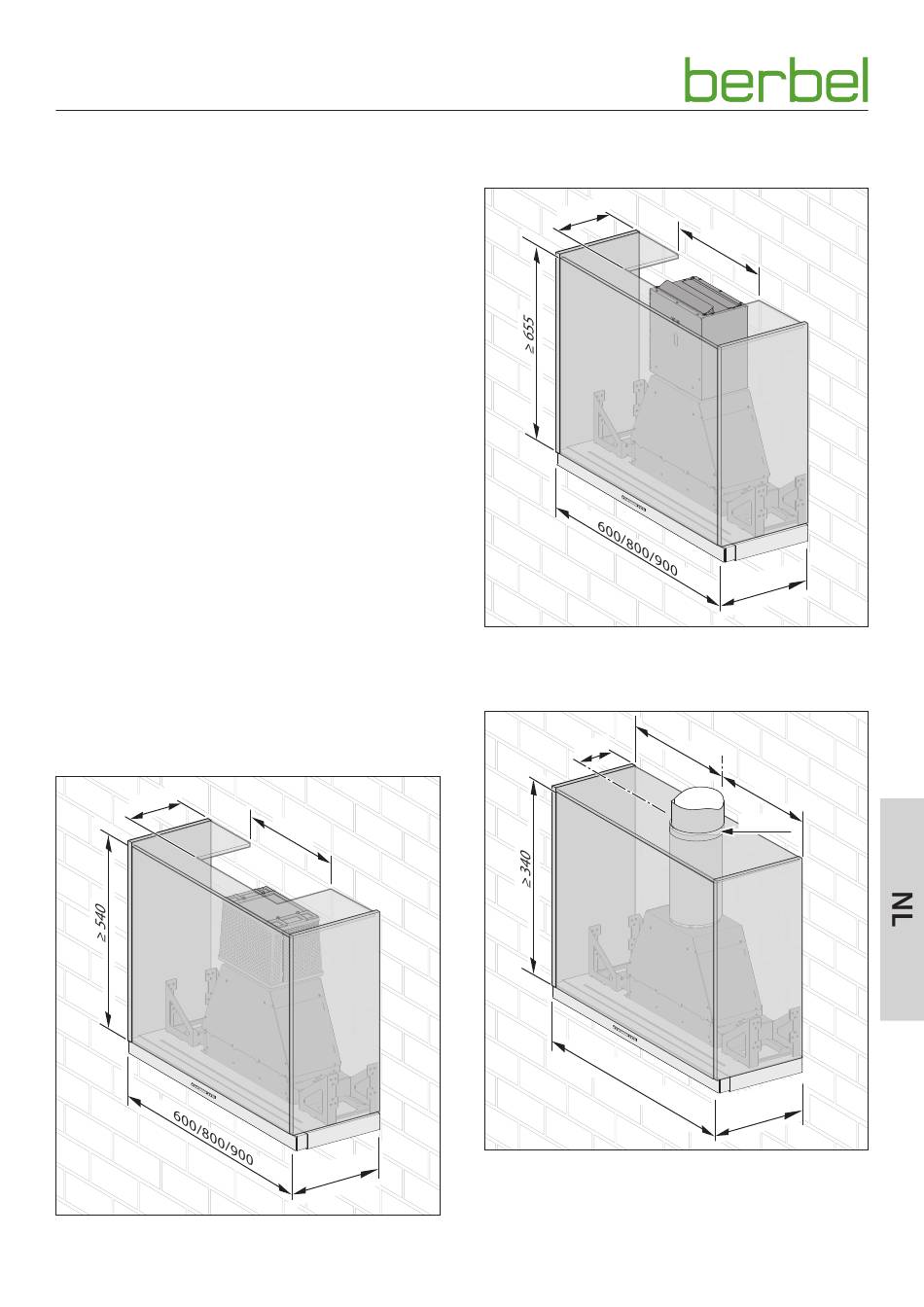

2.5.1
Luchtcirculatiemodus met circulatiefilter
BUF 125+
≤ 2 0 0
6005134_a – 30.06.2022
≥ 4
5 0
≥ 3 1 6
2.5.2
Luchtcirculatiemodus met circulatiefilter
permalyt BUR 125
≤ 2 1 0
2.5.3
Afzuigmodus
9 7
6 0
0 / 8
0 0
/ 9 0
0
≥ 4
5 0
≥ 3 1 6
=
=
≥ Ø 135
≥ 3 1 6
7
